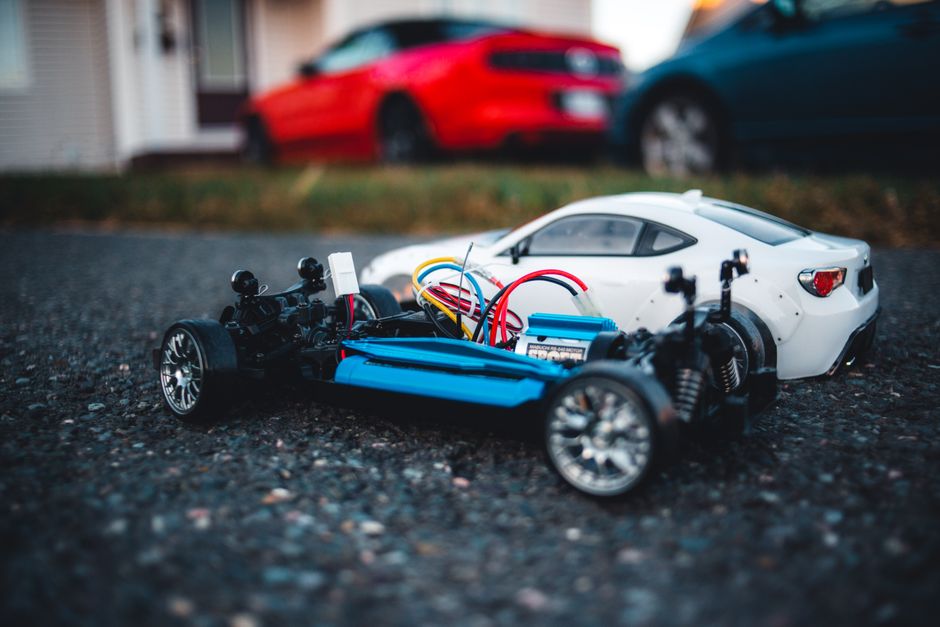

Ein RC-Auto aus dem 3D-Drucker ist ein ferngesteuertes Modellfahrzeug, dessen Karosserie, Chassisplatten, Querlenker oder Felgen im CAD-Programm konstruiert und per FDM-Verfahren gedruckt werden. Motor, Fahrtregler, Servo, Akku und Kugellager bleiben Zukaufteile. Für belastete Teile setzt Exostruct auf PETG oder PA12+CF15, gedruckt mit vier Wandlinien und 25 Prozent Füllgrad.
Bei ferngesteuerten Modellautos rücken Hobby und Konstruktion besonders eng zusammen. Ein 3D-Druck RC-Auto verlangt mehr als eine heruntergeladene Datei. Erst die Kombination aus durchdachter CAD-Konstruktion, passendem Material und der richtigen Lage im Bauraum eines FDM-Druckers (Fused Deposition Modeling, schichtweises Auftragen von geschmolzenem Kunststoff) macht aus Filament ein fahrtüchtiges Fahrzeug. Im Folgenden geht es darum, welche Teile sich zum Drucken eignen, wie der Weg vom Entwurf zum Bauteil aussieht und wo der eigene Drucker an Grenzen stößt.
Welche Teile eines RC-Autos lassen sich sinnvoll drucken?
Karosserie, Spoiler, Akkuhalter, Elektronikträger und Chassisplatten eignen sich am besten für den Druck, weil sie Form und Halt liefern, aber keine hohen Drehzahlen übertragen. Querlenker und Felgen funktionieren mit zähem Material und sauberer Konstruktion. Motor, Fahrtregler, Servo, Akku, Kugellager und Metallschrauben bleiben Zukaufteile, denn Kunststoff ersetzt dort weder Elektronik noch gehärteten Stahl.
Stellen Sie sich den ersten Testlauf auf dem Parkplatz vor. Das Auto fährt, lenkt sauber, und nach dem dritten Kontakt mit dem Bordstein bricht der vordere Querlenker. Genau an solchen Teilen zeigt sich, ob ein Projekt durchdacht ist. Ein gedrucktes Teil ersetzt kein Spritzgussteil eins zu eins. Es braucht eine eigene Konstruktion, die Schichtaufbau und Material berücksichtigt.
| Bauteil | Druck sinnvoll? | Worauf es ankommt |
|---|---|---|
| Karosserie und Spoiler | ja | dünne Schale, Sichtfläche nach oben legen |
| Akkuhalter und Elektronikträger | ja | Maße von Empfänger und Fahrtregler exakt übernehmen |
| Chassisplatte | ja, mit Einschränkung | steifes Material, Lagersitze stehend drucken |
| Querlenker und Lenkhebel | ja, mit Einschränkung | zähes Material, flach im Bauraum |
| Felgen | ja | Lagersitz mit Aufmaß konstruieren |
| Reifen | ja | elastisches TPU |
| Zahnräder im Getriebe | nur unter geringer Last | Metallzahnräder halten länger |
| Motor, Regler, Servo, Akku, Lager | nein | Zukaufteile |
Druckbare Sets sind ein guter Einstieg. Gemeint sind komplette Dateipakete für ein Fahrzeug mit einer Stückliste der Zukaufteile, bei denen Lagersitze und Schraubpunkte bereits aufeinander abgestimmt sind. Eigene Änderungen am Radstand oder an der Karosserie verlangen trotzdem CAD-Arbeit. Wer neben dem Modell auch am echten Fahrzeug schraubt, findet in unserem Beitrag über gedruckte Teile für die Restaurierung von Oldtimern die Gegenseite des Themas. Dort geht es um Originalfahrzeuge, nicht um Modelle.
Vom CAD-Entwurf zum druckbaren Chassis
Ein eigenes RC-Projekt beginnt nicht am Drucker, sondern im CAD-Programm. Fusion 360, FreeCAD oder Onshape erlauben parametrische Konstruktionen, in denen sich Radstand, Spurweite und Lagersitze später zentral ändern lassen. Tinkercad genügt für Karosserieanbauteile und Halter. Aus dem fertigen Modell entsteht eine STL- oder 3MF-Datei, die der Slicer in Druckbahnen übersetzt.
Parametrische Konstruktion zahlt sich beim ersten Umbau aus. CAD (Computer-Aided Design) bedeutet hier, dass Maße als Variablen hinterlegt sind. Wer seine Chassisplatte so aufgebaut hat, verlängert den Radstand um ein paar Millimeter, und alle Bohrungen wandern mit. Wer dagegen ein starres Netz aus einer Bibliothek übernommen hat, zeichnet die halbe Platte neu. Jede Version ist im Kern ein Funktionsprototyp, und ein Fahrzeug passt selten schon im ersten Anlauf.
Ein bewährter Ablauf für das eigene Fahrzeugprojekt:
- Zukaufteile festlegen und vermessen: Motor, Servo, Akku, Kugellager und Schrauben. Die Konstruktion richtet sich nach ihnen, nicht umgekehrt.
- Chassisplatte als Grundkörper konstruieren und zuerst Lagersitze sowie Schraubpunkte setzen.
- Querlenker, Halter und Karosserie als eigene Körper modellieren, damit jedes Teil im Bauraum optimal liegen kann.
- Teile exportieren. Eine STL-Datei beschreibt nur die Geometrie als Dreiecksnetz), 3MF transportiert zusätzlich Einheiten, Farben und Baugruppeninformationen.
- Das kritischste Teil zuerst drucken, die Passung mit den echten Lagern prüfen und erst danach den Rest fertigen.
Fehlt Ihnen die Zeit oder das Konstruktionswissen, übernimmt Exostruct die CAD-Modellierung im Auftrag. Als Grundlage dienen Skizzen, Maße und die Datenblätter Ihrer Zukaufteile.
Welches Material passt zu Karosserie, Querlenker und Reifen?
Die Materialwahl folgt der Belastung des einzelnen Teils, nicht dem Kilopreis des Filaments. PLA reicht für Karosserie und Anschauungsteile, verliert aber ab etwa 60 °C seine Formstabilität, zum Beispiel neben einem warmen Motor. PETG verträgt Stöße besser, TPU liefert griffige Reifen und PA12+CF15 bringt Steifigkeit für Chassisplatten und Querlenker.
Ein naheliegender Fehlgriff sieht so aus: Die gesamte Fahrzeugbasis entsteht aus PLA, weil das Material am Drucker so unkompliziert läuft. Auf dem Tisch wirkt das Chassis stabil. Nach einer Runde in der Sommersonne und mit einem Akku, der unter Last warm wird, verzieht sich der Motorhalter, und das Ritzel greift nicht mehr sauber. Wer das Material vom Einsatz her auswählt, erspart sich genau diese Schleife.
| Material | Eigenschaft | Passendes Bauteil am RC-Auto | Grenze |
|---|---|---|---|
| PLA (Polylactid) | formstabil, maßhaltig, einfach zu drucken | Karosserie, Spoiler, Designstudien | ab etwa 60 °C nicht mehr formstabil, spröde bei Schlag |
| PETG (Polyethylenterephthalat-Glykol) | zäh, feuchtigkeitsbeständig, gut verklebbar | Akkuhalter, Elektronikträger, Stoßfänger | weniger steif als faserverstärkte Werkstoffe |
| ABS (Acrylnitril-Butadien-Styrol) | höhere Wärmeformbeständigkeit, chemisch glättbar | motornahe Halter, lackierte Karosserien | verlangt ein beheiztes Druckumfeld |
| TPU (Thermoplastisches Polyurethan) | elastisch, dämpfend | Reifen, Puffer, Kabelschutz | langsame Druckgeschwindigkeit |
| PA12+CF15 (kohlefaserverstärktes Nylon) | steif, belastbar, temperaturbeständig | Chassisplatte, Querlenker, Lenkhebel | höherer Materialpreis, spezielle Düse und trockene Lagerung nötig |
Als Faustregel gilt: Was sichtbar ist und kaum Kraft aufnimmt, darf aus PLA bestehen. Was beim Aufprall nachgeben muss, braucht PETG oder TPU, und was dauerhaft steif bleiben soll, gehört in PA12+CF15. Wie fertige FDM-Oberflächen in der Hand wirken, zeigen die gedruckten Produkte im Exostruct-Shop.
Konstruktion entscheidet über Crash und Haltbarkeit
Querlenker, Lenkhebel und Chassis brechen entlang der Schichtgrenzen, weil ein FDM-Teil in der Schichtebene mehr Last trägt als senkrecht dazu. Exostruct legt belastete Teile deshalb flach in den Bauraum, damit das Material in Zugrichtung verläuft. Bei 0,2 mm Schichthöhe stapeln sich in einem stehend gedruckten, 20 mm hohen Arm rund 100 Schichtgrenzen.
Im FDM-Verfahren wird geschmolzener Kunststoff Bahn für Bahn und Schicht für Schicht aufgetragen. Ein stehend gedruckter Querlenker sieht im Slicer genauso aus wie ein liegender. Der Unterschied zeigt sich erst beim Aufprall: Der stehende Arm reißt zwischen zwei Schichten, der liegende hält spürbar mehr aus. Zwei identische Dateien ergeben zwei verschiedene Bauteile, sobald sie unterschiedlich im Bauraum liegen.
Diese Konstruktionsregeln wenden wir bei Fahrwerksteilen an:
- Belastete Arme und Hebel flach auf die Bauplattform legen.
- Innenkanten an belasteten Übergängen mit einem Radius versehen, damit sich die Biegespannung verteilt.
- Lagersitze und Achsbohrungen stehend drucken und 0,2 mm Aufmaß einplanen, damit Kugellager und Achsen ohne Nacharbeit sitzen.
- Überhänge jenseits von 45 Grad anfasen statt abstützen.
- Wände so breit konstruieren, dass vier Wandlinien Platz finden.
- Schraubverbindungen, die bei jedem Akkuwechsel oder Umbau gelöst werden, mit Gewindeeinsätzen statt mit gedrucktem Gewinde ausführen.
Gerade das Gewinde verdient Aufmerksamkeit. Ein direkt gedrucktes Innengewinde hält nur wenige Montagezyklen, weil die Flanken entlang der Schichtgrenzen ausreißen. An einem RC-Auto, an dem nach jeder Ausfahrt geschraubt wird, sind eingepresste Gewindeeinsätze die ruhigere Lösung.
Wo stößt der eigene Drucker beim 3D-Druck RC-Auto an Grenzen?
Heimdrucker erreichen ihre Grenzen bei faserverstärkten Werkstoffen, großen Karosserien und wiederholbaren Kleinserien. PA12+CF15 verlangt eine verschleißfeste Düse und trocken gelagertes Filament, eine Karosserie im Maßstab 1:8 passt nicht in jeden Bauraum, und zehn identische Querlenker für ein Rennteam verlangen gleichbleibende Parameter. Für genau diese Fälle lohnt sich die externe Fertigung.
Irgendwann fährt der Prototyp, die Konstruktion stimmt, und Freunde aus dem Club wollen dasselbe Fahrwerk. Plötzlich zählt nicht mehr der eine gelungene Druck. Jetzt muss das zehnte Teil dieselben Maße haben wie das erste. Ein Drucker im Hobbykeller schafft das nur mit viel Nachjustieren zwischen den Drucken.
| Kriterium | Eigener Drucker | Fertigung bei Exostruct |
|---|---|---|
| Material | PLA und PETG gut beherrschbar, PA12+CF15 nur mit Spezialdüse | PLA, PETG, ABS, TPU, PP, PA12+CF15 und Resin |
| Bauraum | abhängig vom Gerät | FDM als Richtwert bis etwa 250 × 250 × 250 mm, größere Karosserien segmentiert |
| Feine Details | begrenzt durch Düse und Schichthöhe | DLP/SLA-Harzdruck für Scheinwerfer, Figuren und Gravuren |
| Stückzahl | Einzelteile | Kleinserien von 10 bis 500 Teilen |
| Wiederholbarkeit | abhängig von der Kalibrierung | festgelegte Orientierung und Parameter je Auftrag |
Passt eine Karosserie nicht in einem Stück in den Bauraum, teilt Exostruct sie an Kanten oder Sichtübergängen. Klebeflächen planen wir mindestens 3 mm breit ein. Lange Nähte erhalten Passstifte mit 4 mm Durchmesser im Abstand von 80 bis 100 mm, damit sich die Fuge nicht wellt.
Zeit ist der zweite Faktor. Ein handtellergroßes FDM-Gehäuse für Empfänger und Fahrtregler rechnet Exostruct mit 4 bis 8 Stunden Druckzeit, flach gelegt eher am unteren Ende dieser Spanne. Nacharbeit wächst linear mit der Menge: 5 Minuten Entgraten je Teil ergeben bei 50 Teilen etwa 4 Arbeitsstunden. Wer ein bewährtes Fahrwerk für mehrere Fahrzeuge braucht, findet in unserem Beitrag über Kleinserien von 10 bis 50 Stück eine realistische Einordnung. Als 3D-Druck-Service aus Chemnitz fertigt Exostruct solche Lose vollständig online, abgestimmt per Telefon, Online-Meeting oder E-Mail.
Fazit: Erst konstruieren, dann drucken
Ein gelungenes RC-Auto aus dem 3D-Drucker entsteht aus der Reihenfolge Zukaufteile, Konstruktion, Material und Lage im Bauraum. Karosserie und Halter gelingen auf dem eigenen Drucker, belastete Fahrwerksteile verlangen zähe oder faserverstärkte Werkstoffe und eine flache Orientierung. Sobald Material, Bauraum oder Stückzahl den Heimdrucker überfordern, lohnt der Blick auf externe Fertigung.
Wer sein Projekt in dieser Reihenfolge aufbaut, erlebt beim ersten Kontakt mit dem Bordstein weniger Überraschungen. Am Ende steht ein Querlenker, der genau das tut, wofür er konstruiert wurde.
Häufige Fragen
Wie lange dauert es, ein RC-Auto zu drucken?
Die Druckzeit eines RC-Autos ergibt sich aus der Summe seiner Einzelteile. Ein handtellergroßes FDM-Gehäuse für Empfänger und Fahrtregler rechnet Exostruct mit 4 bis 8 Stunden. Chassis, Querlenker, Felgen, Reifen und Karosserie kommen hinzu. Flach gelegte Teile drucken schneller, weil bei 0,2 mm Schichthöhe jeder Millimeter Bauteilhöhe fünf zusätzliche Schichten bedeutet.
Lassen sich Reifen für ein RC-Auto drucken?
Reifen für ein RC-Auto lassen sich aus TPU drucken, einem elastischen thermoplastischen Polyurethan, das dämpft und Haftung liefert. TPU wird langsamer gedruckt als PLA oder PETG, damit das weiche Filament sauber gefördert wird. Für die Felge darunter eignet sich PETG, deren Lagersitz stehend gedruckt und mit 0,2 mm Aufmaß konstruiert wird.
Brauche ich für ein gedrucktes RC-Auto ein eigenes 3D-Modell?
Ein gedrucktes RC-Auto braucht ein 3D-Modell als STL- oder 3MF-Datei. Fertige Modelle aus Online-Bibliotheken passen nur, wenn Motor, Servo und Lager exakt den vorgesehenen Zukaufteilen entsprechen. Fehlt ein passendes Modell, konstruiert Exostruct Chassis oder Anbauteile im CAD-Service anhand von Skizzen, Maßen und Datenblättern der verwendeten Komponenten.
Ist ein gedrucktes RC-Auto so stabil wie ein gekauftes?
Ein gedrucktes RC-Auto erreicht die Stabilität eines Bausatzes aus Spritzguss nicht automatisch. Entscheidend sind Material, Wandstärke und Lage im Bauraum. Exostruct druckt Funktionsteile mit vier Wandlinien und 25 Prozent Füllgrad und legt Querlenker flach. Eine pauschale Festigkeitszusage gibt es trotzdem nicht, weil die Belastbarkeit nur am konkreten Bauteil beurteilt wird.
