Statische Elektrizität im PTFE-Schlauch ist die elektrische Ladung, die entsteht, wenn Filament aus PLA oder PETG durch ein Röhrchen aus Polytetrafluorethylen reibt. Für Menschen bleibt sie ein unangenehmes Knistern. Für Filamentsensoren, Mainboards und in der Nähe von Isopropanoldämpfen ist sie ein echtes Risiko. Erdung, passende Luftfeuchte und saubere Verbinder halten die Ladung klein.
Trockene Heizungsluft macht das Thema jeden Herbst greifbar. Beim Spulenwechsel knistert es am Finger, und am Bowden-Schlauch klebt feiner Staub. Wer einen Creality Ender 3 oder einen Bambu Lab mit AMS betreibt, fragt sich dann, ob PTFE-Schlauch und statische Elektrizität dem Drucker oder dem eigenen Umfeld schaden. Unsere Einschätzung vorweg: Der Schlag am Finger wird überschätzt, die Hitzegrenze des Schlauchs dagegen unterschätzt.
Wie entsteht statische Elektrizität im PTFE-Schlauch?
Reibung zwischen zwei verschiedenen Kunststoffen trennt Ladungen, und PTFE (Polytetrafluorethylen) steht in der triboelektrischen Reihe ganz am negativen Ende. Jeder Meter Filament, der durch den Schlauch gleitet, hinterlässt deshalb Elektronen im Röhrchen und nimmt positive Ladung mit zur Düse. Ohne geerdeten Ableitweg sammelt sich die Spannung, bis sie als Funke überspringt.
Die Luftfeuchtigkeit entscheidet, wie viel Ladung stehen bleibt. Laut der ESD Association lädt sich ein Mensch beim Gehen über einen Teppich bei 10 bis 25 Prozent relativer Luftfeuchte auf bis zu 35.000 Volt auf, bei 65 bis 90 Prozent nur auf etwa 1.500 Volt. Feuchte Luft legt einen hauchdünnen Wasserfilm auf Kunststoffoberflächen, über den Ladung langsam abfließt. Trockene Heizungsluft und Druckergehäuse mit Trockenmittel nehmen diesen Film weg.

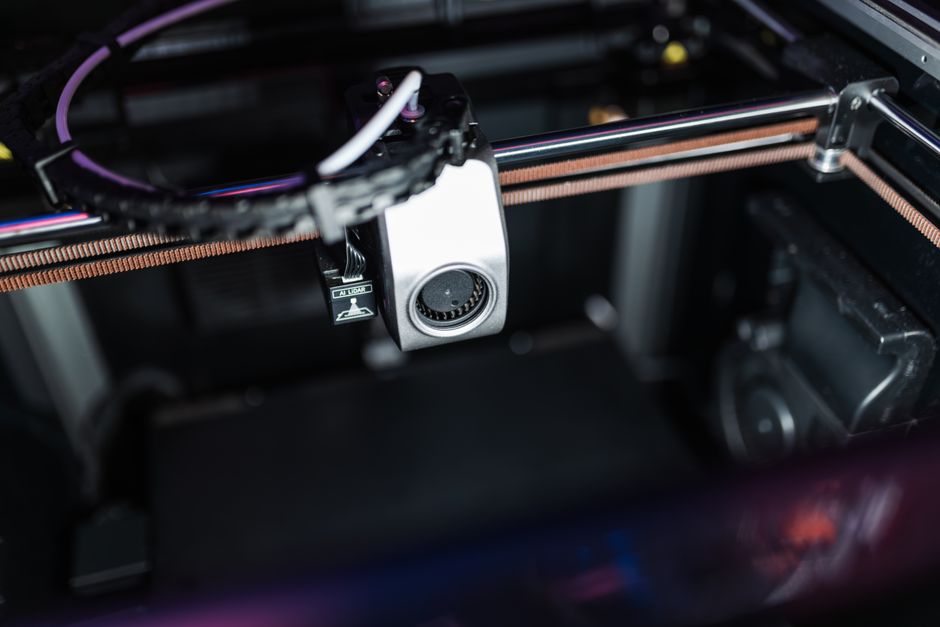

Ein Bambu Lab X1 mit AMS, der über Nacht einen Mehrfarbdruck fährt, zeigt den Effekt besonders deutlich. Bei jedem Farbwechsel zieht das AMS das Filament zurück und schiebt das nächste durch das lange Röhrchen bis zum Druckkopf. Die Reibung wiederholt sich mit jedem Wechsel, und im beheizten Arbeitszimmer fließt kaum etwas davon ab. Wer morgens an die Spule greift, spürt den Ausgleich als kleinen Schlag. Ein Bowden-Drucker wie der Ender 3 zeigt dasselbe Muster schwächer, weil sein Schlauch kürzer ist und das Filament seltener vor und zurück läuft.
Wann wird die Aufladung zum Sicherheitsrisiko?
Gefährlich wird statische Ladung erst dort, wo sie auf empfindliche Elektronik oder auf zündfähige Dämpfe trifft. Laut der ESD Association spürt ein Mensch eine Entladung erst ab etwa 3.000 Volt, während empfindliche Halbleiter schon unter 100 Volt Schaden nehmen. Ein Funke, den Sie gar nicht bemerken, genügt also für einen Schaden an einem ungeschützten Sensor.
Wie empfindlich Bauteile sind, prüfen Halbleiterhersteller nach der Norm ANSI/ESDA/JEDEC JS-001. Die Norm bildet den menschlichen Körper als Kondensator mit 100 Pikofarad hinter einem Widerstand von 1.500 Ohm nach. Ein Filamentsensor ohne Schutzbeschaltung verträgt weit weniger als das, was eine Hand nach dem Spulenwechsel mitbringt.
| Bereich | Was passiert | Einschätzung |
|---|---|---|
| Mensch | spürbarer Schlag beim Griff an Spule oder Rahmen | unangenehm, für gesunde Erwachsene ungefährlich; Schreckreaktion nahe bewegter Teile beachten |
| Filamentsensor und Extruderelektronik | Fehlmeldungen, abgebrochene Drucke, im Extremfall ein defekter Sensor | relevant bei ungeschirmten Kabeln und fehlender Erdung |
| Mainboard | Entladung über Steckverbinder bei Arbeiten am offenen Gerät | relevant bei Umbau und Reparatur |
| Staub | geladene Oberflächen halten Partikel fest, die mit dem Filament in die Düse wandern | Ursache für Verstopfungen, kein Sicherheitsproblem |
| Lösemitteldämpfe | Funke als Zündquelle, wenn sich Dämpfe von Isopropanol in einem geschlossenen Gehäuse sammeln | ernst zu nehmen, durch räumliche Trennung vermeidbar |
Die Technische Regel für Gefahrstoffe TRGS 727 behandelt elektrostatische Aufladung ausdrücklich als Zündquelle für explosionsfähige Atmosphären. Isopropanol hat laut der GESTIS-Stoffdatenbank der DGUV einen Flammpunkt von 12 Grad Celsius und eine untere Explosionsgrenze von 2 Volumenprozent. Über einer offenen Waschwanne entsteht bei Raumtemperatur also zündfähiges Gemisch. Ein Drucker im gelüfteten Arbeitszimmer erzeugt keine solche Atmosphäre, eine geschlossene Umhausung mit offener Wanne dagegen schon.
Ein typisches Bild aus der Hobbywerkstatt: Der Resin-Drucker, der Bauteile aus flüssigem Kunstharz belichtet, steht im selben Regal wie der FDM-Drucker (Fused Deposition Modeling, schichtweises Auftragen von geschmolzenem Kunststoff). Daneben wartet die Wanne mit Isopropanol zum Waschen der Harzteile. Solange der Raum gelüftet ist, bleibt die Dampfkonzentration niedrig. Kritisch wird es erst, wenn beides in eine gemeinsame, geschlossene Umhausung wandert, in der sich Dämpfe sammeln und ein Filamentweg aus PTFE ständig neue Ladung erzeugt. Wie das Druckverfahren selbst funktioniert, erklärt der Überblick zur Fused Filament Fabrication.
Warum ist Hitze bei PTFE gefährlicher als Statik?
Überhitzung wiegt bei PTFE schwerer als jede Aufladung, denn der Kunststoff zersetzt sich oberhalb seiner Gebrauchstemperatur und setzt giftige Fluorverbindungen frei. Laut Chemours, dem Hersteller von Teflon, liegt die Dauergebrauchstemperatur von PTFE bei 260 Grad Celsius, der Schmelzpunkt bei 327 Grad Celsius. Ein Hotend mit PTFE-Liner braucht deshalb deutlichen Abstand zu dieser Grenze.
Hotends mit PTFE-Liner führen den Schlauch bis kurz vor die Düse. Für PLA reicht diese Bauweise, bei PETG bewegt sich der Druck bereits näher an der Grenze. Wer ABS oder PA12+CF15 verarbeiten will, braucht ein Vollmetall-Hotend, bei dem der Schlauch weit vor der Heizzone endet und nur noch als Führung dient. „Hitzebeständig“ heißt beim PTFE-Schlauch also: bis zur Dauergebrauchstemperatur, nicht bis zur Düsentemperatur jedes beliebigen Filaments.
Unsere klare Empfehlung lautet: Wer einen Drucker mit PTFE-Liner betreibt, kontrolliert zuerst die Schutzfunktion der Firmware gegen thermisches Durchgehen und erst danach die Erdung. Ein Temperatursensor, der sich aus dem Heizblock gelöst hat, treibt die Heizung ungebremst hoch. Genau dann entstehen die Dämpfe, auf die Vogellungen äußerst empfindlich reagieren. Halter von Wellensittichen oder Kanarienvögeln kennen dieselbe Warnung von überhitzten Pfannen mit PTFE-Beschichtung.
Ein passender Schlauch reibt weniger und lädt sich schwächer auf
Ein Schlauch mit engem, glattem Innendurchmesser und ein spielfreier Sitz in der Kupplung senken die Reibung, aus der die Ladung entsteht. Für Filament mit 1,75 Millimetern ist der Schlauch mit 2 Millimetern Innendurchmesser und 4 Millimetern Außendurchmesser Standard. Zu weite Schläuche lassen das Filament schlingern und an der Wand schleifen.
| Außendurchmesser | Innendurchmesser | Typischer Einsatz |
|---|---|---|
| 4 mm | 2 mm | Bowden-Schlauch für 1,75 mm Filament, passt in Kupplungen vom Typ PC4 |
| 4 mm | 1,9 mm | eng tolerierter Bowden-Schlauch, etwa Capricorn XS laut Herstellerangabe, mit weniger Spiel beim Rückzug |
| 6 mm | 4 mm | Bowden-Schlauch für 2,85 mm Filament oder Führungsrohr von der Spule zum Drucker |
Pneumatikkupplungen wie PC4-M10 oder PC4-M6 halten den Schlauch mit einem Klemmring, die Zahl hinter dem M nennt das Gewinde in Millimetern. Zum Lösen drücken Sie den Ring gleichmäßig ein und ziehen den Schlauch gerade heraus, denn schiefes Zerren beschädigt die Zähne des Klemmrings. Bei Systemen von Bambu Lab wie dem AMS 2 Pro gelten modellspezifische Schlauchlängen aus dem Bambu Lab Wiki.
Ein gebrauchter Ender 3 bringt nicht selten eine Kupplung mit, in der der Schlauch ein paar Millimeter Spiel hat. Mit jedem Rückzug wandert er hin und her, reibt zusätzlich und hinterlässt vor der Düse einen Spalt, in dem sich Filament staut. Ein rechtwinklig geschnittener neuer Schlauch und eine frische Kupplung beseitigen beides und nehmen der Aufladung einen Teil ihrer Quelle.
Leitfähige Schläuche aus kohlenstoffgefülltem PTFE gibt es im technischen Fachhandel. Für einen Heimdrucker mit intakter Erdung halten wir sie für überflüssig. Sinnvoll werden sie erst dort, wo empfindliche Sensorik direkt am Filamentweg sitzt.
Wie entschärfen Sie statische Aufladung am eigenen Drucker?
Erden Sie den Drucker über die Schutzkontaktsteckdose, halten Sie die Raumluft bei 40 bis 60 Prozent relativer Feuchte und berühren Sie vor jedem Eingriff am Mainboard ein geerdetes Metallteil. Mit diesen Gewohnheiten fließt die Ladung aus dem PTFE-Schlauch kontrolliert ab, statt als Funke in Sensoren oder Steuerung zu springen.
Ein Zielkonflikt verdient einen zweiten Blick. Filament soll trocken lagern, weil PETG und PA12+CF15 Feuchte aufnehmen und danach Blasen und raue Oberflächen zeigen. Gleichzeitig fördert sehr trockene Luft die Aufladung. Die Lösung liegt in der Trennung: Die Spule gehört in die Trockenbox, der Drucker in einen normal gelüfteten Raum.
- Erdung prüfen lassen: Ob Rahmen und Netzteil mit dem Schutzleiter verbunden sind, misst eine Elektrofachkraft. Eingriffe am Netzteil gehören aus unserer Sicht nie in Laienhand.
- Schlauchweg kurz halten: Jeder zusätzliche Bogen erhöht die Reibung. Führen Sie den Schlauch in weiten Radien und ohne Knick.
- Kupplungen und Schnittkanten pflegen: Kürzen Sie den Schlauch rechtwinklig mit einem Schlauchschneider und tauschen Sie ausgeleierte Kupplungen.
- Vor Elektronikarbeiten entladen: Ziehen Sie den Netzstecker und berühren Sie ein geerdetes Metallteil wie einen Heizkörper. Ein ESD-Armband enthält laut ESD Association einen Widerstand von 1 Megaohm, der die Ladung langsam statt schlagartig ableitet.
- Lösemittel trennen: Isopropanol und die Reinigung von Resin-Teilen gehören in einen eigenen, gelüfteten Bereich. Diesen Punkt nehmen wir ernster als alle anderen.
- Staub abfangen: Ein kleiner Schaumstofffilter vor dem Schlaucheinlauf hält Partikel vom Filament fern, ein feuchtes Tuch reinigt den Schlauch außen.
Was kostet der Schutz vor statischer Aufladung?
Die wirksamsten Maßnahmen kosten nichts: Schutzkontaktsteckdose nutzen, regelmäßig lüften, den Schlauch rechtwinklig nachschneiden und vor Eingriffen ein geerdetes Metallteil berühren. Geld kosten erst ein Ersatzschlauch, neue Kupplungen, ein ESD-Armband und die Prüfung der Erdung durch eine Elektrofachkraft. Leitfähige Spezialschläuche sind bei einem Heimdrucker eine Ausgabe, die wir uns sparen würden.
Keiner dieser Schritte verlangt Spezialwerkzeug. Zusammen nehmen sie dem Knistern beim Spulenwechsel den Schrecken und schützen die Elektronik, die Ihren Druck überwacht.
Wann ist Fertigenlassen die sicherere Wahl?
Fertigenlassen lohnt sich, sobald ein Bauteil aus ABS oder PA12+CF15 erst ein Vollmetall-Hotend, ein geschlossenes Gehäuse und eine Absaugung verlangen würde. Ein Drucker mit PTFE-Liner arbeitet dann dauerhaft nahe an seiner Hitzegrenze. Für Einzelteile und kleine Serien ist der Dienstleister der kürzere Weg, weil Hotend, Erdung und Lüftung dort bereits auf das Material abgestimmt sind.
Eine kleine Entwicklungsabteilung, die ein Gehäuse für eine Elektronikplatine in ABS braucht, steht genau vor dieser Rechnung. Der Drucker im Büro hat einen PTFE-Liner, kein Gehäuse und steht neben dem Schreibtisch. Nachrüsten hieße: neues Hotend, Umhausung, Abluft und eine Reihe von Testdrucken. Für eine Handvoll Gehäuse würden wir diesen Umbau nicht empfehlen, zumal der Büroraum ohne ihn frei von ABS-Dämpfen bleibt.
Exostruct verarbeitet sieben Materialien in zwei Verfahrensfamilien: PLA, PETG, ABS, TPU, PP und PA12+CF15 im FFF-Druck (Fused Filament Fabrication) sowie Resin im DLP/SLA-Druck (Digital Light Processing beziehungsweise Stereolithografie). Jede Anfrage bei uns ist kostenlos, der Preis eines Bauteils richtet sich nach Größe, Material, Druckdauer und Komplexität. Wie die Abstimmung abläuft und was Sie vom FDM-Druck beim Dienstleister realistisch erwarten, haben wir in einem eigenen Beitrag zusammengefasst.
Fazit: Statik beherrschen, Hitze respektieren
Statische Elektrizität im PTFE-Schlauch entsteht bei jedem Filamentvorschub und bleibt für Menschen ein harmloses Knistern. Bei Sensoren, offener Elektronik und Lösemitteldämpfen verdient sie Aufmerksamkeit, und Erdung, normale Raumfeuchte sowie getrennte Arbeitsbereiche halten sie im Griff. Das größere Risiko liegt in der Überhitzung des Schlauchs.
Wer ABS oder PA12+CF15 drucken will, setzt deshalb auf ein Vollmetall-Hotend oder gibt das Bauteil an einen Dienstleister ab.
Häufige Fragen
Kann statische Elektrizität am 3D-Drucker einen Brand auslösen?
Statische Elektrizität am 3D-Drucker löst unter normalen Bedingungen keinen Brand aus, weil PLA, PETG und der PTFE-Schlauch selbst nicht durch einen kleinen Funken entflammen. Kritisch wird ein Funke erst, wenn sich brennbare Dämpfe, etwa von Isopropanol, in einem geschlossenen Gehäuse sammeln. Lösemittel gehören deshalb nicht in dieselbe Druckerumhausung.
Ist ein PTFE-Schlauch im 3D-Drucker giftig?
Ein PTFE-Schlauch im 3D-Drucker ist bei den für PLA üblichen Drucktemperaturen chemisch stabil und gibt keine giftigen Dämpfe ab. Problematisch wird PTFE erst bei Überhitzung, etwa durch einen defekten Temperatursensor oder Drucke nahe der Dauergebrauchstemperatur von 260 Grad Celsius, die Chemours angibt. Wer Vögel im Raum hält, achtet besonders auf Abstand und Lüftung.
Wie oft sollte man den PTFE-Schlauch wechseln?
Den PTFE-Schlauch wechseln Sie, sobald das Ende an der Düse braun verfärbt, ausgefranst oder sichtbar zusammengedrückt ist, oder wenn das Filament spürbar schwerer läuft. Einen festen Zeitplan gibt es nicht, weil Material, Temperatur und Druckstunden den Verschleiß bestimmen. Abrasive Filamente wie PA12+CF15 schleifen den Schlauch schneller aus als PLA.
Warum zieht der PTFE-Schlauch so viel Staub an?
Der PTFE-Schlauch zieht Staub an, weil seine statisch geladene Oberfläche feine Partikel aus der Luft elektrisch festhält. Staub, der dabei auch am Filament haftet, wandert bis in die Düse und begünstigt dort Verstopfungen. Ein kleiner Schaumstofffilter vor dem Einlauf und gelegentliches Abwischen mit einem feuchten Tuch halten Schlauch und Filament sauber.
