Eine begrünte Wand wirkt schnell wie ein Designobjekt, doch die wenigsten Möbelsysteme passen exakt auf den vorhandenen Platz. Genau hier setzt ein modulares Pflanzen-Regal-System aus dem 3D-Druck an. Statt einzelner Halter, die irgendwie nebeneinander hängen, entsteht ein zusammenhängendes Schienensystem, das sich frei erweitern, umstecken und an Ihre Wand anpassen lässt. In diesem Artikel erfahren Sie, wie ein solches System aufgebaut ist, welche Materialien und Befestigungen sich eignen und wie der Weg vom Design bis zur fertig montierten Pflanzenwand abläuft.

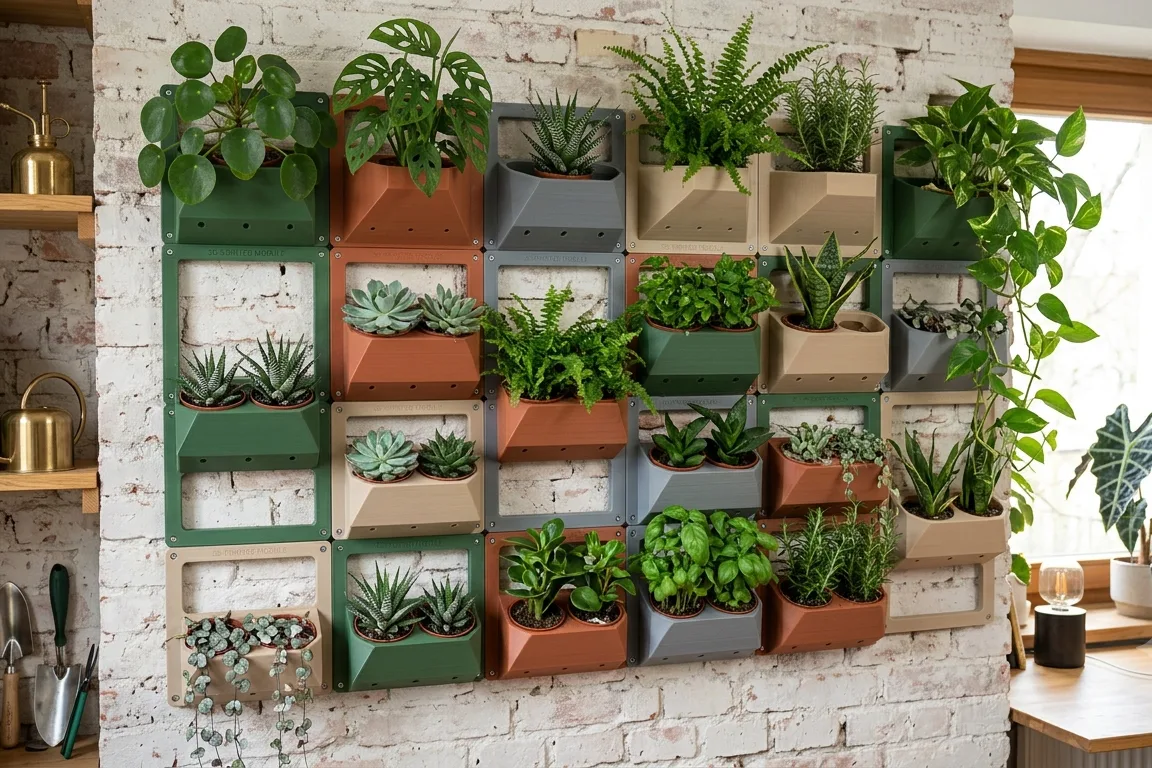

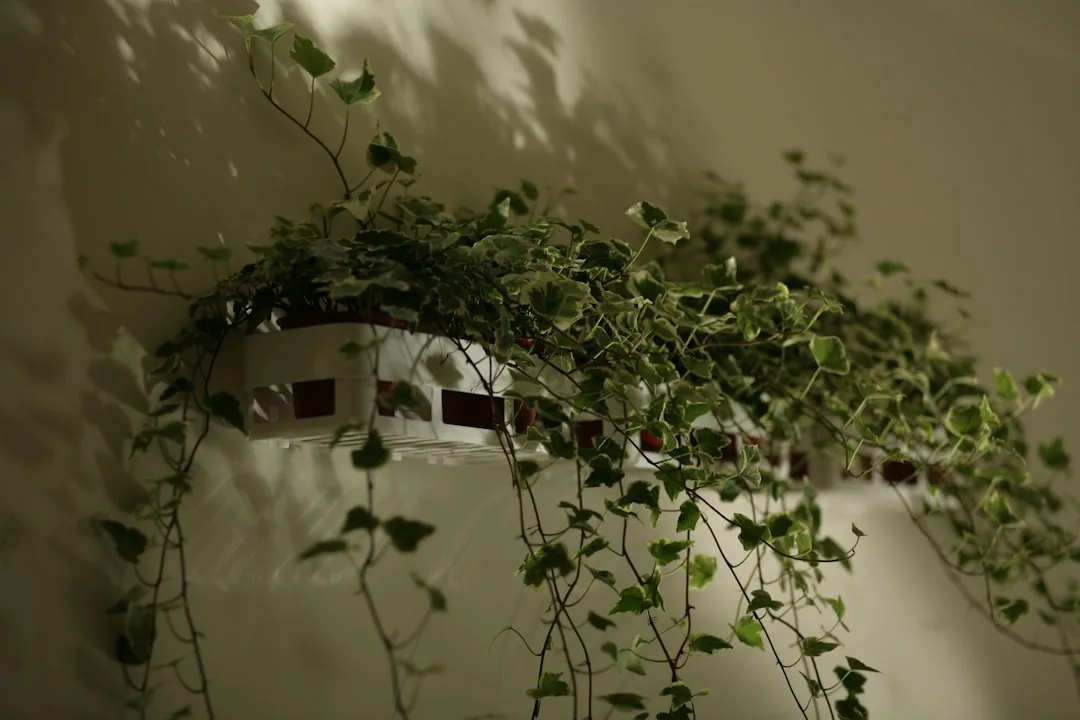

Ein modulares Pflanzen-Regal-System besteht aus einzeln gedruckten Bauteilen, die über ein einheitliches Steckprinzip miteinander verbunden werden. Eine Schiene wird an der Wand befestigt, daran lassen sich Topfhalter, Ablagen oder Haken einhängen und beliebig verschieben. Der Vorteil: Sie drucken nur die Teile, die Sie wirklich brauchen, und können das System jederzeit erweitern. Wer nicht selbst konstruieren möchte, lässt das fertige System bei einem 3D-Druck-Service produzieren.
Kern eines solchen Systems ist die Trennung von zwei Funktionen. Auf der einen Seite steht die Trägerschiene, also das fest an der Wand montierte Element. Auf der anderen Seite stehen die Module, die sich daran einhängen lassen. Diese Trennung macht das System flexibel, weil sich Module tauschen lassen, ohne die Wandbefestigung zu verändern.
Typische Module für ein Pflanzendisplay sind:
Weil alle Module dieselbe Verbindung nutzen, lässt sich eine horizontale Reihe genauso aufbauen wie eine über mehrere Schienen verteilte Fläche. Auch freistehende Varianten sind denkbar, etwa ein dreibeiniger Ständer für den Eingangsbereich, der dieselben Module verwendet wie die Wandlösung.
Der eigentliche Wert eines modularen Systems zeigt sich über die Zeit. Sie beginnen mit einer Schiene und drei Topfhaltern. Kommt eine neue Pflanze dazu, drucken Sie einen weiteren Halter und stecken ihn ein. Das System wächst mit, ohne dass etwas weggeworfen oder neu gekauft werden muss. Diese schrittweise Entwicklung ähnelt dem Vorgehen beim Entwickeln greifbarer Muster im Prototyping, bei dem ebenfalls einzelne Komponenten getestet und nach und nach verfeinert werden.
Für die Verbindung zwischen Schiene und Modul hat sich die Dovetail-Befestigung (Schwalbenschwanzverbindung) bewährt. Dabei greift ein keilförmiger Steg des Moduls in eine passende Aussparung der Schiene. Die Form sorgt dafür, dass das Modul nach vorne nicht herausfallen kann, sich aber seitlich einschieben und wieder herausziehen lässt.
Diese Verbindung hat im 3D-Druck mehrere Vorteile. Sie kommt ohne Schrauben oder Klebstoff aus, hält durch ihre Geometrie und lässt sich beliebig oft öffnen. Für die Dovetail-Befestigung im 3D-Druck ist die Maßgenauigkeit entscheidend. Sitzt die Verbindung zu eng, lässt sich das Modul kaum einschieben. Sitzt sie zu locker, hält es nicht sicher. Ein erfahrener 3D-Druck-Service kalibriert das Spiel zwischen Steg und Nut so, dass die Module fest sitzen und sich trotzdem bewegen lassen.
Neben dem Dovetail-Prinzip gibt es weitere Steckverbindungen. T-Nut-Profile funktionieren ähnlich, sind aber etwas aufwendiger zu drucken. Einfache Hakenverbindungen sind schneller umzusetzen, halten Module aber weniger sicher. Welche Variante sinnvoll ist, hängt vom Gewicht der Pflanzen und von der gewünschten Optik ab. Für leichte Kräutertöpfe reicht ein einfacher Haken, für schwerere Gefäße ist eine formschlüssige Verbindung die bessere Wahl.
Die Materialwahl entscheidet darüber, wie langlebig und belastbar Ihr System wird. Drei Werkstoffe sind besonders relevant.
PLA (Polylactid) ist formstabil, leicht zu drucken und in vielen Farben verfügbar. Es eignet sich gut für Module in trockenen Innenräumen ohne direkte Sonneneinstrahlung. Bei dauerhafter Wärme oder Feuchtigkeit stößt PLA an Grenzen, weshalb es für ein Fenstersystem mit starker Sonne nur bedingt geeignet ist.
PETG ist etwas robuster, beständiger gegen Feuchtigkeit und verträgt Wärme besser als PLA. Für Pflanzensysteme, bei denen gegossen wird und gelegentlich Wasser an die Halterung gelangt, ist PETG meist die sinnvollere Wahl.
ABS (Acrylnitril-Butadien-Styrol) ist schlagzäh und hitzebeständiger, in der Verarbeitung aber anspruchsvoller. Es kommt vor allem dann infrage, wenn das System mechanisch stärker belastet wird.
Als Faustregel gilt: Für reine Deko-Wände im Wohnzimmer genügt PLA, für gegossene Pflanzen oder Standorte am Fenster ist PETG die belastbarere Option. Welches Material zu Ihrem Standort passt, lässt sich am besten anhand der konkreten Anforderungen abstimmen.
Der Weg zu einer fertigen Pflanzenwand lässt sich in klare Schritte gliedern.
Wer kein eigenes 3D-Modell besitzt, muss nicht auf das System verzichten. Wie Sie auch ohne fertige Druckdatei zum Ergebnis kommen, erklärt ein eigener Beitrag. Die Idee, eine grobe Skizze oder ein Foto Ihrer Wand zu liefern, reicht oft als Ausgangspunkt für die Konstruktion.
Ein komplexes, mehrteiliges System selbst zu konstruieren und zu kalibrieren kostet Zeit und erfordert Erfahrung mit Toleranzen. Besonders die Dovetail-Verbindung muss exakt sitzen, damit das System überzeugt. Ein 3D-Druck-Service übernimmt sowohl die Konstruktion als auch die Abstimmung der Passungen. Sie erhalten ein funktionierendes System, ohne sich in Modellierungssoftware oder Druckereinstellungen einarbeiten zu müssen.
Obwohl ein 3D-gedrucktes Pflanzensystem viele Vorteile bietet, gibt es auch Grenzen zu beachten. Die Tragfähigkeit hängt von Material, Wandbefestigung und Modulgeometrie ab. Sehr schwere Gefäße mit nasser Erde belasten sowohl die Halterung als auch die Verschraubung in der Wand. Hier sollte die Befestigung an die tatsächliche Last angepasst werden.
Auch der Standort spielt eine Rolle. Dauerhafte direkte Sonne kann je nach Material zu Verformungen führen. Diese Punkte lassen sich aber durch die richtige Material- und Konstruktionswahl im Vorfeld berücksichtigen. Eine pauschale Garantie für jede Belastung gibt es nicht, wohl aber eine Auslegung, die zu Ihrem konkreten Anwendungsfall passt.
Ein modulares Pflanzen-Regal-System aus dem 3D-Druck verbindet Flexibilität mit individueller Gestaltung. Über eine Trägerschiene und einsteckbare Module mit Dovetail-Befestigung entsteht eine Pflanzenwand, die sich jederzeit erweitern lässt. Entscheidend für ein gutes Ergebnis sind passende Materialwahl, exakte Passungen und eine Befestigung, die zur Last passt. Wer das System nicht selbst konstruieren möchte, lässt es passgenau drucken und montiert anschließend eine Wand nach eigenem Plan.
Kann ich ein Pflanzen-Regal-System drucken lassen, ohne selbst zu konstruieren?
Ja. Sie liefern Maße, gewünschte Topfgrößen und eine grobe Vorstellung. Die Konstruktion und die Abstimmung der Steckverbindungen übernimmt der 3D-Druck-Service.
Welches Material ist für eine Pflanzenwand am besten geeignet?
Für trockene Innenräume eignet sich PLA. Wird gegossen oder steht das System am Fenster, ist PETG die belastbarere Wahl, weil es Feuchtigkeit und Wärme besser verträgt.
Wie viel Gewicht hält eine 3D-gedruckte Topfhalterung?
Das hängt von Material, Modulgeometrie und Wandbefestigung ab. Leichte Kräutertöpfe sind unkritisch. Für schwere Gefäße mit nasser Erde wird die Halterung und Verschraubung an die Last angepasst.
Lässt sich das System später erweitern?
Ja, das ist der zentrale Vorteil. Weil alle Module dieselbe Dovetail-Verbindung nutzen, können Sie jederzeit zusätzliche Halter oder Ablagen nachdrucken und einstecken.
Wie funktioniert die Dovetail-Befestigung im 3D-Druck?
Ein keilförmiger Steg am Modul greift in eine passende Nut der Schiene. Die Form verhindert ein Herausfallen nach vorne, das Modul lässt sich aber seitlich einschieben. Entscheidend ist das richtige Spiel zwischen Steg und Nut.
