Maschinenersatzteile 3D-Druck: Teile nachbauen

Wenn ein kleines Bauteil bricht, steht oft die ganze Maschine still. Der Hersteller liefert das Teil nicht mehr, die Lieferzeit ist lang oder die Beschaffung lohnt sich für ein einzelnes Stück kaum. Genau hier kann der 3D-Druck eine praktische Lösung sein. Maschinenersatzteile per 3D-Druck nachzubauen, ist heute für viele Anwendungen wirtschaftlich und technisch machbar. Das gilt für gewerbliche Maschinen genauso wie für Oldtimer, altes Spielzeug oder Kopfhörer, deren Originalteile nicht mehr verfügbar sind.

In diesem Artikel erfahren Sie, welche Bauteile sich per 3D-Druck ersetzen lassen, welche Materialien und Verfahren dafür infrage kommen und wo die Grenzen liegen. Außerdem zeigen wir, wie ein solcher Auftrag konkret abläuft.

Schnelle Antwort: Wann lohnt sich der Druck eines Ersatzteils?

Der 3D-Druck eignet sich besonders dann, wenn ein Ersatzteil nicht mehr lieferbar, teuer in der Einzelbeschaffung oder individuell angepasst werden muss. Geeignet sind vor allem Bauteile mit moderater mechanischer Belastung. Dazu zählen Halterungen, Gehäuse, Abdeckungen, Clips, Zahnräder, Distanzstücke oder Führungselemente.

Nicht jedes Teil lässt sich sinnvoll drucken. Bei sehr hohen Belastungen, extremer Hitze oder sicherheitskritischen Funktionen sind die Möglichkeiten begrenzt. Als Faustregel gilt: Je klarer Form, Material und Belastung definiert sind, desto besser lässt sich das Ergebnis vorhersagen.

Welche Maschinenkomponenten lassen sich per 3D-Druck ersetzen?

Viele defekte Teile in Maschinen und Geräten sind keine hochbelasteten Hauptkomponenten, sondern kleinere Funktionsteile. Genau diese eignen sich häufig gut für die additive Fertigung (schichtweiser Aufbau eines Bauteils im 3D-Druck).

Typische Beispiele für individuelle Bauteile aus dem 3D-Druck:

1. Halterungen, Klemmen und Befestigungselemente
2. Gehäuse und Schutzabdeckungen für Elektronik oder Mechanik

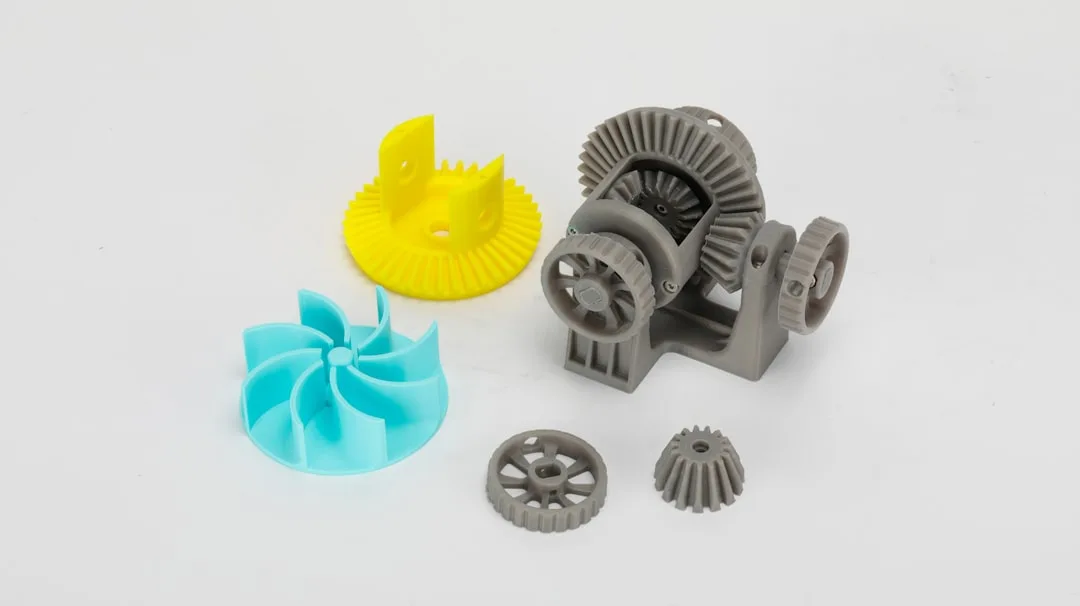

3. Zahnräder und Antriebselemente mit geringer bis mittlerer Last
4. Distanzhülsen, Buchsen und Führungen
5. Knöpfe, Hebel, Drehgriffe und Bedienelemente
6. Dichtungs- oder Anschlagteile aus flexiblem Material

Gerade bei älteren Maschinen sind solche Teile oft gar nicht mehr erhältlich. Ein vorhandenes Originalteil dient dann als Vorlage, anhand dessen ein neues 3D-Modell konstruiert wird. Wer kein Modell besitzt, findet im Beitrag So kommen Sie auch ohne eigene Datei zum fertigen Druck eine Übersicht der Möglichkeiten.

Verschleißteile als häufigster Anwendungsfall

Verschleißteile sind Bauteile, die sich durch Bewegung, Reibung oder Belastung mit der Zeit abnutzen. Sie müssen regelmäßig getauscht werden, sind aber nicht immer als Ersatz verfügbar. Wenn das Originalteil ausläuft, lässt sich ein funktionsgleiches Teil im 3D-Druck nachfertigen, oft sogar mit verbessertem Material.

Schwer erhältliche Teile gezielt nachfertigen

Ein großer Vorteil des 3D-Drucks zeigt sich bei Teilen, die im Handel nicht mehr existieren. Schwer erhältliche Teile zu 3D-drucken ist häufig die einzige Möglichkeit, ein Gerät weiter zu nutzen, statt es zu entsorgen.

Oldtimer-Ersatzteile aus dem 3D-Druck

Bei Oldtimern sind viele Kleinteile seit Jahrzehnten nicht mehr produziert. Lüftungsdüsen, Schalterblenden, Halterungen oder Zierelemente lassen sich anhand eines Originals oder eines technischen Aufmaßes als Oldtimer-Ersatzteile aus dem 3D-Druck rekonstruieren. Wichtig ist hier ein Material, das Temperatur und mechanische Beanspruchung im Fahrzeug aushält. Für innen liegende, wenig belastete Teile reicht oft PETG, für höhere Anforderungen kommt ABS oder ein faserverstärktes Material wie PA12+CF15 infrage.

Spielzeug- und Kopfhörer-Ersatzteile

Auch im privaten Bereich entsteht häufig Bedarf. Ein abgebrochener Clip an einem Spielzeug oder ein gebrochener Bügel am Kopfhörer macht das gesamte Produkt unbrauchbar. Spielzeug-Ersatzteile aus dem 3D-Druck oder Kopfhörer-Ersatzteile per 3D-Druck lassen sich oft mit wenig Aufwand nachbauen. Für flexible Teile wie Ohrpolster-Halterungen eignet sich TPU (Thermoplastisches Polyurethan), ein gummiartiges Material, das sich biegen lässt, ohne zu brechen.

Welche Materialien eignen sich für funktionale Bauteile?

Die Materialwahl entscheidet darüber, ob ein gedrucktes Teil seinen Zweck erfüllt. Für 3D-Druck funktionale Bauteile kommt es immer auf den konkreten Einsatz an.

1. PLA (Polylactid): leicht zu drucken, formstabil, aber wenig hitzebeständig. Geeignet für unbelastete Halterungen und Anschauungsteile.
2. PETG: zäher und etwas wärmebeständiger als PLA. Eine gute Allround-Wahl für viele Ersatzteile mit moderater Belastung.
3. ABS: hitzebeständig und schlagzäh. Geeignet für Teile, die Wärme oder mechanischer Beanspruchung ausgesetzt sind.
4. TPU: flexibel und abriebfest. Sinnvoll für Dichtungen, Puffer oder biegsame Clips.
5. PA12+CF15 (kohlefaserverstärktes Nylon): hohe Steifigkeit und Festigkeit. Geeignet für stärker belastete technische Teile.

Als Orientierung gilt: Wer Stabilität bei Wärme braucht, sollte ABS oder ein faserverstärktes Material prüfen. Wer ein biegsames Teil benötigt, greift zu TPU. Welche Variante am besten passt, hängt von Belastung, Temperatur und Einbausituation ab. Bei Unsicherheit lohnt sich eine kurze Abstimmung vor der Fertigung.

Welches Verfahren passt zu Ersatzteilen?

Für funktionale Maschinenteile ist meist das FDM (Fused Deposition Modeling) das Verfahren der Wahl. Dabei wird Kunststoff schichtweise aufgetragen, was robuste und kostengünstige Bauteile ermöglicht. FDM eignet sich gut für Halterungen, Gehäuse und mechanische Teile.

Geht es um sehr feine Details oder kleine, präzise Komponenten, kann ein Resin-Verfahren wie DLP (Digital Light Processing) sinnvoll sein. Resin-Teile sind detailreich, aber oft spröder als FDM-Teile. Für mechanisch belastete Ersatzteile bleibt FDM in den meisten Fällen die praktischere Wahl.

So läuft die Anfertigung eines Ersatzteils ab

Der Weg vom defekten Teil zum gedruckten Ersatz folgt meist einem klaren Ablauf:

1. Vorlage prüfen: Liegt ein Originalteil, eine technische Zeichnung oder ein 3D-Modell vor?
2. Modell erstellen: Ist keine Datei vorhanden, wird das Teil nachkonstruiert. Welche Datei am Ende benötigt wird, erklärt der Beitrag zu den gängigen Dateiformaten für den 3D-Druck.
3. Material und Verfahren wählen: Abstimmung auf Belastung, Temperatur und Einbausituation.
4. Druck und Nachbearbeitung: Fertigung, Reinigung und gegebenenfalls Nachbearbeitung der Passflächen.
5. Prüfung der Passform: Bei Bedarf wird das Modell angepasst und ein zweiter Druck erstellt.

Werden mehrere gleiche Teile benötigt, etwa bei wiederkehrenden Verschleißteilen, ist eine Auftragsfertigung in kleiner Stückzahl möglich. Wann sich das lohnt, zeigt der Artikel zur Auftragsfertigung kleiner Serien.

Grenzen des 3D-Drucks bei Ersatzteilen

Obwohl der 3D-Druck bei Maschinenersatzteilen viele Vorteile bietet, gibt es auch Grenzen zu beachten. Sehr hohe Dauerlasten, große Hitze über längere Zeit oder sicherheitsrelevante Funktionen lassen sich nicht ohne Weiteres durch ein gedrucktes Kunststoffteil abdecken. Auch sehr große Bauteile stoßen an Bauraumgrenzen.

Entscheidend ist eine realistische Einschätzung der Belastung. Verbindliche Aussagen zur Haltbarkeit sind nur möglich, wenn die konkreten Anforderungen bekannt sind. Aus diesem Grund werden Material und Verfahren immer auf den jeweiligen Anwendungsfall abgestimmt, statt pauschal das vermeintlich beste Material zu wählen.

Fazit

Der Druck von Maschinenersatzteilen ist eine praktische Lösung für nicht mehr lieferbare, teure oder individuell anzupassende Bauteile. Besonders Halterungen, Gehäuse, Zahnräder und Verschleißteile lassen sich oft funktionsgleich oder sogar verbessert nachfertigen. Die wichtigste Voraussetzung ist eine passende Kombination aus Material und Verfahren, abgestimmt auf die konkrete Belastung. Wer ein defektes Teil oder eine Vorlage hat, kann den Bedarf direkt schildern und prüfen lassen, ob sich der Nachbau lohnt.

Häufige Fragen

Kann ich ein Ersatzteil drucken lassen, wenn ich kein 3D-Modell habe?

Ja. Ein vorhandenes Originalteil, ein Foto mit Maßangaben oder eine technische Zeichnung reicht oft aus. Anhand dieser Vorlage wird ein passendes 3D-Modell konstruiert und anschließend gedruckt.

Sind 3D-gedruckte Ersatzteile stabil genug?

Das hängt von Material, Verfahren und Belastung ab. Für Halterungen, Gehäuse und mäßig belastete Teile sind gedruckte Teile gut geeignet. Bei sehr hohen Dauerlasten oder Hitze sind die Möglichkeiten begrenzt und sollten vorab abgestimmt werden.

Welches Material eignet sich für Oldtimer-Ersatzteile?

Für innen liegende, wenig belastete Teile reicht meist PETG. Bei höheren Temperatur- oder Belastungsanforderungen kommen ABS oder faserverstärktes PA12+CF15 infrage. Die Wahl richtet sich nach Einbauort und Beanspruchung.

Lässt sich ein gebrochenes Kopfhörerteil per 3D-Druck ersetzen?

In vielen Fällen ja. Bügel, Clips oder Halterungen lassen sich nachkonstruieren und drucken. Für biegsame Teile eignet sich flexibles TPU, für feste Teile je nach Belastung PETG oder ABS.

Wie lange dauert die Anfertigung eines Ersatzteils?

Das hängt davon ab, ob bereits ein 3D-Modell vorliegt oder das Teil erst konstruiert werden muss. Die Konstruktion und der Druck selbst variieren je nach Größe und Komplexität. Eine konkrete Einschätzung erfolgt nach Prüfung der Vorlage.
