Ein 3D-gedrucktes Bauteil ist nach dem Druck selten sofort fertig. Sichtbare Schichtlinien, Stützstrukturen oder eine raue Oberfläche gehören zum Verfahren dazu. Wie stark ein Teil nachbearbeitet werden muss, hängt vom Druckverfahren, vom Material und vor allem vom späteren Einsatz ab. Dieser Artikel zeigt, welche Methoden der Nachbearbeitung im 3D-Druck möglich sind, wie aufwendig sie jeweils ausfallen und wann sich der Aufwand wirklich lohnt.
Die kurze Antwort vorweg: Für rein funktionale Teile reicht oft das Entfernen der Stützstrukturen. Soll ein Bauteil glatt, lackierbar oder optisch hochwertig sein, kommen weitere Schritte wie Schleifen, Glätten oder Lackieren hinzu. Der Aufwand reicht von wenigen Minuten bis zu mehreren Stunden pro Teil.
Im FDM-Druck (Fused Deposition Modeling) wird Kunststoff schichtweise aufgetragen. Dabei entstehen sichtbare Schichtlinien und an Überhängen Stützstrukturen, die nach dem Druck entfernt werden müssen. Im SLA-Druck (Stereolithografie) und beim verwandten DLP-Druck (Digital Light Processing) härtet flüssiges Resin Schicht für Schicht aus. Diese Teile sind feiner aufgelöst, müssen aber gewaschen und mit UV-Licht ausgehärtet werden, bevor sie überhaupt benutzbar sind.
Ob und wie weit eine Nachbearbeitung sinnvoll ist, richtet sich nach dem Ziel. Ein technisches Bauteil im Inneren einer Maschine muss nicht schön aussehen. Ein Gehäuse oder ein sichtbares Designobjekt dagegen profitiert von einer glatten, gleichmäßigen Oberfläche.
Im Folgenden werden die gängigen Verfahren vorgestellt, geordnet von einfach nach aufwendig.
Das ist der Grundschritt fast jeder Nachbearbeitung. Stützstrukturen werden mechanisch abgebrochen oder mit einer Zange und einem Cuttermesser entfernt. Bei FDM-Teilen geht das meist schnell. Bei feinen SLA-Modellen ist mehr Vorsicht nötig, damit keine Details abbrechen.
Aufwand: wenige Minuten pro Teil, abhängig von der Geometrie.

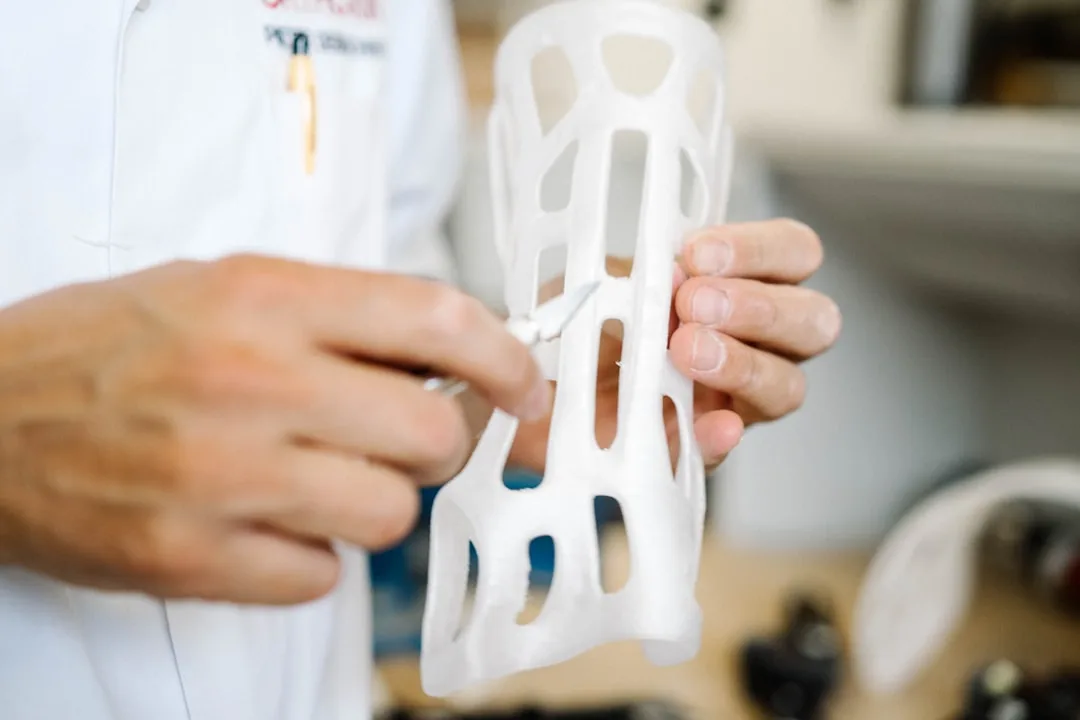

Schleifen glättet sichtbare Schichtlinien und Ansatzpunkte der Stützen. Üblich ist das stufenweise Vorgehen mit immer feinerem Schleifpapier, etwa von 120er bis 600er Körnung. Schleifen eignet sich gut für PLA und PETG. Bei filigranen Strukturen stößt es an Grenzen, weil feine Details verloren gehen können.
Aufwand: je nach Größe und gewünschter Glätte 15 Minuten bis über eine Stunde pro Teil.
Beim chemischen Glätten reagiert die Oberfläche mit einem Lösungsmittel und verschmilzt leicht. Bei ABS (Acrylnitril-Butadien-Styrol) funktioniert das mit Acetondampf, wodurch das Teil sehr glatt und glänzend wird. Das Verfahren erfordert Erfahrung und gute Belüftung, da die Maßgenauigkeit leicht leidet. Für sichtbare Gehäuse oder Designteile kann das Ergebnis sehr hochwertig sein.
Aufwand: moderat, aber mit Vor- und Nachbereitung und Trocknungszeit verbunden.
Für ein farbiges oder besonders gleichmäßiges Finish wird das Teil grundiert, erneut leicht geschliffen und anschließend lackiert. Das ist typisch für Modellbau, Prototypen mit Designanspruch und sichtbare Produktmuster. Der Aufwand ist hoch, weil mehrere Schichten und Trocknungspausen nötig sind.
Aufwand: mehrere Stunden über mehrere Arbeitsschritte verteilt.
Bei technischen Bauteilen geht es weniger um Optik als um Funktion. Bohrungen werden auf Maß gebracht, Gewinde nachgeschnitten oder Gewindeeinsätze eingesetzt, und Passungen werden angepasst. Das ist besonders relevant für Vorrichtungen, mechanische Komponenten und individuelle Bauteile, die mit anderen Teilen zusammenarbeiten müssen.
Aufwand: gering bis mittel, abhängig von der Anzahl der Funktionsflächen.
Nicht jedes Material lässt sich gleich gut nachbearbeiten.
PLA (Polylactid) lässt sich gut schleifen und grundieren, schmilzt aber bei zu hoher Reibung schnell an. PETG ist robust, aber durch seine zähe Oberfläche etwas schwerer zu schleifen. ABS eignet sich gut für chemisches Glätten. TPU (Thermoplastisches Polyurethan) ist flexibel und lässt sich kaum sinnvoll schleifen. PA12+CF15 (carbonfaserverstärktes Polyamid) ist sehr fest und vor allem für technische Teile gedacht, bei denen Funktion vor Optik steht.
Als Faustregel gilt: Je glatter und optisch hochwertiger das Ergebnis sein soll, desto höher der Aufwand und die Kosten.
Bei einzelnen Teilen fällt der Aufwand je Stück nicht so stark ins Gewicht. Anders ist es bei der Herstellung von Kleinserien im 3D-Druck. Hier multipliziert sich jeder Nachbearbeitungsschritt mit der Stückzahl. Eine Stunde Schleifen pro Teil bedeutet bei 30 Stück bereits einen erheblichen Zeitaufwand.
Deshalb lohnt es sich, schon bei der Konstruktion über den späteren Aufwand nachzudenken. Wer Überhänge reduziert und Funktionsflächen geschickt platziert, spart später Nacharbeit. Bei der Herstellung von 3D-Druck-Bauteilen in höherer Stückzahl ist es sinnvoll, das gewünschte Finish früh festzulegen.
Nicht jeder Zustand lässt sich durch Nachbearbeitung erreichen. Sehr feine Innenstrukturen sind oft nicht zugänglich. Tiefe Schichtlinien lassen sich zwar reduzieren, aber selten vollständig entfernen, ohne Maße zu verändern. Beim chemischen Glätten und beim Lackieren leidet die Maßgenauigkeit, was bei Passungen problematisch ist.
Wichtig ist deshalb, vor dem Druck zu klären, welches Ergebnis tatsächlich gebraucht wird. Ein funktionales Teil braucht selten ein lackiertes Finish, und ein reines Anschauungsmodell muss keine engen Toleranzen erfüllen.
Wer ein sichtbares Gehäuse im 3D-Druck fertigen lässt, sollte ein glattes, lackierbares Finish einplanen. Für technische Bauteile und mechanische Komponenten stehen Maßhaltigkeit und Funktionsflächen im Vordergrund. Für Prototypen reicht oft ein einfaches Entfernen der Stützen, solange die Geometrie überprüft werden kann.
Wir empfehlen, das gewünschte Ergebnis bei der Anfrage genau zu beschreiben. So lässt sich von Anfang an einschätzen, welche Nachbearbeitung sinnvoll ist und wie sie sich auf Aufwand und Kosten auswirkt.
Muss jedes 3D-gedruckte Teil nachbearbeitet werden?
Nein. Stützstrukturen müssen meist entfernt werden, aber rein funktionale Teile brauchen oft keine weitere Bearbeitung. Glätten, Schleifen oder Lackieren sind nur bei optischen oder besonderen Anforderungen nötig.
Wie lange dauert die Nachbearbeitung eines Bauteils?
Das Entfernen der Stützen dauert wenige Minuten. Schleifen kann 15 Minuten bis über eine Stunde dauern, Lackieren mehrere Stunden über mehrere Arbeitsschritte verteilt.
Welches Material lässt sich am besten glätten?
ABS eignet sich gut für chemisches Glätten mit Acetondampf. PLA und PETG lassen sich gut schleifen und grundieren. TPU ist flexibel und kaum sinnvoll zu schleifen.
Beeinflusst die Nachbearbeitung die Maßgenauigkeit?
Ja. Besonders chemisches Glätten und Lackieren können Maße verändern. Bei Passungen und Funktionsflächen sollte das vor dem Druck berücksichtigt werden.
Lohnt sich Nachbearbeitung bei Kleinserien?
Jeder Schritt multipliziert sich mit der Stückzahl. Deshalb sollte das gewünschte Finish früh festgelegt und die Konstruktion auf geringen Nacharbeitsaufwand ausgelegt werden.
