Die Füllung im Inneren eines gedruckten Bauteils entscheidet über Stabilität, Gewicht, Materialverbrauch und Druckdauer. Genau hier setzt das Thema Infill an. Wer beim Infill 3D-Druck die passende Dichte und das richtige Muster wählt, spart Material und Zeit, ohne die Funktion des Objekts zu gefährden. Dieser Artikel erklärt, was Infill genau bedeutet, welche Muster es gibt und welche Einstellungen sich für unterschiedliche Anwendungen eignen.
Das Infill (deutsch: Füllung oder Fülldichte) ist die innere Struktur eines 3D-gedruckten Objekts. Die meisten Bauteile werden nicht massiv gedruckt, sondern besitzen eine feste Außenhülle und ein inneres Gitter. Dieses Gitter füllt den Hohlraum je nach eingestelltem Prozentwert mehr oder weniger stark aus.
Die Angabe erfolgt in Prozent. Ein Infill von 0 Prozent bedeutet einen komplett hohlen Innenraum, 100 Prozent ein vollständig gefülltes, massives Bauteil. In der Praxis liegen die meisten Drucke zwischen 10 und 30 Prozent. Der Rest des Volumens bleibt Luft, was Gewicht und Materialkosten deutlich reduziert.
Der Grund dafür ist einfach. Ein voll gefülltes Objekt braucht sehr viel Material und Druckzeit, ohne dass die zusätzliche Stabilität in den meisten Fällen benötigt wird. Ein durchdachtes Infill liefert die notwendige Festigkeit bei geringerem Aufwand.
Als Faustregel gilt: Für rein dekorative Objekte reichen 10 bis 15 Prozent. Für Objekte mit leichter Belastung sind 20 bis 30 Prozent üblich. Für funktionale und mechanisch beanspruchte Bauteile empfehlen sich 40 bis 60 Prozent, in Ausnahmefällen mehr. Ein Infill von 100 Prozent ist selten nötig und lohnt sich nur bei sehr hohen Belastungen oder wenn eine bestimmte Wärmeleitfähigkeit oder Masse gewünscht ist.
Die optimale Einstellung hängt immer vom späteren Einsatz ab, nicht von einem festen Standardwert.
Neben der Dichte spielt das Muster eine wichtige Rolle. Es bestimmt, wie das Material im Inneren angeordnet wird und in welche Richtungen ein Bauteil belastbar ist. Im Folgenden werden die gängigsten Muster vorgestellt.
Das Gittermuster (Grid) und das Linienmuster gehören zu den Standardeinstellungen vieler Slicer-Programme. Sie drucken schnell und bieten eine gleichmäßige Grundstabilität. Für Dekoobjekte, Anschauungsmodelle und Prototypen ohne hohe Belastung sind sie eine solide Wahl.
Das Gyroid-Muster ist eine wellenförmige, dreidimensionale Struktur. Es verteilt Kräfte in mehrere Richtungen gleichmäßig und eignet sich gut für Bauteile, die aus verschiedenen Richtungen belastet werden. Ein weiterer Vorteil ist die gute Durchlässigkeit, was das Muster für flexible oder leicht biegsame Objekte interessant macht. Der Druck dauert etwas länger als bei einfachen Gittern.

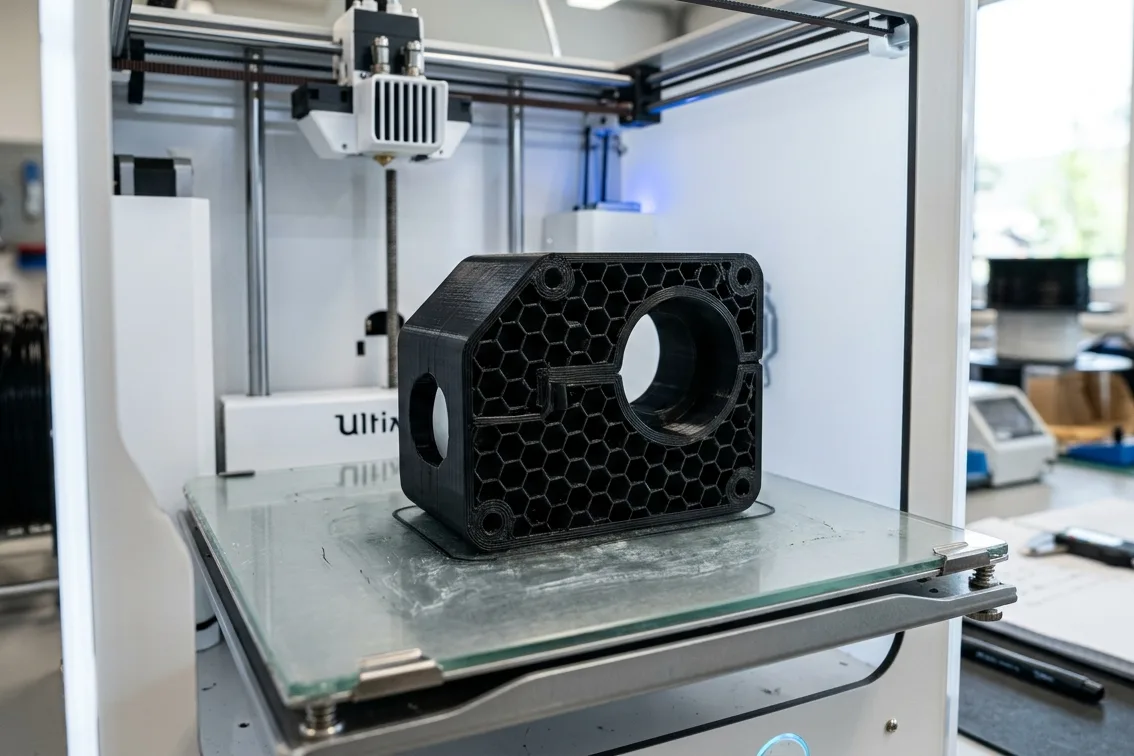

Das Wabenmuster orientiert sich an der Struktur eines Bienenwabengitters. Es bietet ein sehr gutes Verhältnis von Stabilität zu Materialeinsatz und gilt als eines der stärksten Muster bei Druck von oben. Für tragende oder mechanisch beanspruchte Teile ist es eine bewährte Option.
Das Dreiecksmuster (Triangles) ist besonders stabil gegen seitliche Kräfte, weil Dreiecke sich unter Belastung kaum verformen. Daneben gibt es Muster wie Cubic, Octet oder konzentrische Füllungen, die je nach Slicer und Anwendungsfall gewählt werden.
Wer sich fragt, welches das stabilste Infill ist, findet keine pauschale Antwort. Gyroid, Waben und Dreieck liefern je nach Belastungsrichtung sehr gute Werte. Das schnellste Infill sind meist Linien oder Gitter, weil die Druckwege einfach verlaufen.
Die Fülldichte wirkt sich direkt auf drei Faktoren aus: Festigkeit, Materialverbrauch und Druckdauer. Ein höheres Infill erhöht die Stabilität, kostet aber mehr Material und Zeit.
Dabei steigt die Stabilität nicht linear. Der Sprung von 10 auf 30 Prozent bringt einen deutlichen Zuwachs an Festigkeit. Der Sprung von 60 auf 100 Prozent verbessert die Stabilität nur noch geringfügig, verlängert die Druckzeit aber erheblich. Deshalb ist ein mittlerer Wert für die meisten funktionalen Teile die wirtschaftlichste Lösung.
Auch die Wandstärke spielt eine Rolle. Oft bringt eine zusätzliche Außenwand mehr Stabilität als ein höheres Infill. Bei belasteten Bauteilen lohnt es sich, beide Parameter gemeinsam zu betrachten.
Das Material beeinflusst das Ergebnis ebenfalls. Feste Materialien wie PETG (Polyethylenterephthalat glykolmodifiziert) oder PA12+CF15 (kohlefaserverstärktes Nylon) liefern bei gleicher Fülldichte eine höhere Belastbarkeit als weiches TPU (Thermoplastisches Polyurethan). Die Wahl von Muster, Dichte und Material sollte deshalb immer zusammen gedacht werden.
Die richtige Einstellung ergibt sich aus der Aufgabe des Bauteils. Die folgenden Werte dienen als Orientierung.
Gerade bei Prototypen und Elektronikgehäusen ist ein mittleres Infill oft ideal, weil es Stabilität und schnellen Druck verbindet. Wer Gehäuse für Elektronik oder Halterungen drucken lässt, sollte den späteren Einsatz und mögliche Belastungen vorab beschreiben.
Bei personalisierten Objekten wie Namensschildern oder Deko ist die Fülldichte weniger kritisch. Wenn Sie zum Beispiel individuelle Geschenke aus dem 3D-Drucker planen, genügt meist ein niedriges Infill, weil solche Objekte kaum mechanisch belastet werden. Ähnliches gilt für dekorative Projekte wie 3D-gedruckte Türschilder und Hausnummern, bei denen Optik und Detailtreue im Vordergrund stehen.
Ein typischer Fehler ist ein zu hohes Infill aus Vorsicht. Viele setzen den Wert pauschal auf 100 Prozent, um sicherzugehen. Das verlängert den Druck stark und erhöht die Kosten, ohne echten Nutzen für die meisten Teile.
Ebenso häufig ist ein zu niedriges Infill bei belasteten Bauteilen. Ein Objekt mit 10 Prozent Füllung kann bei mechanischer Beanspruchung brechen oder sich verformen.
Ein weiterer Punkt betrifft das Muster. Wer ein Bauteil in einer bestimmten Richtung belastet, sollte ein Muster wählen, das genau diese Richtung abdeckt. Ein Gyroid ist bei mehrachsiger Belastung sinnvoll, während Waben bei Druck von oben ihre Stärke ausspielen.
Das Infill ist ein zentraler Parameter für Stabilität, Gewicht und Kosten im 3D-Druck. Die optimale Fülldichte liegt für die meisten Anwendungen zwischen 15 und 40 Prozent, während Muster wie Gyroid, Waben oder Dreieck die Belastbarkeit gezielt steuern. Entscheidend ist immer der spätere Einsatz des Bauteils. Wer Dichte, Muster und Material aufeinander abstimmt, erhält ein Objekt, das seine Aufgabe erfüllt, ohne unnötig Ressourcen zu verbrauchen.
Was bedeutet Infill im 3D-Druck?
Das Infill ist die innere Füllstruktur eines gedruckten Objekts. Sie wird in Prozent angegeben und bestimmt, wie stark der Innenraum ausgefüllt ist. 0 Prozent bedeutet hohl, 100 Prozent massiv.
Wie viel Infill ist für stabile Teile sinnvoll?
Für mechanisch beanspruchte Bauteile sind 40 bis 60 Prozent üblich. Höhere Werte bringen nur bei sehr starker Belastung einen spürbaren Zusatznutzen und verlängern die Druckzeit deutlich.
Welches Infill-Muster ist am stabilsten?
Es gibt kein pauschal stabilstes Muster. Waben und Dreieck sind bei Druck von oben und seitlichen Kräften sehr stabil, Gyroid verteilt Kräfte gleichmäßig in mehrere Richtungen.
Welches Infill ist am schnellsten?
Linien- und Gittermuster drucken meist am schnellsten, weil die Druckwege einfach und gerade verlaufen. Komplexe Muster wie Gyroid brauchen etwas länger.
Braucht ein Dekoobjekt viel Infill?
Nein. Für reine Deko oder Figuren ohne Belastung reichen 10 bis 15 Prozent aus. So sparen Sie Material und Druckzeit, ohne dass die Optik leidet.
