Der 3D-Druck hat sich in der Luft- und Raumfahrt von einer reinen Prototypentechnik zu einem festen Bestandteil der Fertigung entwickelt. Triebwerkskomponenten, Kabinenteile und Halterungen werden heute additiv hergestellt, weil sich damit Gewicht sparen und komplexe Geometrien realisieren lassen. Wer sich mit Aerospace 3D Druck Anwendungen beschäftigt, stößt schnell auf zwei zentrale Fragen: Was lässt sich sinnvoll drucken, und welche Anforderungen muss ein gedrucktes Bauteil erfüllen? Dieser Artikel ordnet die wichtigsten Einsatzbereiche ein und erklärt, worauf es bei Material, Verfahren und Qualität ankommt.
In der Luft- und Raumfahrt kommt 3D-Druck vor allem für leichte Strukturbauteile, Halterungen, Gehäuse, Kanäle und Prototypen zum Einsatz. Die Verfahren reichen vom Kunststoffdruck für Werkzeuge und Vorrichtungen bis zum Metalldruck für belastbare Funktionsteile. Entscheidend sind Gewichtsreduktion, Bauteilkomplexität und die Möglichkeit, Kleinserien wirtschaftlich zu fertigen. Für Konzeptmodelle und funktionale Prototypen ist der Einstieg vergleichsweise einfach, während zertifizierte Serienteile strenge Prüf- und Dokumentationsanforderungen erfüllen müssen.
Die Bandbreite der additiv gefertigten Teile in der Branche ist groß. Sie lässt sich grob nach Einsatzzweck ordnen.

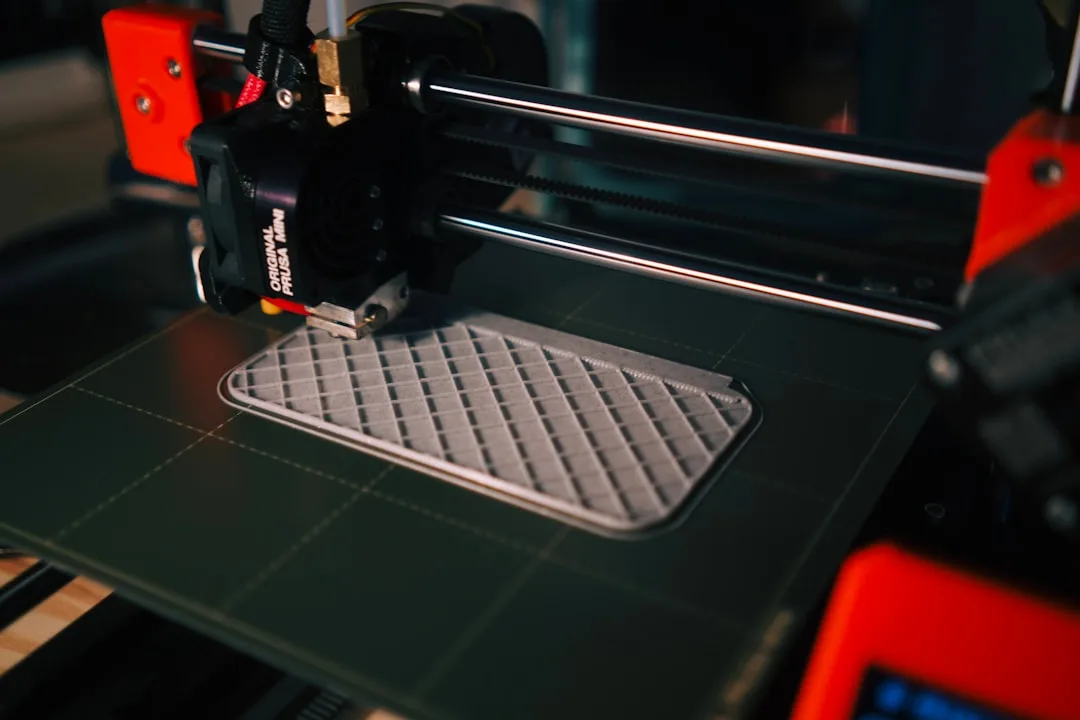

Gewicht ist in der Luftfahrt ein direkter Kostenfaktor. Jedes eingesparte Kilogramm senkt den Treibstoffverbrauch über die gesamte Lebensdauer eines Flugzeugs. Mit 3D-Druck lassen sich Bauteile mit inneren Gitterstrukturen fertigen, die bei gleicher Stabilität deutlich leichter sind als konventionell gefräste Teile. Typische Beispiele sind Halterungen (im Fachjargon Brackets), Kabelkanäle und Verbindungselemente in der Kabine.
Im Triebwerksbereich werden komplexe Metallteile gedruckt, die sich sonst nur aus vielen Einzelkomponenten zusammensetzen ließen. Ein additiv gefertigtes Bauteil kann mehrere Funktionen in einem Stück vereinen. Das reduziert Montageaufwand und potenzielle Fehlerquellen. Solche Teile stellen jedoch die höchsten Anforderungen an Material und Prozesskontrolle.
Bevor ein Bauteil in Serie geht, entstehen zahlreiche Zwischenstufen. Hier spielt 3D-Druck seine Stärke aus, weil sich Designänderungen schnell umsetzen lassen. Ingenieure können eine Idee innerhalb weniger Tage als greifbares Modell in der Hand halten. Wie ein solcher Entwicklungsablauf im Detail funktioniert, lässt sich gut anhand von klassischen Prototypen aus dem 3D-Druck nachvollziehen, bei denen Materialwahl und Verfahren eng zusammenspielen.
Neben den Flugteilen selbst profitiert die Produktion von gedruckten Hilfsmitteln. Montagevorrichtungen, Bohrschablonen und Prüflehren entstehen schneller und günstiger als in der herkömmlichen Werkzeugfertigung. Auch Ersatzteile für ältere Systeme lassen sich auf Basis eines 3D-Modells nachfertigen, wenn Originalteile nicht mehr verfügbar sind.
Die Materialauswahl richtet sich immer nach dem Einsatzort des Bauteils. Ein Kabinenteil hat andere Anforderungen als eine Halterung im Motorraum.
Für belastbare Funktionsteile kommen vor allem Titanlegierungen und hochfeste Aluminiumlegierungen zum Einsatz. Titan überzeugt durch ein sehr gutes Verhältnis von Festigkeit zu Gewicht und ist korrosionsbeständig. Es eignet sich für strukturelle Bauteile, ist in der Verarbeitung aber anspruchsvoll und teuer. Wer die Eigenschaften metallischer Werkstoffe im 3D-Druck genauer verstehen möchte, findet in unserem Beitrag zu Edelstahl im 3D-Druck einen guten Einstieg in Verfahren und Grenzen.
Nicht jedes Teil muss aus Metall bestehen. Für Kabinenteile, Gehäuse und Halterungen mit geringerer Belastung eignen sich Hochleistungspolymere. Dazu zählen faserverstärkte Werkstoffe wie PA12+CF15 (mit Kohlenstofffasern verstärktes Polyamid), das eine gute Steifigkeit bei geringem Gewicht bietet. Solche Kunststoffe werden im FDM-Verfahren verarbeitet und eignen sich für funktionale Teile ohne extreme Temperaturbelastung.
Als Faustregel gilt: Wer maximale Festigkeit bei hoher Temperatur benötigt, greift zu Metall. Wer ein leichtes, formstabiles Bauteil mit moderater Belastung braucht, ist mit faserverstärkten Kunststoffen oft besser bedient. Für reine Anschauungs- und Konzeptmodelle reichen Standardmaterialien wie PLA oder PETG, die schnell und kostengünstig zu drucken sind.
Obwohl 3D-Druck viele Vorteile bietet, gibt es in der Luft- und Raumfahrt klare Grenzen und Auflagen zu beachten.
Ein Bauteil muss bei jedem Druck identische Eigenschaften aufweisen. Das setzt eine genaue Kontrolle von Temperatur, Materialqualität und Druckparametern voraus. In der Serienfertigung wird jeder Prozessschritt dokumentiert, damit sich die Qualität nachweisen lässt.
Gedruckte Teile erreichen selten direkt aus dem Drucker die geforderte Toleranz. Funktionsflächen werden häufig nachbearbeitet, etwa durch Fräsen oder Schleifen. Bei der Konstruktion sollte deshalb von Anfang an berücksichtigt werden, welche Flächen später bearbeitet werden müssen.
Serienteile für Flugzeuge unterliegen strengen Zulassungsverfahren. Material, Prozess und Prüfung müssen dokumentiert und freigegeben sein. Für Prototypen, Vorrichtungen und Anschauungsmodelle gilt dieser Aufwand nicht, weshalb der 3D-Druck gerade in der frühen Entwicklungsphase besonders attraktiv ist.
Der additive Weg lohnt sich besonders dann, wenn kleine Stückzahlen gefragt sind oder wenn ein Bauteil eine komplexe Geometrie hat, die sich konventionell nur schwer herstellen lässt. Auch bei der schnellen Iteration in der Entwicklung ist der Zeitvorteil erheblich. Für sehr große Stückzahlen einfacher Teile bleibt der klassische Formenbau oft günstiger.
Gerade in der Produktentwicklung zeigt sich der Nutzen deutlich. Ein Team kann verschiedene Varianten drucken, testen und verwerfen, bevor eine Entscheidung fällt. Das reduziert das Risiko teurer Fehlkonstruktionen. Für kleine Serien funktionaler Bauteile ist der 3D-Druck eine wirtschaftliche Alternative, weil keine teuren Formen nötig sind.
Diese Prinzipien gelten übrigens nicht nur für die Luftfahrt. Auch bei individuellen Objekten wie personalisierten 3D-Druck-Produkten zeigt sich derselbe Vorteil: kleine Stückzahlen ohne Werkzeugkosten, dafür mit hoher Gestaltungsfreiheit.
3D-Druck in der Luft- und Raumfahrt reicht vom einfachen Konzeptmodell bis zum belastbaren Metallbauteil. Die wichtigsten Vorteile sind Gewichtsreduktion, Gestaltungsfreiheit und die wirtschaftliche Fertigung kleiner Serien. Wer die Anforderungen an Material, Reproduzierbarkeit und Nachbearbeitung von Anfang an einplant, kann das Verfahren gezielt einsetzen. Für Prototypen und funktionale Kleinserien ist der Einstieg unkompliziert, während zertifizierte Serienteile deutlich mehr Aufwand erfordern.
Welche Bauteile werden in der Luftfahrt am häufigsten gedruckt?
Am häufigsten sind Halterungen, Kabelkanäle, Gehäuse und Prototypen. Dazu kommen Montagevorrichtungen und Ersatzteile für die Produktion. Belastbare Funktionsteile aus Metall werden ebenfalls gedruckt, unterliegen aber strengeren Anforderungen.
Welche Materialien eignen sich für 3D-Druck in der Raumfahrt?
Für belastbare Teile werden vor allem Titan- und Aluminiumlegierungen genutzt. Für leichtere Bauteile eignen sich faserverstärkte Kunststoffe wie PA12+CF15. Reine Konzeptmodelle lassen sich günstig mit PLA oder PETG drucken.
Warum wird 3D-Druck für Prototypen in der Luftfahrt genutzt?
Weil sich Designänderungen schnell umsetzen lassen und keine teuren Formen nötig sind. Ingenieure können Varianten innerhalb weniger Tage drucken, testen und anpassen. Das senkt das Risiko teurer Fehlkonstruktionen.
Sind gedruckte Luftfahrtteile ohne Nachbearbeitung einsatzbereit?
In der Regel nicht. Funktionsflächen mit engen Toleranzen werden meist nachbearbeitet, etwa durch Fräsen oder Schleifen. Bei der Konstruktion sollte man diese Bereiche von Anfang an einplanen.
Lohnt sich 3D-Druck auch für kleine Serien?
Ja, besonders bei kleinen Stückzahlen und komplexen Geometrien. Da keine Formen gebaut werden müssen, ist das Verfahren wirtschaftlich. Für sehr große Serien einfacher Teile bleibt der klassische Formenbau oft günstiger.
