FDM ist das mit Abstand am weitesten verbreitete 3D-Druckverfahren, sowohl in Werkstätten und Büros als auch in der professionellen Auftragsfertigung. Wer sich zum ersten Mal mit dem Thema beschäftigt, stößt schnell auf die englische Suchanfrage nach der Bedeutung von FDM im 3D-Druck (im Englischen what is fdm 3d printing) und auf ein Kürzelfeld aus FDM, FFF, SLA und SLS. Dieser Artikel ordnet die Begriffe ein, erklärt den Prozessablauf Schritt für Schritt und zeigt, welche Materialien, Genauigkeiten und Bauteilarten realistisch sind. Am Ende steht eine Checkliste, mit der sich ein FDM-Auftrag sauber vorbereiten lässt.
Die kurze Antwort: Wofür FDM steht und wie es funktioniert
FDM (Fused Deposition Modeling, auf Deutsch etwa Schmelzschichtung) ist ein additives Fertigungsverfahren, bei dem ein thermoplastischer Kunststoffdraht aufgeschmolzen und Schicht für Schicht zu einem Bauteil aufgetragen wird. Eine beheizte Düse fährt die Kontur jeder Schicht ab, das Material kühlt ab und verbindet sich mit der darunterliegenden Lage. So entsteht das Objekt von unten nach oben aus vielen dünnen Ebenen.
Das Bauteil ist damit kein gegossener oder gefräster Vollkörper, sondern ein geschichteter Aufbau. Diese Bauweise erklärt beide Seiten des Verfahrens: die große Freiheit bei der Geometrie und die typische Schwachstelle bei Zugbelastung quer zu den Schichten. Wer die technische Definition nachschlagen möchte, findet sie im Überblicksartikel zur Fused Filament Fabrication, der das schichtweise Schmelzen und Auftragen von Filament beschreibt.
FDM oder FFF: Warum es zwei Namen für dasselbe Verfahren gibt
Eine der häufigsten Verständnisfragen betrifft das Verhältnis der beiden Kürzel. FFF (Fused Filament Fabrication) bezeichnet technisch dasselbe Verfahren wie FDM. Der Unterschied ist markenrechtlicher Natur: Der Begriff FDM stammt aus dem industriellen Umfeld und war lange geschützt, FFF entstand als freie Bezeichnung für die gleiche Technologie.
Für die Praxis heißt das: Wenn ein Dienstleister FFF anbietet, meint er das Verfahren, das andere FDM nennen. Bei Exostruct laufen beide Bezeichnungen auf denselben Fertigungsweg hinaus. Relevant für das Ergebnis sind nicht die Buchstaben, sondern Material, Schichthöhe, Düsendurchmesser und Bauteilorientierung.
Der FDM-Prozess Schritt für Schritt
Der Weg vom Modell zum fertigen Teil folgt bei fast jedem Auftrag derselben Reihenfolge.
1. Digitales Modell und Dateiformat
Am Anfang steht ein dreidimensionales Modell, meist als STL oder 3MF exportiert. Das Modell muss geschlossen sein, also keine Löcher in der Oberfläche und keine sich selbst durchdringenden Flächen enthalten. Fehlerhafte Dateien führen zu Lücken im Druck oder zu Abbrüchen. Wenn noch kein Modell existiert, lässt es sich auf Basis von Skizzen, Fotos oder Maßangaben konstruieren.
2. Slicing als Software-Schritt
Eine Slicing-Software zerlegt das Modell in Schichten und erzeugt daraus die Steuerbefehle für den Drucker. Hier werden die Parameter festgelegt, die das spätere Bauteil prägen: Schichthöhe, Füllgrad, Wandstärke, Stützstrukturen und Druckgeschwindigkeit. Dieser Schritt ist der eigentliche Hebel für Qualität. Ein identisches Modell kann je nach Slicing als schnelles Anschauungsmodell oder als belastbares Funktionsteil entstehen.
3. Druckvorgang

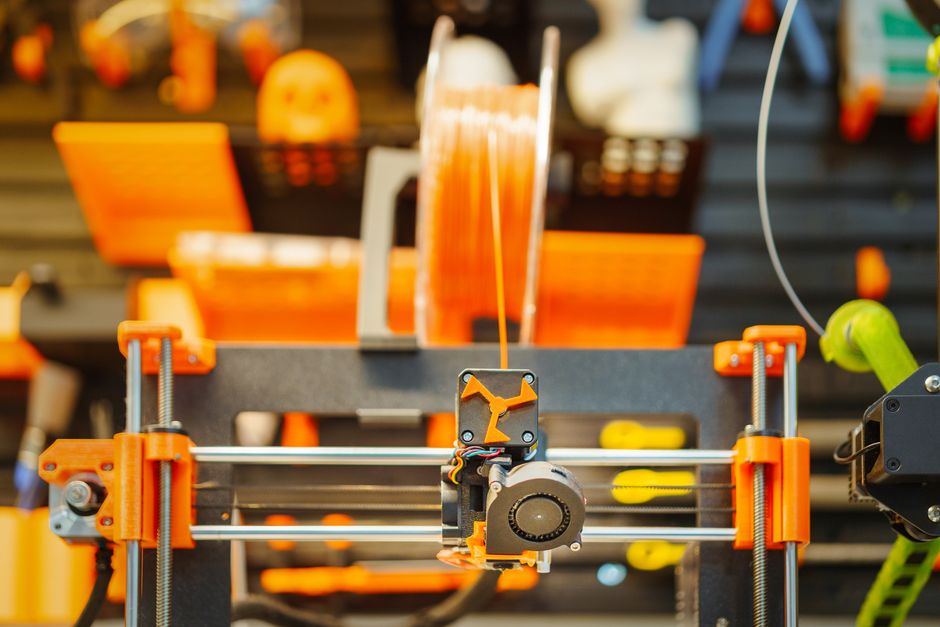

Das Filament wird durch die beheizte Düse gefördert und auf die Bauplattform aufgetragen. Überhänge ab einem bestimmten Winkel benötigen Stützmaterial, das später entfernt wird. Je nach Größe und Detailgrad dauert ein Druck wenige Stunden bis mehrere Tage.
4. Nachbearbeitung
Nach dem Abkühlen werden Stützstrukturen entfernt und Ansatzstellen geglättet. Optional folgen Schleifen, Lackieren oder das Einsetzen von Gewindeeinsätzen. Wie viel Nacharbeit sinnvoll ist, hängt davon ab, ob das Teil sichtbar verbaut wird oder rein funktional arbeitet. Eine realistische Einordnung dazu bietet der Beitrag darüber, was beim Druck über einen Dienstleister tatsächlich zu erwarten ist.
Welche Materialien sich im FDM-Druck verarbeiten lassen
Die Materialwahl entscheidet stärker über die Eignung eines Bauteils als das Verfahren selbst. Sinnvoll ist es, vom Anwendungsfall aus zu denken.
PLA (Polylactid) ist formstabil, maßhaltig und unkompliziert zu drucken, aber wenig hitzebeständig. Es eignet sich für Anschauungsmodelle, Dekoration, Modellbauteile und Designprototypen ohne thermische Belastung.
PETG verbindet gute Zähigkeit mit höherer Temperaturtoleranz als PLA. Typische Anwendungen sind Halterungen, Gehäuseteile und Bauteile, die gelegentlich Feuchtigkeit oder Sonnenlicht ausgesetzt sind.
ABS ist temperaturbeständiger und schlagzäher, neigt beim Druck aber stärker zum Verzug und verlangt eine kontrollierte Bauraumtemperatur. Es kommt bei Bauteilen infrage, die im warmen Umfeld arbeiten.
TPU (Thermoplastisches Polyurethan) ist flexibel und elastisch. Damit lassen sich Dichtungen, Dämpfer, Griffe oder Schutzhüllen fertigen, bei denen ein starres Material versagen würde.
PP (Polypropylen) ist chemikalienbeständig und zäh, aber anspruchsvoll in der Haftung auf der Bauplattform.
PA12+CF15, ein mit 15 Prozent Kohlenstofffasern verstärktes Polyamid, ist die Wahl für steife, formstabile Funktionsbauteile mit höherer mechanischer Anforderung. Die Faserverstärkung erhöht die Steifigkeit, macht das Material aber spröder als unverstärktes Nylon.
Als Faustregel gilt: Je näher ein Bauteil an einer echten mechanischen oder thermischen Belastung liegt, desto genauer sollte der Einsatzfall vor der Materialwahl beschrieben werden. Pauschale Aussagen zur Belastbarkeit sind ohne konkrete Bauteildaten nicht seriös.
Genauigkeit und Geschwindigkeit des FDM-Verfahrens
Zwei Fragen tauchen bei FDM besonders häufig auf: wie genau und wie schnell gedruckt wird.
Die Genauigkeit hängt im FDM-Verfahren vor allem von Schichthöhe, Düsendurchmesser, Materialschwund beim Abkühlen und Bauteilorientierung ab. Feine Schichten liefern glattere Flächen und schärfere Details, verlängern aber die Druckzeit deutlich. Scharfe Innenkanten und sehr dünne Stege sind konstruktiv anspruchsvoll, weil die Düse eine physische Breite hat. Für hohe Detailtreue an kleinen Teilen ist der Harzdruck oft die bessere Wahl. Welches Verfahren wann passt, ist im Vergleich von FDM und SLA im direkten Gegenüberstellung ausführlich beschrieben.
Die Geschwindigkeit ist selten eine reine Maschinenfrage. Ein flaches, kompaktes Bauteil mit grober Schichthöhe entsteht schnell, ein hohes Teil mit feiner Schicht und vielen Stützstrukturen dauert ein Vielfaches. Wer Zeit sparen will, hat drei wirksame Hebel: geringere Bauteilhöhe in Druckrichtung, größere Schichthöhe an unkritischen Flächen und ein Design, das ohne Stützmaterial auskommt.
FDM im Vergleich zu anderen 3D-Druckverfahren
FDM ist nicht das einzige additive Verfahren, aber das mit dem breitesten Anwendungsfenster.
SLA und DLP härten flüssiges Harz mit UV-Licht aus. Sie liefern feinere Details und glattere Oberflächen, die Teile sind aber in der Regel spröder und weniger temperaturstabil.
SLS verschmilzt Kunststoffpulver mit einem Laser. Der Vorteil liegt darin, dass das umgebende Pulver das Bauteil stützt, wodurch komplexe Geometrien ohne Stützstrukturen möglich sind.
PolyJet und ColorJet arbeiten mit Tröpfchenauftrag und ermöglichen mehrfarbige oder mehrmaterialige Modelle, was besonders für optische Prototypen interessant ist. Wer die Verfahren nebeneinander sehen möchte, findet die Einordnung im Überblick über FDM, SLS und PolyJet.
FDM bleibt in vielen Projekten die pragmatische Wahl, weil die Materialvielfalt groß, die Bauteilgröße flexibel und das Kostenniveau vergleichsweise niedrig ist.
Wofür sich FDM in der Praxis eignet
Typische Anwendungen lassen sich in vier Gruppen fassen.
- Prototypen und Designmodelle: schnelle physische Prüfung von Form, Passung und Ergonomie im Entwicklungsprozess.
- Funktionsbauteile: Halterungen, Vorrichtungen, Adapter, Gehäuse für Elektronik oder Montagehilfen.
- Ersatz- und Sonderteile: nicht mehr lieferbare Kunststoffteile oder Bauteile, für die es nie eine Serienlösung gab. Ob ein bestimmtes Teil ersetzbar ist, hängt von Geometrie, Belastung und vorhandenen Maßen ab und muss im Einzelfall geprüft werden.
- Kleinserien: Stückzahlen, bei denen sich ein Spritzgusswerkzeug nicht rechnet. FDM ist hier attraktiv, weil keine Werkzeugkosten anfallen und Änderungen zwischen zwei Chargen ohne Zusatzaufwand möglich sind.
Grenzen des Verfahrens
Obwohl FDM viele Vorteile bietet, gibt es klare Grenzen. Die Schichtstruktur bleibt sichtbar und führt zu einer richtungsabhängigen Festigkeit: Belastung entlang der Schichtebene verträgt ein Bauteil besser als Zug quer dazu. Sehr feine Details, dünne freistehende Wände und scharfe Innenradien stoßen an physikalische Grenzen der Düse. Bei großen Stückzahlen kippt die Wirtschaftlichkeit ab einem bestimmten Punkt zugunsten klassischer Verfahren, weil die Druckzeit linear mit der Stückzahl steigt. Und temperaturkritische Anwendungen verlangen eine sorgfältige Materialwahl statt eines Standardmaterials.
Checkliste vor dem FDM-Druckauftrag
Diese sieben Punkte klären die wichtigsten Fragen vorab und verhindern Rückfragen und Nacharbeit.
- Liegt ein geschlossenes 3D-Modell als STL oder 3MF vor, oder muss es noch konstruiert werden?
- Sind die kritischen Maße und Toleranzen benannt, insbesondere an Passungen und Bohrungen?
- Welcher Belastung ist das Bauteil ausgesetzt: mechanisch, thermisch, chemisch oder gar keiner?
- Wird das Teil sichtbar verbaut, oder spielt die Oberfläche keine Rolle?
- Welche Stückzahl wird benötigt, und ist eine spätere Wiederholung geplant?
- Gibt es eine feste Terminvorgabe, an der sich Schichthöhe und Ausrichtung orientieren müssen?
- Sind Nachbearbeitungen wie Lackieren, Gewindeeinsätze oder Verkleben vorgesehen?
Wie sich diese Punkte auf den Preis auswirken, erklärt die Übersicht dazu, was 3D-Druck tatsächlich kostet. Grundsätzlich bestimmen Bauteilgröße, Material, Druckdauer und Komplexität den Aufwand, weshalb eine Preisangabe immer projektbezogen erfolgt.
Fazit
FDM ist ein Verfahren, bei dem thermoplastisches Filament aufgeschmolzen und schichtweise zu einem Bauteil aufgebaut wird. Es überzeugt durch Materialvielfalt, wirtschaftliche Kleinserien und eine hohe Gestaltungsfreiheit, verlangt aber eine bewusste Entscheidung über Material, Ausrichtung und Schichthöhe. Wer den Einsatzfall vorab klar beschreibt, bekommt aus demselben Modell ein deutlich besseres Ergebnis. Vertiefend erklärt der Beitrag zur Funktionsweise und den Einsatzbereichen des FDM-Drucks, worauf es bei der Umsetzung im Detail ankommt.
Häufige Fragen
Wofür steht die Abkürzung FDM im 3D-Druck?
FDM steht für Fused Deposition Modeling, auf Deutsch Schmelzschichtung. Dabei wird thermoplastisches Filament aufgeschmolzen und Schicht für Schicht zu einem Bauteil aufgetragen.
Was ist der Unterschied zwischen FDM und FFF?
Technisch keiner. FFF (Fused Filament Fabrication) ist die freie Bezeichnung für dasselbe Verfahren, weil der Begriff FDM aus dem industriellen Umfeld stammt und lange markenrechtlich geschützt war.
Was ist der Unterschied zwischen FDM und SLA?
FDM verarbeitet festes Filament durch Aufschmelzen, SLA härtet flüssiges Harz mit UV-Licht aus. SLA liefert feinere Details und glattere Oberflächen, FDM bietet mehr Materialoptionen und ist bei größeren Bauteilen wirtschaftlicher.
Wie genau ist der FDM-Druck?
Die Genauigkeit hängt von Schichthöhe, Düsendurchmesser, Materialschwund und Bauteilorientierung ab. Für maßkritische Bereiche sollten Toleranzen vorab benannt werden, damit Ausrichtung und Parameter darauf abgestimmt werden können.
Eignet sich FDM für Kleinserien?
Ja, gerade dort spielt das Verfahren seine Stärke aus, weil keine Werkzeugkosten anfallen und Änderungen zwischen zwei Chargen ohne Zusatzaufwand möglich sind. Bei sehr hohen Stückzahlen wird Spritzguss ab einem bestimmten Punkt wirtschaftlicher.
Welche Datei brauche ich für einen FDM-Druckauftrag?
Üblich sind STL oder 3MF. Das Modell muss geschlossen sein, also ohne Löcher in der Oberfläche. Liegt noch kein Modell vor, kann es auf Basis von Skizzen, Fotos oder Maßangaben konstruiert werden.
