Vision Controlled Jetting (VCJ) einfach erklärt

Additive Fertigung entwickelt sich weiter, und regelmäßig tauchen neue Verfahren auf, die anders arbeiten als die bekannten Systeme. Eines davon ist Vision Controlled Jetting (VCJ), ein vergleichsweise junges Verfahren aus der Familie der additiven Fertigungsverfahren. Wer sich mit 3D-Druck-Dienstleistungen beschäftigt, stößt zunehmend auf den Begriff VCJ 3D-Druck und fragt sich zu Recht, was dahinter steckt. Dieser Artikel erklärt, wie das Verfahren funktioniert, worin es sich von etablierten Methoden wie FDM oder Resin-Druck unterscheidet und wann sich ein Blick darauf lohnt.

Was ist Vision Controlled Jetting? Die schnelle Antwort

Vision Controlled Jetting ist ein additives Fertigungsverfahren, bei dem flüssiges Material tröpfchenweise aufgetragen und Schicht für Schicht zu einem Bauteil aufgebaut wird. Das Besondere ist die Kamerasteuerung: Ein optisches System scannt nach jeder Schicht die tatsächliche Oberfläche und gleicht sie mit dem digitalen Modell ab. Der Drucker korrigiert die nächste Schicht auf Basis dieser Messung. Dadurch entfällt der sonst übliche mechanische Abziehschritt, und das Verfahren kann auch zähflüssige, industrienahe Kunststoffe verarbeiten.

Kurz gesagt: VCJ verbindet den tröpfchenbasierten Materialauftrag mit einer laufenden optischen Qualitätskontrolle direkt im Druckprozess.

Wie funktioniert das VCJ Verfahren im Detail?

Das Grundprinzip ähnelt dem klassischen Material Jetting, bei dem ein Druckkopf feine Materialtröpfchen aufträgt, ähnlich wie ein Tintenstrahldrucker. Bei Vision Controlled Jetting kommt eine zusätzliche Rückkopplungsschleife hinzu.

Materialauftrag durch Düsen

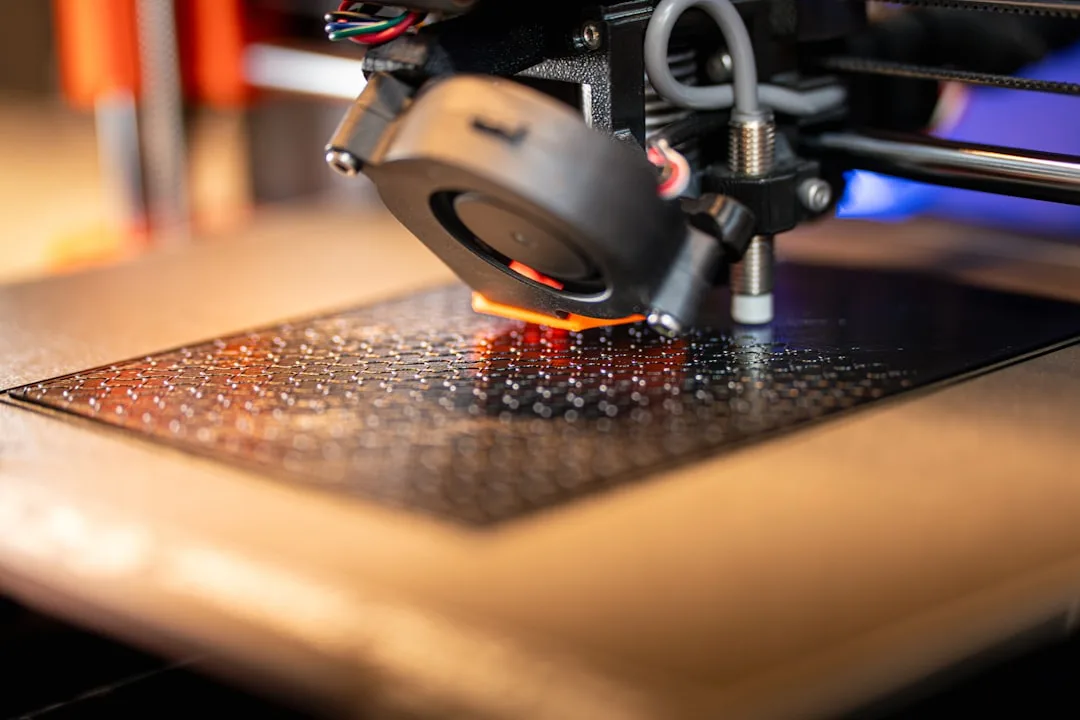

Ein Druckkopf mit vielen Düsen trägt das Aufbaumaterial und ein Stützmaterial gleichzeitig auf. Das Stützmaterial füllt Hohlräume und Überhänge, damit auch komplexe Geometrien stabil bleiben, bis das Bauteil fertig ist. Nach dem Druck wird es wieder entfernt.

Optische Kontrolle nach jeder Schicht

Hier liegt der eigentliche Unterschied. Ein Kamerasystem erfasst nach jeder Lage die reale Höhe und Form der aufgetragenen Fläche. Aus diesen Daten berechnet die Software Abweichungen und passt die Materialmenge der Folgeschicht an. Weil das System die Ist-Geometrie kennt, muss keine mechanische Klinge die Oberfläche planieren. Das erlaubt den Einsatz von Materialien, die sich sonst nur schwer im Jetting-Verfahren verarbeiten lassen.

Aushärtung und Materialien

Je nach Materialsystem härtet das aufgetragene Material aus, etwa durch UV-Licht oder einen thermischen Schritt. Ein Ziel des Verfahrens ist es, elastische und technische Kunststoffe wie Polyurethane zu verarbeiten, die den mechanischen Eigenschaften von Serienmaterialien nahekommen. Damit richtet sich VCJ stärker an funktionale Bauteile als an reine Anschauungsmodelle.

VCJ im Vergleich zu FDM, Resin und Material Jetting

Wer das Verfahren einordnen möchte, vergleicht es am besten mit den Methoden, die heute im 3D-Druck-Service üblich sind.

VCJ gegenüber FDM

Beim FDM (Fused Deposition Modeling) wird thermoplastisches Filament geschmolzen und als Strang aufgetragen. Das Verfahren ist robust, günstig und für viele Prototypen und funktionale Teile die erste Wahl. Grundlagen dazu erklärt die Beschreibung des <a href="https://en.wikipedia.org/wiki/Fusedfilamentfabrication“>FDM-Druckverfahrens bei Wikipedia. FDM zeigt allerdings sichtbare Schichten und stößt bei sehr feinen Details an Grenzen. VCJ arbeitet feiner und kann mehrere Materialien in einem Bauteil kombinieren, ist dafür aber ein industrielles Nischenverfahren und deutlich weniger verbreitet.

VCJ gegenüber Resin-Druck (SLA und DLP)

Beim Harzdruck wird flüssiges Photopolymer schichtweise mit UV-Licht ausgehärtet, wie es die Erläuterung zur Stereolithografie beschreibt. Resin liefert sehr glatte Oberflächen und feine Details, ist aber oft spröder und weniger belastbar. Wie sich SLA und DLP in der Praxis verhalten und wo ihre Grenzen liegen, lesen Sie in unserem Beitrag zu den Stärken und Schwächen des Harzdrucks. VCJ zielt im Gegensatz dazu auf elastischere, technisch belastbarere Materialien und auf Mehrmaterialbauteile.

VCJ gegenüber klassischem Material Jetting

Gegenüber herkömmlichem Material Jetting ist der Verzicht auf die mechanische Nivellierung der zentrale Fortschritt. Das reduziert einen fehleranfälligen Schritt und öffnet das Verfahren für zähere Materialien. Der Preis dafür ist ein komplexes optisches System und ein hoher Entwicklungsstand, der VCJ vorerst auf industrielle Anwender begrenzt.

Wann lohnt sich ein Blick auf VCJ?

Vision Controlled Jetting ist kein Allzweckverfahren, sondern auf bestimmte Anforderungen zugeschnitten. Die folgende Checkliste hilft bei der Einordnung:

1. Sie benötigen elastische oder gummiähnliche Bauteile mit seriennahen Eigenschaften.
2. Ihr Bauteil kombiniert mehrere Materialien oder unterschiedliche Härten in einem Stück.
3. Feine Details und eine gleichmäßige Maßhaltigkeit sind wichtiger als niedrige Stückkosten.
4. Es geht um funktionale Teile, nicht nur um Anschauungsmodelle.
5. Sie planen eher eine Serie mit gleichbleibender Qualität als einen einzelnen Prototyp.

Treffen mehrere Punkte zu, ist VCJ technisch interessant. Für viele private und gewerbliche Projekte bleiben etablierte Verfahren jedoch die wirtschaftlichere Wahl. Als Faustregel gilt: Solange FDM oder Resin die Anforderungen an Material und Oberfläche erfüllen, gibt es selten einen zwingenden Grund für ein industrielles Spezialverfahren.

Nachbearbeitung und praktische Grenzen

Wie bei den meisten additiven Verfahren ist der Druck nicht der letzte Schritt. Bei VCJ muss vor allem das Stützmaterial entfernt werden, was je nach Materialsystem chemisch oder mechanisch erfolgt. Danach folgen abhängig vom Bauteil weitere Schritte wie Reinigung oder eine finale Aushärtung. Die additive Fertigung ersetzt also nicht die Nachbearbeitung, sie verlagert sie nur.

Obwohl VCJ viele Vorteile bietet, gibt es auch Grenzen zu beachten. Das Verfahren ist noch jung, die Anlagen sind teuer, und es steht längst nicht flächendeckend zur Verfügung. Für Rapid Prototyping im klassischen Sinn, also die schnelle Herstellung physischer Testmodelle, sind FDM und Resin heute deutlich zugänglicher. Eine allgemeine Einordnung liefert die Definition von Rapid Prototyping.

Wichtig für die Praxis: Die Materialwahl und das Verfahren sollten immer aus der Aufgabe des Bauteils abgeleitet werden. Ob ein Teil mechanisch belastet wird, wie genau es sein muss und in welcher Stückzahl es entsteht, entscheidet stärker über das passende Verfahren als der Neuheitsgrad einer Technik. Wie sich diese Faktoren auf den Preis auswirken, zeigt unser Überblick zu den Einflussfaktoren auf die 3D-Druck-Kosten.

Was das für Ihr Projekt bedeutet

Vision Controlled Jetting zeigt, wohin sich die additive Fertigung entwickelt: hin zu mehr Prozesskontrolle, seriennahen Materialien und Mehrmaterialbauteilen. Für die meisten Aufträge, die heute anfallen, sind die bewährten Verfahren FDM, SLA und DLP jedoch ausgereift, verfügbar und wirtschaftlich. Exostruct arbeitet mit diesen etablierten Verfahren und wählt Material und Methode passend zu Ihrem Bauteil aus. Wer die Möglichkeiten neuer Technologien verstehen will, trifft damit auch bessere Entscheidungen für sein aktuelles Projekt.

Häufige Fragen

Was bedeutet Vision Controlled Jetting einfach erklärt?

Es ist ein 3D-Druckverfahren, das flüssiges Material tröpfchenweise aufträgt und nach jeder Schicht mit Kameras kontrolliert. Anhand der Messung korrigiert der Drucker die nächste Schicht, wodurch der übliche mechanische Abziehschritt entfällt.

Worin unterscheidet sich VCJ von FDM und Resin-Druck?

FDM trägt geschmolzenes Filament als Strang auf, Resin härtet flüssiges Harz mit UV-Licht aus. VCJ arbeitet tröpfchenbasiert mit optischer Kontrolle und zielt auf elastische, seriennahe Materialien sowie Mehrmaterialbauteile.

Für welche Anwendungen eignet sich VCJ?

Vor allem für funktionale Bauteile mit elastischen oder gummiähnlichen Eigenschaften, für Teile mit mehreren Materialien und für Anwendungen, bei denen gleichbleibende Qualität wichtiger ist als niedrige Stückkosten.

Bietet Exostruct Vision Controlled Jetting an?

Exostruct arbeitet mit den etablierten Verfahren FFF/FDM sowie DLP/SLA. Diese decken private und gewerbliche Projekte zuverlässig ab. Bei Fragen zur passenden Methode für Ihr Bauteil beraten wir telefonisch, per Online-Meeting oder E-Mail.

Ist bei VCJ eine Nachbearbeitung nötig?

Ja. Das Stützmaterial wird nach dem Druck entfernt, je nach System chemisch oder mechanisch. Danach folgen häufig Reinigung und eine finale Aushärtung, bevor das Bauteil einsatzbereit ist.
