Rastverbindungen gehören zu den nützlichsten Konstruktionselementen im 3D-Druck. Sie verbinden zwei Bauteile ohne Schrauben, Kleber oder zusätzliche Werkzeuge und lassen sich in vielen Fällen mehrfach öffnen und schließen. Genau darin liegt aber auch die Schwierigkeit: Eine schlecht ausgelegte Rastnase bricht beim ersten Einrasten oder hält nach wenigen Zyklen nicht mehr. Dieser Artikel zeigt, worauf es beim Snap-Fit 3D-Druck Design ankommt, welche Typen es gibt und wie Sie funktionale Verbindungen so konstruieren, dass sie im Alltag zuverlässig halten.

Die schnelle Antwort: Was macht einen guten Snap-Fit aus?
Ein funktionaler Snap-Fit im 3D-Druck braucht das richtige Material, die passende Druckrichtung und eine durchdachte Geometrie. Wählen Sie ein zähes, leicht flexibles Material statt eines spröden. Legen Sie die Rastnase so aus, dass sie quer zur Schichtrichtung belastet wird, nicht entlang der Schichtgrenzen. Runden Sie den Übergang am Fuß der Feder ab, um Spannungsspitzen zu vermeiden. Und rechnen Sie den maximalen Federweg lieber konservativ, damit die Verbindung im Bereich der elastischen Verformung bleibt und nicht bricht.
Was ist ein Snap-Fit und wann lohnt er sich?
Ein Snap-Fit (Rastverbindung) ist eine formschlüssige Verbindung, bei der ein federndes Element kurz ausgelenkt wird und danach in eine Aussparung zurückschnappt. Der Vorteil liegt auf der Hand. Sie sparen Verbindungselemente, verkürzen die Montage und erhalten ein sauberes Bauteil ohne sichtbare Schrauben.
Besonders sinnvoll sind Rastverbindungen bei Gehäusen, Deckeln, Klipphalterungen und Steckverbindungen. Wenn Sie ein Elektronikgehäuse konstruieren, das sich zu Wartungszwecken öffnen lassen soll, ist ein Snap-Fit oft die elegantere Lösung als eine Verschraubung. Auch bei Prototypen zahlt sich das aus, weil Sie Varianten schnell testen können, ohne jedes Mal Montagematerial zu beschaffen.
Grenzen gibt es trotzdem. Rastverbindungen, die sehr häufig geöffnet und geschlossen werden, ermüden mit der Zeit. Für hohe Dauerlasten oder sicherheitsrelevante Verbindungen ist eine Schraubverbindung meist die verlässlichere Wahl.

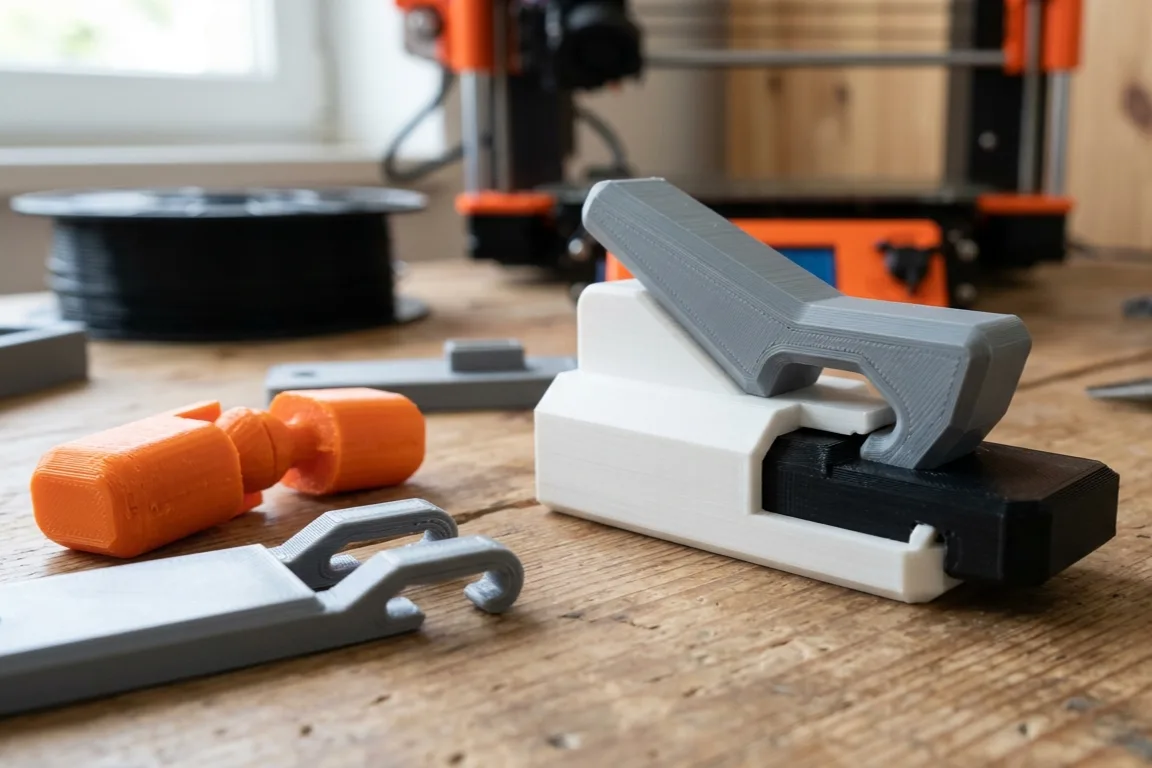

Die wichtigsten Snap-Fit-Typen im Überblick
Nicht jede Rastverbindung funktioniert gleich. Die Wahl des Typs richtet sich nach Bauteil, Belastung und gewünschter Lösbarkeit.
Cantilever-Snap (Federhaken)
Der Federhaken ist der Klassiker. Ein auskragender Arm mit einer Rastnase am Ende biegt sich beim Fügen kurz weg und rastet dann ein. Er eignet sich für Gehäusedeckel, Klemmhalterungen und Abdeckungen. Wichtig ist ein gleichmäßiger Querschnitt, der zur Spitze hin leicht schlanker werden darf, um die Spannung besser zu verteilen.
Ringförmiger Snap (Annular Snap)
Bei dieser Variante rastet ein umlaufender Wulst in eine Nut ein, etwa bei Deckeln runder Dosen oder bei Steckverbindungen für Rohre. Der ringförmige Snap verteilt die Kraft über den gesamten Umfang und hält dadurch oft dichter, lässt sich aber schwerer wieder öffnen.
Kugel- oder Torsions-Snap
Kugelrasten und Torsionselemente kommen zum Einsatz, wenn eine definierte, wiederholbare Haltekraft gefragt ist. Sie sind aufwendiger zu konstruieren, bieten aber ein angenehmes taktiles Einrasten, etwa bei Klappen oder Schaltern.
Snap-Fit richtig konstruieren: die zentralen Designregeln
Die folgenden Regeln entscheiden darüber, ob eine Rastverbindung hält oder beim ersten Versuch bricht.
Material und Verfahren zum Anwendungsfall wählen
Das Material bestimmt maßgeblich, wie viel Federweg eine Rastnase verträgt. PLA (Polylactid) ist formstabil und leicht zu drucken, aber vergleichsweise spröde. Für Snap-Fits mit größerem Federweg ist es deshalb nur bedingt geeignet. PETG (Polyethylenterephthalat glykolmodifiziert) ist zäher und verzeiht mehr Verformung. PP (Polypropylen) und TPU (Thermoplastisches Polyurethan) sind besonders flexibel und ermüden langsamer, was sie für häufig geöffnete Verbindungen interessant macht. Wer Wert auf mechanische Belastbarkeit legt, prüft je nach Anforderung auch ABS oder faserverstärkte Materialien.
Druckseitig gilt: Das schichtweise arbeitende FDM-Verfahren (Fused Deposition Modeling) ist für die meisten Snap-Fits die praktische Wahl, weil es zähe Thermoplaste verarbeitet. Harzbasierte Verfahren wie SLA oder DLP liefern feinere Details, die Teile sind aber oft spröder und für federnde Elemente weniger geeignet.
Druckrichtung beachten
Beim FDM-Druck entstehen Schichten, und zwischen diesen Schichten ist ein Bauteil am schwächsten. Eine Rastnase, deren Feder senkrecht zur Bauplattform gedruckt wird, biegt genau entlang der Schichtgrenzen und bricht leicht. Legen Sie den Federarm deshalb möglichst flach, sodass die Belastung quer zu den Schichten verläuft. Diese eine Entscheidung ist oft der Unterschied zwischen einem funktionierenden und einem brechenden Snap-Fit.
Kanten und Übergänge abrunden
Die höchste Spannung entsteht am Fuß des Federarms, dort wo er in das Grundbauteil übergeht. Eine scharfe Innenkante wirkt hier wie eine Sollbruchstelle. Ein kleiner Radius verteilt die Spannung und erhöht die Lebensdauer deutlich. Wie stark sich das Abrunden von Kanten allgemein auf Stabilität und Druckbarkeit auswirkt, zeigt unser Beitrag dazu, warum abgerundete Kanten im Druck so wichtig sind.
Federweg und Wandstärke aufeinander abstimmen
Der Federweg, also wie weit sich die Rastnase beim Fügen auslenkt, muss im elastischen Bereich des Materials bleiben. Als Faustregel gilt: Lieber einen längeren, dünneren Federarm mit moderater Rastnase als einen kurzen, dicken Arm mit tiefer Nase. Zu dünne Wände bringen jedoch eigene Probleme mit sich. Worauf Sie bei filigranen Geometrien achten sollten, fasst unser Ratgeber zur Designoptimierung für dünnwandige Teile zusammen.
Häufige Fehler und wie Sie sie vermeiden
Viele Snap-Fits scheitern an denselben Punkten. Der häufigste Fehler ist eine zu steile Einführschräge, sodass sich die Verbindung kaum fügen lässt. Eine flache Einführschräge und eine steilere Halteschräge sorgen dafür, dass das Teil leicht einrastet, aber fest sitzt.
Ebenso verbreitet ist eine falsch berechnete Toleranz. Zwischen den fügenden Flächen sollte etwas Spiel eingeplant werden, weil FDM-Teile maßlich leicht schwanken. Ein Spiel von rund 0,2 bis 0,4 Millimeter ist ein guter Startwert, den Sie am Prototyp verfeinern. Genau hier liegt der Wert des 3D-Drucks: Sie drucken eine erste Version, prüfen den Sitz und passen die Geometrie schnell an.
Ein dritter Klassiker ist die Missachtung der Belastungsrichtung. Prüfen Sie schon in der Konstruktion, in welche Richtung die Verbindung im Einsatz gezogen oder gedrückt wird, und richten Sie die Rastnase entsprechend aus.
Snap-Fits bei Prototypen und Elektronikgehäusen
Gerade in der Produktentwicklung spielen Rastverbindungen ihre Stärke aus. Ein Funktionsprototyp lässt sich mit gedruckten Snap-Fits ohne zusätzliche Teile montieren und wieder zerlegen. So testen Sie Passform und Handhabung, bevor Sie in eine Serienfertigung investieren.
Bei Elektronikprototypen ist der Nutzen besonders greifbar. Ein Gehäuse mit Rastdeckel lässt sich zu Messzwecken schnell öffnen, hält die Platine sicher und kommt ohne sichtbare Schrauben aus. Halterungen für Kabel, Sensoren oder Platinen lassen sich als kleine Clips direkt mitdrucken. Wichtig ist auch hier, den späteren Einsatz frühzeitig mitzudenken. Wie oft wird das Gehäuse geöffnet, welche Kräfte wirken, welches Material passt zur Umgebungstemperatur? Bei solchen Fragen können Sie jederzeit Kontakt aufnehmen und Ihr Vorhaben schildern.
Dateiformate und Konstruktionssoftware
Rastverbindungen leben von präzisen Radien, Schrägen und Toleranzen. Deshalb lohnt sich eine parametrische CAD-Software, in der sich Federweg oder Nasenhöhe mit einem Wert anpassen lassen. Für den späteren Druck exportieren Sie das Modell in ein geeignetes Format. Das klassische STL (Standard Tessellation Language) gibt nur die Geometrie als Dreiecksnetz wieder. Das modernere 3MF (3D Manufacturing Format) kann zusätzlich Informationen wie Einheiten, Farben und Materialzuordnung speichern und reduziert Fehlerquellen beim Datenaustausch. Achten Sie beim Export auf eine ausreichend feine Auflösung, damit kleine Radien an den Rastnasen nicht kantig werden.
Fazit
Ein funktionaler Snap-Fit entsteht aus dem Zusammenspiel von Material, Druckrichtung, abgerundeten Übergängen und einem realistisch berechneten Federweg. Wer diese Punkte berücksichtigt und den ersten Prototyp bewusst zum Anpassen der Toleranzen nutzt, erhält Rastverbindungen, die zuverlässig einrasten und lange halten.
Häufige Fragen
Welches Material eignet sich am besten für Snap-Fits im 3D-Druck?
Zähe, leicht flexible Materialien wie PETG, PP oder TPU eignen sich besser als sprödes PLA, weil sie mehr Federweg verkraften und langsamer ermüden. Die genaue Wahl hängt von Federweg und Belastung im Einsatz ab.
Warum bricht meine gedruckte Rastnase beim Einrasten?
Meist liegt es an der Druckrichtung. Wird der Federarm senkrecht gedruckt, biegt er entlang der Schichtgrenzen und bricht. Drucken Sie den Arm möglichst flach und runden Sie den Fuß der Feder ab, um Spannungsspitzen zu vermeiden.
Wie viel Spiel sollte ich bei einem Snap-Fit einplanen?
Ein Spiel von rund 0,2 bis 0,4 Millimeter zwischen den fügenden Flächen ist ein guter Startwert für FDM-Druck. Den genauen Wert verfeinern Sie am besten am ersten Prototyp, da gedruckte Teile maßlich leicht schwanken.
Eignen sich Snap-Fits für Verbindungen, die oft geöffnet werden?
Ja, wenn Sie ein ermüdungsarmes Material und einen ausreichend langen Federarm wählen. Bei sehr vielen Zyklen oder hohen Dauerlasten ist eine Schraubverbindung allerdings verlässlicher.
Kann Exostruct Snap-Fits auch ohne fertiges 3D-Modell umsetzen?
Ja. Wenn noch kein Modell vorliegt, unterstützt Exostruct bei der CAD-Modellierung und stimmt Federweg, Toleranzen und Materialwahl auf Ihren Anwendungsfall ab.
