Prototyp: Gehäuse für eine Sensorbaugruppe

Problem

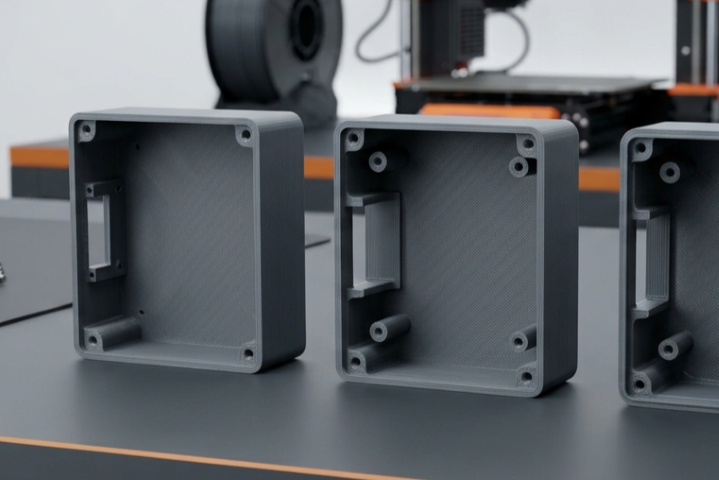

Für eine Sensorbaugruppe war ein Gehäuse gesucht, das Platine, Steckverbinder und Kabelabgang aufnimmt und sich ohne Werkzeug öffnen lässt. Die Platine lag als 3D-Modell vor, Kabelführung und Steckerposition waren noch offen.

Lösung

Drei Schleifen: Der erste Druck zeigte, dass der Steckerausschnitt 1,5 mm zu eng war, der zweite, dass die Schraubdome zu nah an der Wand standen und beim Drucken keine geschlossene Wandung mehr hatten. Jede Schleife änderte nur die betroffene Stelle am Modell, nicht den gesamten Entwurf. Nach der dritten Schleife passte die Baugruppe ohne Nacharbeit.

Material

PETG, weil das Gehäuse innen liegt und keine Dauerlast trägt – für ein Gehäuse ohne mechanische Beanspruchung genügt die geringere Festigkeit gegenüber ABS, dafür lässt sich PETG einfacher verarbeiten und zeigt an den Schraubdomen weniger Verzug.

Ergebnis

Änderungen kosteten jeweils einen Druck – kein Werkzeug, keine Mindestmenge. Ein Formwerkzeug hätte für dieselben drei Korrekturen jedes Mal neu angepasst werden müssen, mit entsprechendem Vorlauf vor dem nächsten Prototyp.
