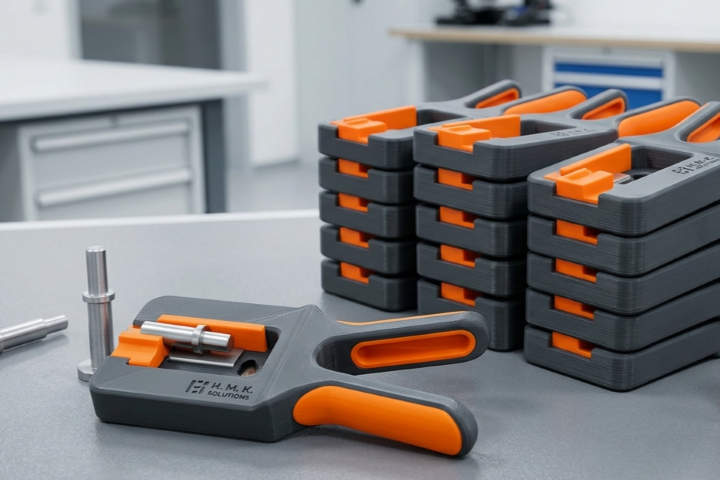

Kleinserie: Montagelehre für die Vormontage

Problem

An mehreren Arbeitsplätzen wurde dieselbe Baugruppe von Hand ausgerichtet, mit leicht unterschiedlichem Ergebnis je Arbeitsplatz. Gesucht war eine Lehre, die die Position mechanisch vorgibt und den Arbeitsschritt an jedem Platz gleich macht.

Lösung

Die Anschlagkanten sind so konstruiert, dass die allgemeine Fertigungstoleranz von ±0,1 mm nicht in die Ausrichtung eingeht: Die Baugruppe liegt an drei definierten Punkten an, nicht flächig, damit kleine Abweichungen im Rohteil die Position nicht verfälschen.

Material

ABS, weil die Lehren im Griff belastet werden und Stöße abbekommen – hohe Schlagfestigkeit gegenüber dem spröderen PLA, hitzebeständig bis 100 °C für den Einsatz nahe warmer Anlagenteile.

Ergebnis

Alle Arbeitsplätze arbeiten mit derselben Lehre und demselben Ergebnis. Bei Verschleiß wird nachgedruckt statt nachgearbeitet – die Druckdaten liegen für alle vierzig Exemplare identisch vor.
