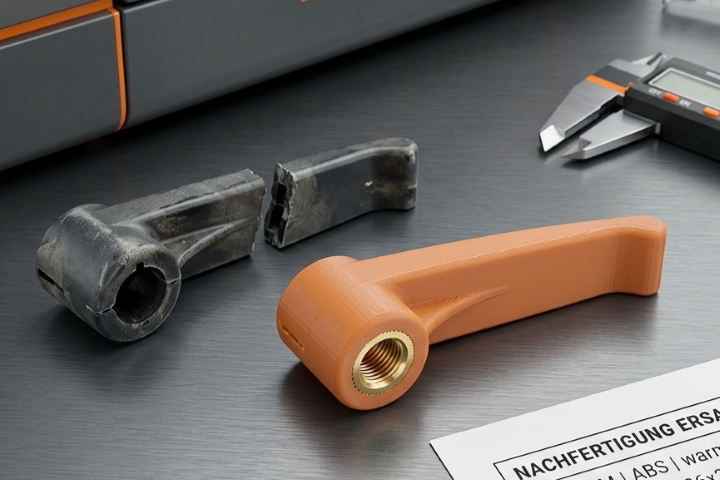

Ersatzteil: Klemmhebel einer Absauganlage

Problem

Ein Klemmhebel aus dem Bedienteil einer Absauganlage war gebrochen und beim Hersteller nicht mehr erhältlich – das Modell war schon länger nicht mehr im Programm. Eine Zeichnung gab es nicht, nur das defekte Original in zwei Teilen und die Gewindebohrung für die Klemmschraube.

Lösung

Aus Fotos mit Maßstab und den nachgemessenen Maßen entsteht ein 3D-Modell, das Wandstärken und Rundungen des Originals übernimmt. Das Gewinde wird nicht gedruckt, sondern als Messingeinsatz eingesetzt – gedruckte Gewinde in dieser Größe halten der Klemmkraft nicht stand und würden nach wenigen Betätigungen ausleiern.

Material

ABS, weil der Hebel im Betrieb warm wird und Stöße abbekommt. Hitzebeständig bis 100 °C und deutlich schlagfester als PLA, das für ein täglich betätigtes Bedienteil zu spröde wäre – Kenndaten unten.

Ergebnis

Der Hebel sitzt seit dem Einbau ohne Nacharbeit. Modell und Druckparameter bleiben hinterlegt – ein weiteres Exemplar ist damit jederzeit nachdruckbar, ohne dass das Original erneut vermessen werden muss.

Kenndaten
