Elektrostatische Entladung gehört zu den unterschätzten Risiken in der Elektronikfertigung. Schon eine kleine, für den Menschen kaum spürbare Entladung kann empfindliche Halbleiter, Sensoren oder Leiterplatten dauerhaft beschädigen. Genau hier setzt PA12 ESD an, ein elektrostatisch ableitendes Nylon-Material für den 3D-Druck. Wer nach PA12 ESD 3D-Druck antistatisch sucht, steht meist vor einer konkreten Aufgabe: ein Bauteil, das statische Ladung kontrolliert ableitet, ohne dabei die guten mechanischen Eigenschaften von Nylon zu verlieren. Dieser Artikel erklärt, wie das Material funktioniert, für welche Anwendungen es sich eignet und worauf Sie bei einem Druckauftrag achten sollten.
PA12 ESD ist ein PA12 (Polyamid 12, ein Nylon-Kunststoff), dem leitfähige Additive wie Kohlenstoffpartikel beigemischt sind. Dadurch bekommt das Material einen kontrollierten elektrischen Widerstand. Es ist nicht vollständig leitend und auch nicht vollständig isolierend, sondern elektrostatisch dissipativ. Das bedeutet: Ladung fließt langsam und kontrolliert ab, statt sich aufzubauen oder sich schlagartig zu entladen.
Der typische Oberflächenwiderstand liegt im dissipativen Bereich, üblicherweise etwa zwischen 10⁶ und 10⁹ Ohm. Zum Vergleich: Ein normal isolierender Kunststoff liegt deutlich höher und kann Ladung nicht abführen. Für sensible Elektronik ist genau dieser mittlere Bereich entscheidend, weil er eine plötzliche Entladung verhindert.
Statische Aufladung entsteht durch Reibung, Kontakt und Trennung von Materialien. Bei einem isolierenden Gehäuse bleibt diese Ladung an der Oberfläche sitzen, bis sie sich an einem Bauteil unkontrolliert entlädt. Ein Bauteil aus PA12 ESD bietet der Ladung einen definierten Pfad, über den sie langsam abfließen kann.
Wichtig ist dabei die Erdung. Ein ESD-Bauteil entfaltet seine Schutzwirkung nur, wenn es in ein durchgängiges Ableitungskonzept eingebunden ist. Das kann eine leitende Auflage, ein Erdungspunkt oder eine geerdete Vorrichtung sein. Als Faustregel gilt: Das Material ist ein Baustein im ESD-Schutz, kein alleiniger Garant. Wer ein Bauteil ohne angebundene Ableitung einsetzt, verschenkt einen Teil der Wirkung.
PA12 ESD wird vor allem mit pulverbasierten Verfahren verarbeitet. Zwei Verfahren dominieren die Nachfrage.
MJF (Multi Jet Fusion) und SLS (Selektives Lasersintern) sind pulverbettbasierte Verfahren. Sie schmelzen Nylon-Pulver schichtweise zu einem dichten, belastbaren Bauteil. Diese Verfahren sind für PA12 ESD besonders verbreitet, weil sie feine, funktionale Geometrien ohne Stützstrukturen ermöglichen und gleichmäßige mechanische Eigenschaften liefern. Wer nach Kombinationen wie PA12 ESD MJF, SLS oder HP sucht, meint meist genau diese industriellen Pulververfahren. Die Bezeichnung HP verweist dabei auf die MJF-Technologie des Herstellers HP.
Auch im FDM (Fused Deposition Modeling), dem schichtweisen Auftragen von geschmolzenem Kunststoff aus einem Filament, gibt es ESD-fähige Nylon-Filamente. Sie eignen sich für Einzelstücke und Prototypen, erreichen aber nicht immer die gleiche Homogenität wie ein Pulververfahren. Eine gute Übersicht zum Grundprinzip des Verfahrens bietet die Beschreibung von Fused Filament Fabrication. Für seriennahe funktionale Bauteile bleibt der Pulverdruck in der Regel die stabilere Wahl.
PA12 ESD spielt seine Stärken überall dort aus, wo Elektronik vor Entladung geschützt werden muss. Zu den typischen Anwendungen zählen:
Gerade bei Elektronikprototypen und Kleinserien ist der 3D-Druck sinnvoll, weil sich Konstruktionen schnell testen und anpassen lassen. Wer im Rahmen der Prototypenentwicklung schnell physische Testmodelle braucht, kann ESD-Anforderungen von Anfang an mitdenken, statt sie erst in der Serie nachzurüsten.
Standard-PA12 ist ein bewährtes, zähes und maßhaltiges Nylon, aber elektrisch isolierend. Es eignet sich für funktionale Bauteile ohne ESD-Anforderung. PA12 ESD baut auf denselben mechanischen Grundeigenschaften auf und ergänzt die kontrollierte Ableitfähigkeit.
PA12-CF (kohlenstofffaserverstärktes PA12) zielt dagegen auf Steifigkeit und Festigkeit. Es gibt auch faserverstärkte ESD-Varianten, die beide Eigenschaften verbinden. Die Wahl richtet sich nach der Aufgabe. Wer vor allem Ableitfähigkeit braucht, greift zu PA12 ESD. Wer zusätzlich hohe Steifigkeit benötigt, prüft eine faserverstärkte ESD-Variante.
Obwohl PA12 ESD viele Vorteile bietet, gibt es auch Grenzen zu beachten. Die Farbe ist bei diesen Materialien meist auf Schwarz oder dunkle Grautöne festgelegt, weil die leitfähigen Additive das Erscheinungsbild bestimmen. Der Widerstandswert kann außerdem je nach Geometrie, Wandstärke und Nachbearbeitung leicht schwanken. Für sicherheitskritische Elektronik empfiehlt sich daher eine Abstimmung der genauen Anforderungen vor dem Druck.
Auch die Frage, ob PA12 ESD sicher ist, hängt vom Einsatz ab. Für den ESD-Schutz in der Elektronik ist das Material genau dafür entwickelt. Für andere Sicherheitsanforderungen, etwa Lebensmittelkontakt oder medizinische Anwendungen, gelten eigene Prüfungen, die ein Werkstoff allein nicht abdeckt.
Wenn Sie unsicher sind, ob ESD-Nylon oder ein anderes Material zu Ihrem Bauteil passt, hilft ein Blick auf die grundsätzliche Materialauswahl. Ähnlich wie bei der Frage, welches Material sich für individuelle Bauteile und Projekte eignet, sollte immer der spätere Einsatz ausschlaggebend sein, nicht nur die Materialbezeichnung. Für dekorative oder personalisierte Objekte ohne technische Anforderung sind dagegen ganz andere Werkstoffe sinnvoll, wie sie etwa bei Geschenkideen aus dem 3D-Drucker zum Einsatz kommen.

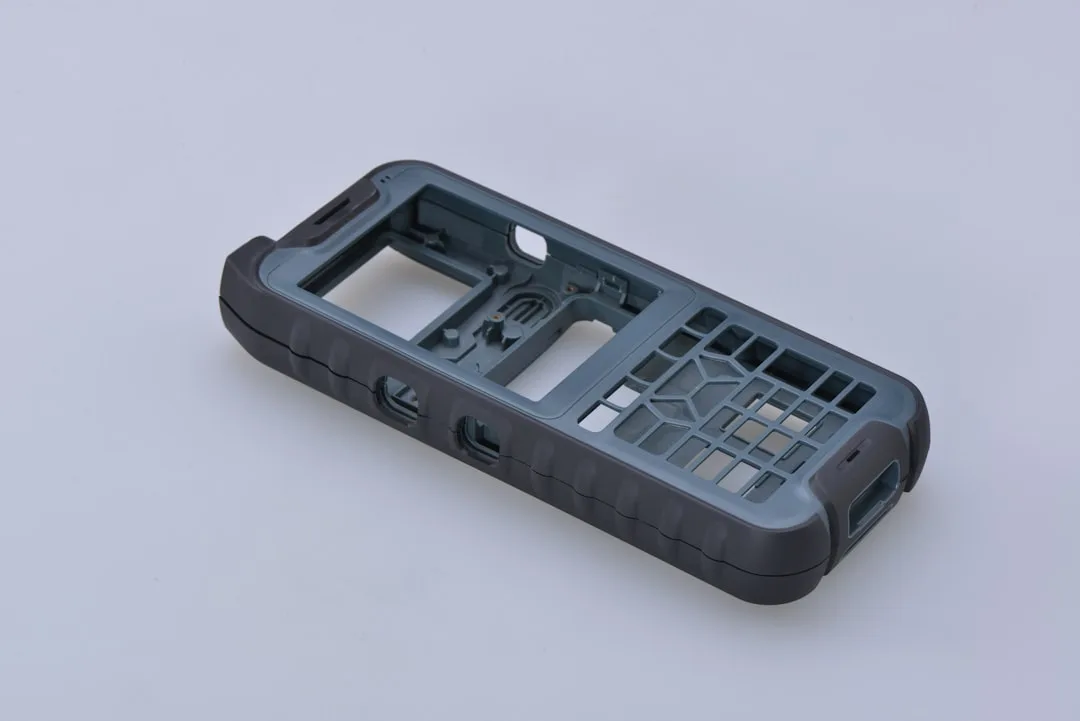

PA12 ESD verbindet die robusten mechanischen Eigenschaften von Nylon mit einer kontrollierten Ableitung statischer Ladung. Damit ist es eine gezielte Lösung für Gehäuse, Halterungen und Vorrichtungen, die empfindliche Elektronik schützen sollen. Entscheidend sind das passende Druckverfahren, ein durchdachtes Ableitungskonzept und die klare Definition der Anforderungen vor dem Druck.
Was ist PA12 ESD im 3D-Druck?
PA12 ESD ist ein Nylon-Material mit leitfähigen Additiven. Es leitet statische Ladung kontrolliert ab und schützt so empfindliche Elektronik vor Entladungsschäden, während es die mechanischen Vorteile von PA12 behält.
Welches Verfahren eignet sich für PA12 ESD?
Am häufigsten kommen die Pulververfahren MJF und SLS zum Einsatz, da sie homogene, funktionale Bauteile ohne Stützstrukturen liefern. Für Einzelstücke und Prototypen gibt es auch ESD-fähige FDM-Filamente.
Ist PA12 ESD sicher für Elektronikbauteile?
Für den ESD-Schutz ist das Material genau dafür ausgelegt. Die Schutzwirkung entsteht aber nur, wenn das Bauteil in ein durchgängiges Ableitungskonzept mit Erdung eingebunden ist.
Worin unterscheidet sich PA12 ESD von PA12-CF?
PA12 ESD ist auf kontrollierte elektrostatische Ableitung ausgelegt. PA12-CF ist kohlenstofffaserverstärkt und zielt auf hohe Steifigkeit. Für beide Eigenschaften zugleich gibt es faserverstärkte ESD-Varianten.
Welchen Widerstand hat PA12 ESD?
Der Oberflächenwiderstand liegt typischerweise im dissipativen Bereich von etwa 10⁶ bis 10⁹ Ohm. Der genaue Wert kann je nach Geometrie, Wandstärke und Nachbearbeitung leicht schwanken.
