Lasermarkierung im 3D-Druck: Teile dauerhaft beschriften

Beschriftungen sind bei 3D-gedruckten Bauteilen oft die schwächste Stelle eines sonst sauberen Teils. Geprägte Schriftzüge verschwimmen bei kleinen Schriftgrößen, Aufkleber lösen sich nach ein paar Wochen im Werkstattalltag, und ein Farbwechsel mitten im Druck kostet Zeit sowie Material. Genau an dieser Stelle setzt die Lasermarkierung an: Sie bringt Text, Logos, Seriennummern oder Codes nach dem Druck in die Oberfläche ein, statt sie aus der Geometrie heraus aufzubauen. Damit löst Lasermarkierung die typischen Beschriftungsprobleme im 3D-Druck an der Wurzel. Dieser Artikel zeigt, welche Lasertypen infrage kommen, wie einzelne Kunststoffe reagieren, wofür Markierspray, Markierfluid und Markierpulver gedacht sind und wie ein systematisches Testraster zu belastbaren Parametern führt.

Kurz gesagt: Was Lasermarkierung bei 3D-Druckteilen leistet

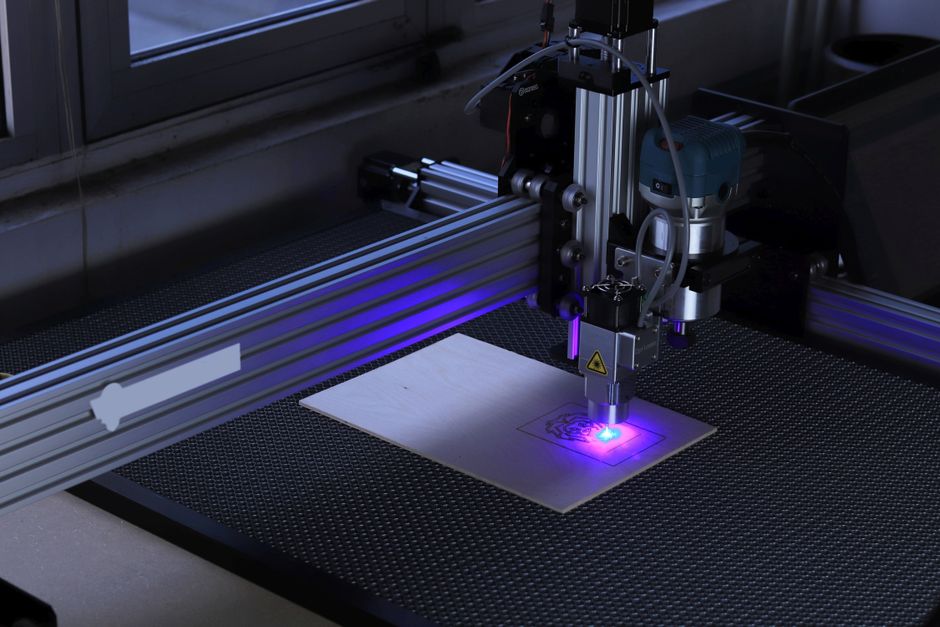

Bei der Lasermarkierung führt ein fokussierter Laserstrahl über die fertige Bauteiloberfläche und verändert sie lokal. Je nach Material und Leistung verfärbt sich der Kunststoff, schäumt leicht auf oder wird minimal abgetragen. Das Ergebnis ist eine Kennzeichnung, die nicht aufgeklebt ist und sich deshalb weder abziehen noch abwischen lässt.

Der entscheidende Vorteil ist die Auflösung. Ein FDM-Drucker (Fused Deposition Modeling) bildet Details nur so fein ab, wie es die Extrusionsbreite zulässt. Der Laserpunkt ist deutlich kleiner. Dadurch bleiben kleine Schriftgrößen lesbar, QR-Codes werden scannbar und Datenfelder wie Chargennummern passen auf eine Fläche, auf der eine geprägte Schrift längst zu einem grauen Fleck verlaufen würde.

Warum Beschriftungen direkt aus dem Drucker oft scheitern

Geprägte Schrift ist an die Düsenbreite gebunden

Erhabene und vertiefte Schriftzüge werden aus denselben Bahnen aufgebaut wie das restliche Bauteil. Ein Buchstabensteg, der schmaler ist als etwa die doppelte Extrusionsbreite, kann vom Slicer gar nicht sauber erzeugt werden. An senkrechten Wänden kommt hinzu, dass jede Schicht leicht versetzt liegt. Feine Serifen und dünne Ziffern wirken dort schnell ausgefranst.

Aufkleber, Stift und Farbe halten der Nutzung selten stand

Etiketten auf einer geriffelten FDM-Oberfläche haften schlechter als auf glattem Spritzguss, weil die Klebefläche durch die Schichtstruktur unterbrochen ist. Lösungsmittel, Handschweiß, Öl oder Reinigungsmittel greifen zusätzlich an. Bei Vorrichtungen, Gehäusen und Ersatzteilen ist genau das der Normalfall.

Farbwechsel und Multi-Material kosten Zeit und Filament

Ein Farbwechsel auf einer bestimmten Schichthöhe liefert einen sauberen Kontrast, funktioniert aber nur für flache Beschriftungen auf der Oberseite. Mehrfarbige Systeme spülen bei jedem Wechsel Material aus. Das erhöht Druckzeit und Ausschuss, und dieser Ausschuss lässt sich nicht einfach zurückführen. Warum es so aufwendig ist, 3D-Druck-Reste zu Hause wiederzuverwerten, zeigt ein eigener Beitrag im Detail.

Welche Lasertypen für 3D-Druckteile infrage kommen

Diodenlaser

Diodenlaser mit blauem Licht sind die verbreitetste Einstiegsklasse. Sie markieren dunkle Kunststoffe zuverlässig, weil dunkle Pigmente das blaue Licht gut aufnehmen. Weiße, helle und transparente Materialien reflektieren oder durchlassen dagegen einen großen Teil der Energie, sodass kaum Kontrast entsteht.

CO2-Laser

CO2-Laser arbeiten im infraroten Bereich und werden von den meisten Kunststoffen unabhängig von der Farbe absorbiert. Sie sind damit flexibler bei hellen Materialien. Anschaffung, Platzbedarf, Kühlung und Absaugung liegen jedoch spürbar über einem kompakten Diodengerät.

Faserlaser

Wer nach einer Lasermarkieranlage für Metall sucht, landet fast immer beim Faserlaser. Er markiert Edelstahl, Aluminium und Messing direkt und ist deshalb interessant, wenn ein Bauteil aus einem gedruckten Kunststoffkörper und metallischen Einlegern besteht, etwa Gewindeeinsätzen oder Typenschildern. Für reine Kunststoffteile ist er nicht zwingend die erste Wahl.

Beim Preis gilt als Faustregel: Der Abstand zwischen einem kleinen Diodengerät und einer Industrieanlage mit Markierfeld, Absaugung und Schutzgehäuse ist groß. Wer nur gelegentlich einzelne Teile kennzeichnet, fährt mit einem Dienstleister meist wirtschaftlicher als mit einer eigenen Anlage.

Wie einzelne Materialien auf den Laser reagieren

Die Materialwahl entscheidet über den Kontrast. Sinnvoll ist deshalb, die Beschriftung schon bei der Materialentscheidung mitzudenken und nicht erst danach.

1. PLA (Polylactid) markiert sich in dunklen Farbtönen mit gutem Kontrast, neigt bei zu hoher Leistung aber zum Aufschmelzen der Ränder, weil es früh weich wird.
2. PETG reagiert ähnlich, zeigt jedoch häufiger eine leicht aufgeschäumte Kante. Für technische Kennzeichnungen ist das unkritisch, für sichtbare Designflächen weniger schön.
3. ABS (Acrylnitril-Butadien-Styrol) und ASA lassen sich gut markieren, entwickeln dabei aber kräftigen Rauch. Ohne wirksame Absaugung ist davon abzuraten.
4. TPU (Thermoplastisches Polyurethan) ist heikel, weil das flexible Material unter Wärme nachgibt und die Kanten verlaufen. Große, einfache Symbole funktionieren besser als feine Schrift.
5. PA12+CF15, also carbonfaserverstärktes Polyamid, liefert durch den dunklen Grundton meist einen deutlichen Kontrast. Die matte Oberfläche streut zudem weniger und bleibt gut lesbar.
6. Resin-Teile aus dem DLP- oder SLA-Druck reagieren sehr unterschiedlich, weil die Formulierungen stark variieren. Hier führt kein Weg an einem Vortest mit derselben Harzcharge vorbei.

Bauteile aus dem selektiven Laser-Sintern haben eine feinkörnige, matte Oberfläche, die Markierungen ebenfalls gut aufnimmt. Ein Sicherheitshinweis gehört an diese Stelle: PVC und Kunststoffe mit unbekannten Flammschutzmitteln dürfen nicht gelasert werden, weil dabei aggressive und gesundheitsschädliche Gase entstehen können. Wer das Material nicht sicher kennt, markiert es nicht.

Markierspray, Markierfluid, Markierpulver und Markierpapier

Diese Hilfsmittel tauchen in Suchanfragen häufig auf, gehören aber zu einem anderen Anwendungsfall als der reine Kunststoffdruck. Markierspray, Markierfluid und Markierpulver sind Beschichtungen, die vor dem Markieren aufgetragen werden. Die Laserenergie brennt die Beschichtung in die Oberfläche ein und erzeugt so einen dauerhaften dunklen Kontrast, vor allem auf Metall und Glas. Markierpapier funktioniert nach demselben Prinzip als Transfermedium.

Für dunkle 3D-Druckteile sind solche Mittel in der Regel überflüssig. Interessant werden sie, wenn ein gedrucktes Gehäuse mit einem metallischen Typenschild oder einem Einleger kombiniert wird und beides mit demselben Gerät gekennzeichnet werden soll. Auf hellen Kunststoffen können Beschichtungen helfen, sie hinterlassen aber je nach Produkt Rückstände und müssen nachgereinigt werden.

Testraster statt Raten: so entstehen belastbare Parameter

Laserparameter lassen sich nicht von einem Material auf das nächste übertragen. Selbst ein Farbwechsel innerhalb derselben Filamentmarke verändert das Ergebnis. Deshalb steht am Anfang immer ein Testdruck, ähnlich wie beim Kalibrieren eines Druckers. Wer mit einem einfachen FDM-Gerät arbeitet, hat solche Testkacheln meist ohnehin schon in der Schublade.

1. Drucken Sie eine flache Testkachel aus genau dem Material und der Farbe, die später verwendet werden.
2. Legen Sie ein Raster an, das Leistung in der einen und Geschwindigkeit in der anderen Achse variiert.
3. Beschriften Sie jedes Feld mit den zugehörigen Werten, sonst ist das Ergebnis später nicht zuzuordnen.
4. Prüfen Sie den Fokus getrennt, denn ein falscher Fokusabstand sieht aus wie zu geringe Leistung.
5. Testen Sie ein bis zwei zusätzliche Durchgänge, statt die Leistung immer weiter zu erhöhen.
6. Reinigen Sie die Kachel nach dem Abkühlen mit Isopropanol und bewerten Sie erst dann. Rußablagerungen täuschen Kontrast vor, der nach dem Abwischen verschwindet.
7. Notieren Sie die gefundenen Werte zusammen mit Material, Farbe und Hersteller.

Praxis-Checkliste für dauerhaft beschriftete Bauteile

1. Beschriftungsfläche schon im CAD einplanen und möglichst eben ausführen, denn gewölbte Flächen verlassen den Fokusbereich.
2. Die Fläche beim Drucken so orientieren, dass sie nicht auf Stützstrukturen liegt.
3. Dunkle Materialien wählen, wenn Kontrast wichtiger ist als Optik.
4. Schriftgröße und Codegröße am späteren Leseabstand ausrichten, nicht am verfügbaren Platz.
5. Bei Codes eine ruhige Freifläche rundherum lassen, damit Scanner sie sicher erfassen.
6. Wandstärke unter der Markierung ausreichend dimensionieren, weil abtragende Verfahren Material entfernen.
7. Absaugung und Belüftung vor dem ersten Versuch klären, nicht danach.
8. Parameter je Materialcharge dokumentieren und bei Kleinserien vor dem Serienlauf kurz nachprüfen.

Grenzen der Lasermarkierung

Obwohl die Lasermarkierung viele Beschriftungsprobleme sauber löst, gibt es Einschränkungen. Die Markierung entsteht durch Kontrast im Material selbst, echte Farbigkeit ist damit nicht möglich. Auf hellen und transparenten Kunststoffen bleibt das Ergebnis je nach Lasertyp blass. Stark strukturierte oder gewölbte Oberflächen erschweren einen gleichmäßigen Fokus. Abtragende Markierungen schwächen dünne Wände, weshalb sie an tragenden Stellen nichts zu suchen haben. Und jedes neue Material verlangt einen eigenen Vortest, was bei Einzelstücken zusätzlichen Aufwand bedeutet.

Alternativen, wenn kein Laser verfügbar ist

Geprägte Schrift bleibt sinnvoll, solange die Stege mindestens etwa die doppelte Extrusionsbreite haben und die Höhe oder Tiefe über mindestens zwei Schichten läuft. Ein Farbwechsel auf einer definierten Schichthöhe liefert flache, gut lesbare Beschriftungen auf der Oberseite. Eingelegte Schilder aus Metall oder eine separat gedruckte Kontrastplatte funktionieren ebenfalls, wenn die Montagefläche vorgesehen ist.

Geht es um bildhafte Motive statt um Text, arbeiten andere Verfahren mit dem Licht statt mit dem Kontrast der Oberfläche. Wie das aussehen kann, zeigt der Beitrag zum Lithophan aus dem eigenen Foto. Für personalisierte Objekte im privaten Bereich sind zudem die Beispiele zu individuellen Ideen aus dem 3D-Drucker ein guter Ausgangspunkt.

Wer Bauteile in kleiner Stückzahl beschriften lassen möchte, muss dafür keine eigene Anlage anschaffen. Wir stimmen Material, Verfahren und Kennzeichnung im Vorfeld ab, telefonisch, per E-Mail oder im Online-Meeting, und legen die Beschriftungsfläche direkt in der Konstruktion passend an.

Häufige Fragen

Hält eine Lasermarkierung auf 3D-Druckteilen dauerhaft?

Ja, weil die Kennzeichnung im Material selbst entsteht und nicht aufgetragen wird. Sie lässt sich nicht abziehen und übersteht übliche Reinigung. Sie verschwindet nur, wenn die Oberfläche mechanisch abgeschliffen wird.

Welche Filamente lassen sich am besten lasern?

Dunkle Materialien liefern den besten Kontrast, etwa schwarzes PLA, PETG oder carbonfaserverstärktes PA12. Helle und transparente Kunststoffe reagieren mit Diodenlasern schwach. TPU ist wegen der weichen Oberfläche schwierig.

Brauche ich Markierspray oder Markierpulver für 3D-Druckteile?

In der Regel nicht. Diese Mittel sind für Metall und Glas gedacht, wo der Laser ohne Beschichtung keinen Kontrast erzeugt. Bei gedruckten Kunststoffteilen reicht die passende Materialfarbe meist aus.

Wie finde ich die richtigen Lasereinstellungen?

Über ein Testraster auf einer gedruckten Testkachel aus demselben Material und derselben Farbe. Leistung und Geschwindigkeit werden dabei systematisch variiert, jedes Feld beschriftet und das Ergebnis erst nach dem Reinigen bewertet.

Ist die Lasermarkierung teurer als eine geprägte Beschriftung im Druck?

Sie ist ein zusätzlicher Arbeitsschritt und damit nicht kostenlos. Dafür entfallen Farbwechsel, Spülmaterial und längere Druckzeiten. Bei kleinen Schriftgrößen oder Codes ist sie oft die einzige Variante, die überhaupt lesbar bleibt.
