Funktionsprototyp 3D-Druck: Wann welcher Typ passt

In der Produktentwicklung tauchen früher oder später zwei Begriffe auf, die leicht verwechselt werden: Demonstrator und Funktionsprototyp. Beide entstehen heute häufig per 3D-Druck, beide machen eine Idee greifbar. Doch sie verfolgen unterschiedliche Ziele. Wer das nicht trennt, investiert Zeit und Budget in das falsche Modell. Dieser Artikel zeigt, worin sich ein Funktionsprototyp im 3D-Druck von einem Demonstrator unterscheidet und in welcher Phase der Entwicklung welcher Typ wirklich weiterhilft.

Die schnelle Antwort: Demonstrator oder Funktionsprototyp?

Ein Demonstrator zeigt, wie ein Produkt aussieht und sich anfühlt. Er dient der Präsentation, der Abstimmung im Team oder der Vorstellung beim Kunden. Form, Größe und Haptik stehen im Vordergrund, nicht die technische Belastbarkeit.

Ein Funktionsprototyp soll dagegen funktionieren. Er wird getestet, montiert, belastet oder in eine Baugruppe eingebaut. Hier zählen Materialeigenschaften, Maßgenauigkeit und mechanisches Verhalten.

Als Faustregel gilt: Wer eine Idee zeigen will, braucht einen Demonstrator. Wer sie prüfen will, braucht einen Funktionsprototyp. In vielen Projekten kommen beide nacheinander zum Einsatz.

Was ist ein Demonstrator und wofür eignet er sich?

Ein Demonstrator ist ein Anschauungsmodell. Er bildet die äußere Gestalt eines Produkts ab und vermittelt einen realistischen Eindruck von Proportionen, Oberflächen und Bedienelementen. Funktionale Anforderungen spielen dabei eine untergeordnete Rolle.

Für Demonstratoren eignet sich im 3D-Druck häufig PLA (Polylactid). Das Material ist formstabil, gut zu drucken und günstig, aber wenig hitzebeständig und nur begrenzt belastbar. Für ein reines Anschauungsobjekt reicht das in den meisten Fällen aus. Wenn eine besonders feine Oberfläche oder scharfe Detailkanten gefragt sind, kommt Resin im DLP-Verfahren (Digital Light Processing) infrage.

Typische Einsatzfälle für einen Demonstrator:

1. Designentwurf für die interne Abstimmung
2. Modell für eine Messe oder Kundenpräsentation
3. Anschauungsobjekt zur Investorenkommunikation
4. Ergonomie-Check für Griffe, Bedienteile oder Gehäuseformen

Ein Demonstrator beantwortet Fragen wie: Passt die Größe? Wirkt die Form überzeugend? Liegt das Teil gut in der Hand? Für mechanische Tests ist er dagegen nicht gedacht.

Was ist ein Funktionsprototyp und wann brauchen Sie ihn?

Ein Funktionsprototyp übernimmt die geplante Funktion des späteren Produkts oder Teile davon. Er wird belastet, bewegt, montiert oder mit anderen Komponenten kombiniert. Damit liefert er belastbare Erkenntnisse für die weitere Produktentwicklung.

Hier entscheidet das Material über den Nutzen. Für mechanisch beanspruchte Teile eignen sich technische Kunststoffe wie ABS (Acrylnitril-Butadien-Styrol) für schlagzähe Bauteile oder PA12+CF15, ein kohlefaserverstärktes Polyamid, für hohe Steifigkeit und Maßstabilität. Wer ein flexibles, biegsames Bauteil braucht, etwa eine Dichtung oder ein dämpfendes Element, greift eher zu TPU (Thermoplastisches Polyurethan). Welche Eigenschaften dieses Material mitbringt, erläutert der Beitrag zu flexiblen Materialien im 3D-Druck im Detail.

Typische Fragen, die ein Funktionsprototyp beantwortet:

1. Hält das Bauteil der vorgesehenen Belastung stand?
2. Passen die Maße in die geplante Baugruppe?
3. Funktioniert ein Mechanismus wie ein Clip, Scharnier oder Schnappverschluss?
4. Wie verhält sich das Teil bei Wärme oder Reibung?

Die Belastbarkeit hängt immer von Material, Wandstärke, Füllgrad und Druckrichtung ab. Konkrete Aussagen zur Stabilität lassen sich deshalb erst mit den Daten des einzelnen Projekts treffen. Wer technische Bauteile testen möchte, findet im Artikel zu technischen Bauteilen und Gehäusen per 3D-Druck weitere Hinweise zur Auslegung.

Demonstrator und Funktionsprototyp im Vergleich

Die folgende Gegenüberstellung fasst die wichtigsten Unterschiede zusammen:

1. Ziel: Der Demonstrator zeigt Form und Wirkung, der Funktionsprototyp prüft Funktion und Belastbarkeit.
2. Material: Beim Demonstrator kommen oft PLA oder Resin zum Einsatz, beim Funktionsprototyp meist ABS, PETG, PA12+CF15 oder TPU.
3. Genauigkeit: Beim Demonstrator zählt die sichtbare Form, beim Funktionsprototyp die Maßhaltigkeit für Passungen.
4. Phase: Der Demonstrator kommt früh in der Konzeptphase, der Funktionsprototyp in der technischen Erprobung.
5. Kostenfokus: Der Demonstrator ist eher günstig, der Funktionsprototyp fällt je nach Material und Aufwand höher aus.

In der Praxis lassen sich beide Typen kombinieren. Ein Projekt startet oft mit einem Demonstrator, der die Richtung absichert, und geht dann in einen oder mehrere Funktionsprototypen über, die die technischen Anforderungen testen.

Rapid Prototyping: schnelle Iterationen statt Einzelmodell

Der eigentliche Vorteil des 3D-Drucks zeigt sich, wenn mehrere Versionen nacheinander entstehen. Dieses Vorgehen wird als Rapid Prototyping bezeichnet. Statt eines einzelnen Modells werden Varianten in kurzen Abständen gedruckt, geprüft und angepasst.

Für die Produktentwicklung bedeutet das: Fehler fallen früh auf, bevor teure Werkzeuge oder Serienprozesse festgelegt sind. Ein Gehäuse lässt sich in mehreren Wandstärken testen, ein Mechanismus in verschiedenen Toleranzen. Jede Iteration kostet nur Material und Druckzeit, kein neues Werkzeug.

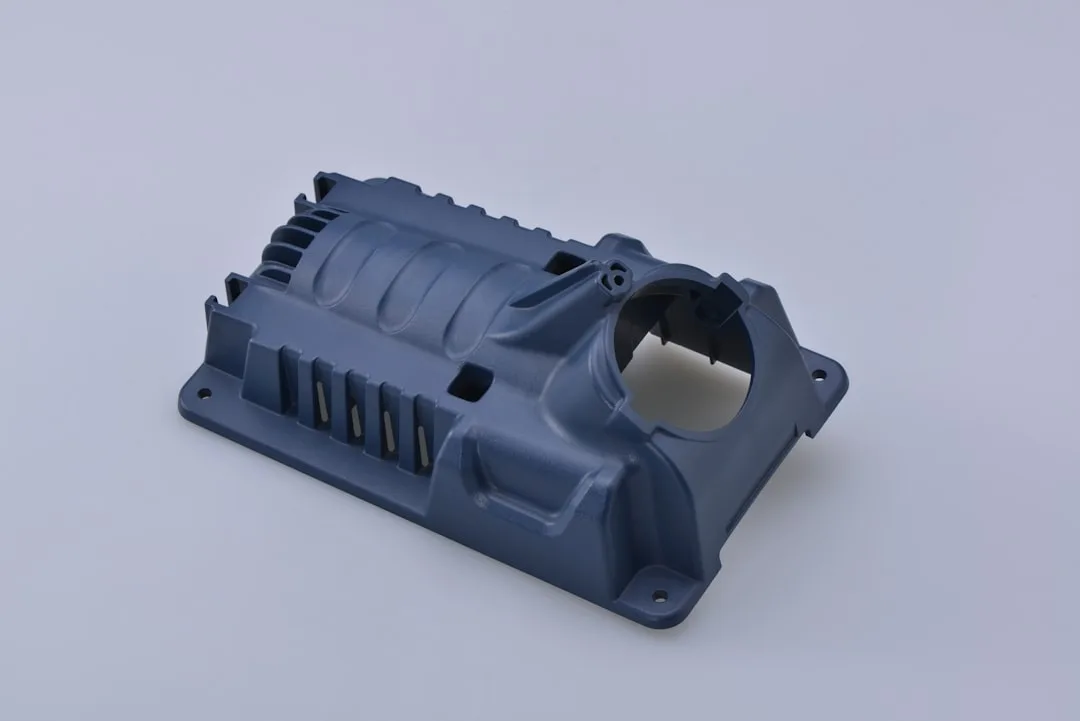

Gerade bei Elektronik-Prototypen spielt das eine Rolle. Gehäuse, Halterungen und Montagerahmen für Platinen lassen sich passgenau an die Bauteile anpassen und nach jedem Test verfeinern. Aussparungen für Anschlüsse, Befestigungspunkte und Kabelführungen können von Version zu Version optimiert werden.

Ablauf der Prototypen-Entwicklung mit 3D-Druck

Eine typische Prototypen-Entwicklung läuft in nachvollziehbaren Schritten ab:

1. Anforderung klären: Geht es um Form (Demonstrator) oder Funktion (Funktionsprototyp)? Daraus ergeben sich Material und Verfahren.
2. 3D-Modell bereitstellen: Sie liefern eine Datei im Format STL oder 3MF, oder das Modell wird per CAD erstellt beziehungsweise angepasst.
3. Verfahren und Material wählen: FFF/FDM für robuste, funktionale Teile, DLP/SLA für feine Oberflächen und Detailmodelle.
4. Druck und Prüfung: Das Teil wird gefertigt und im realen Einsatz getestet.
5. Iteration: Erkenntnisse fließen in die nächste Version ein.

Wichtig sind dabei die richtigen Dateiformate. STL beschreibt nur die Geometrie über ein Dreiecksnetz, während 3MF zusätzliche Informationen wie Farben oder Einheiten speichern kann. Für reine Funktionsprototypen reicht STL meist aus, für komplexere Vorgaben ist 3MF die robustere Wahl.

Was kostet ein Prototyp im 3D-Druck?

Eine pauschale Zahl gibt es nicht. Die Kosten für 3D-Druck-Prototypen hängen von mehreren Faktoren ab: Materialart, Bauteilgröße, Füllgrad, Druckdauer und Komplexität der Geometrie. Ein kleiner Demonstrator aus PLA liegt deutlich unter einem großen, kohlefaserverstärkten Funktionsbauteil.

Zur groben Orientierung lassen sich drei typische Größenordnungen unterscheiden:

1. Ein kleiner Demonstrator aus PLA, etwa ein handgroßes Anschauungsmodell, bewegt sich oft im niedrigen zweistelligen Bereich.
2. Ein funktionaler Prototyp aus ABS oder PETG in mittlerer Größe liegt je nach Wandstärke und Füllgrad meist im mittleren bis höheren zweistelligen Bereich.
3. Ein großes, kohlefaserverstärktes Funktionsbauteil aus PA12+CF15 mit hohen mechanischen Anforderungen kann den dreistelligen Bereich erreichen.

Diese Angaben sind reine Anhaltspunkte. Der genaue Preis ergibt sich erst aus dem konkreten Modell, weshalb sich für eigene Dateien ein Sofortangebot lohnt. Als Faustregel gilt: Je höher die mechanischen Anforderungen und je technischer das Material, desto höher der Aufwand. Wer mehrere Iterationen plant, sollte das Budget über den gesamten Entwicklungszyklus betrachten, nicht pro Einzelteil. Sobald aus einem geprüften Funktionsprototyp eine Kleinserie wird, lohnt ein Blick auf die Auftragsfertigung von Kleinserien im 3D-Druck, da sich hier andere Stückkostenüberlegungen ergeben.

Welcher Typ passt zu Ihrem Projekt?

Die Wahl hängt davon ab, in welcher Phase Sie stehen und welche Frage Sie beantworten wollen. Wer noch über das Design entscheidet oder eine Idee vorstellen möchte, ist mit einem Demonstrator gut bedient. Wer ein Bauteil mechanisch prüfen, in eine Baugruppe einsetzen oder im Alltag testen will, braucht einen Funktionsprototyp aus einem passenden technischen Material.

In vielen Entwicklungsprojekten ist die Reihenfolge entscheidend. Zuerst der Demonstrator zur Absicherung der Form, dann der Funktionsprototyp zur Prüfung der Technik. So vermeiden Sie es, ein aufwendiges Funktionsbauteil zu drucken, dessen Grundform sich später ohnehin ändert.

Häufige Fragen

Was ist der Unterschied zwischen Demonstrator und Funktionsprototyp?

Ein Demonstrator zeigt Form, Optik und Haptik eines Produkts und dient der Präsentation. Ein Funktionsprototyp soll funktionieren und wird belastet, montiert oder getestet. Der Demonstrator beantwortet Designfragen, der Funktionsprototyp technische Fragen.

Welches Material eignet sich für einen Funktionsprototyp im 3D-Druck?

Das hängt von der Belastung ab. ABS eignet sich für schlagzähe Teile, PA12+CF15 für hohe Steifigkeit, TPU für flexible Bauteile wie Dichtungen. PETG ist ein robuster Allrounder. Die Wahl richtet sich immer nach dem konkreten Einsatzfall.

Was kostet ein Funktionsprototyp im 3D-Druck?

Eine pauschale Zahl gibt es nicht. Der Preis hängt von Material, Größe, Füllgrad, Druckdauer und Komplexität ab. Kleine PLA-Demonstratoren liegen oft im niedrigen zweistelligen Bereich, große kohlefaserverstärkte Funktionsbauteile können dreistellig werden. Ein Sofortangebot liefert den genauen Preis.

Was bedeutet Rapid Prototyping?

Rapid Prototyping bezeichnet das schnelle Erstellen mehrerer Prototyp-Versionen nacheinander. Statt eines Einzelmodells werden Varianten gedruckt, getestet und verbessert. So fallen Fehler früh auf, bevor teure Werkzeuge oder Serienprozesse festgelegt werden.

Welches Dateiformat brauche ich für einen Prototyp?

Für reine Funktionsprototypen reicht meist STL, das die Geometrie als Dreiecksnetz beschreibt. 3MF speichert zusätzlich Informationen wie Farben oder Einheiten und ist bei komplexeren Vorgaben die robustere Wahl.
