Metallische Bauteile aus dem 3D-Drucker sind längst kein Laborthema mehr. In der Luftfahrt, im Werkzeugbau und im Anlagenbau entstehen heute Funktionsteile, die konventionell gar nicht oder nur mit hohem Aufwand herstellbar wären. Das dafür am häufigsten eingesetzte Verfahren heißt DMLS. Dieser Artikel erklärt, wie DMLS 3D-Druck mit Metall funktioniert, was im Bauraum physikalisch passiert, welche Werkstoffe verarbeitet werden, wofür sich das Verfahren eignet und an welchen Stellen es an Grenzen stößt. Am Ende sollte klar sein, ob ein Projekt tatsächlich Metall braucht oder ob ein anderes Verfahren die bessere Wahl ist.
Die kurze Antwort: Was DMLS ist und wann es sich lohnt
DMLS (Direct Metal Laser Sintering, direktes Metall-Lasersintern) ist ein additives Fertigungsverfahren, bei dem ein Laser feines Metallpulver Schicht für Schicht lokal aufschmilzt und zu einem massiven Bauteil verbindet. Das Ergebnis ist ein Werkstück aus Vollmetall mit Eigenschaften, die je nach Legierung und Nachbehandlung nahe an Guss- oder Frästeile heranreichen.
DMLS lohnt sich vor allem dann, wenn ein Bauteil hohe Temperaturen, mechanische Dauerbelastung oder chemische Beanspruchung aushalten muss und gleichzeitig eine Geometrie besitzt, die sich zerspanend kaum umsetzen lässt. Typisch sind innenliegende Kühlkanäle, topologieoptimierte Halterungen oder Ersatzteile, für die keine Werkzeuge mehr existieren. Für Anschauungsmodelle, Gehäuse, Passungsprüfungen oder frühe Designiterationen ist Metalldruck dagegen fast immer überdimensioniert.
Wie funktioniert DMLS? Das Prinzip hinter dem Metalldruck
Der Name führt leicht in die Irre. Beim klassischen Sintern werden Pulverkörner unterhalb ihres Schmelzpunkts so lange erhitzt, bis sie an den Kontaktstellen zusammenwachsen. Moderne DMLS-Anlagen arbeiten anders: Der Laser bringt so viel Energie ein, dass das Pulver an der belichteten Stelle vollständig schmilzt. Es entsteht ein winziges Schmelzbad, das innerhalb von Millisekunden wieder erstarrt und sich mit der darunterliegenden Schicht verbindet. Das Bauteil wächst also nicht aus verklebten Körnern, sondern aus tausenden verschweißten Schmelzspuren.
Drei Komponenten bestimmen den Prozess:
- Pulverbett: Das Metallpulver hat Korngrößen von etwa 15 bis 45 Mikrometern. Es liegt lose auf der Bauplattform und dient gleichzeitig als Rohstoff und als Auflage für das entstehende Teil.
- Faserlaser: Typische Leistungen liegen zwischen 200 und 1000 Watt. Ein Spiegelsystem lenkt den Strahl mit mehreren Metern pro Sekunde über die Querschnittsfläche. Der Fokusdurchmesser beträgt meist unter 0,1 Millimeter, was die feine Detailauflösung erklärt.
- Schutzgasatmosphäre: Die Baukammer wird mit Argon oder Stickstoff gespült, damit das flüssige Metall nicht mit Sauerstoff reagiert. Ohne diesen Schutz würden Oxide die Schichthaftung schwächen und Poren erzeugen.
Der Ablauf Schicht für Schicht
- Ein Beschichter zieht eine Pulverschicht von typischerweise 20 bis 60 Mikrometern über die Bauplattform.
- Der Laser fährt die Querschnittsfläche der aktuellen Schicht ab und schmilzt das Pulver punktgenau auf. Die Belichtungsstrategie legt fest, in welcher Reihenfolge Konturen und Flächen abgefahren werden, um Wärme gleichmäßig zu verteilen.
- Die Plattform senkt sich um eine Schichthöhe ab, der Beschichter trägt neues Pulver auf, der Vorgang wiederholt sich.

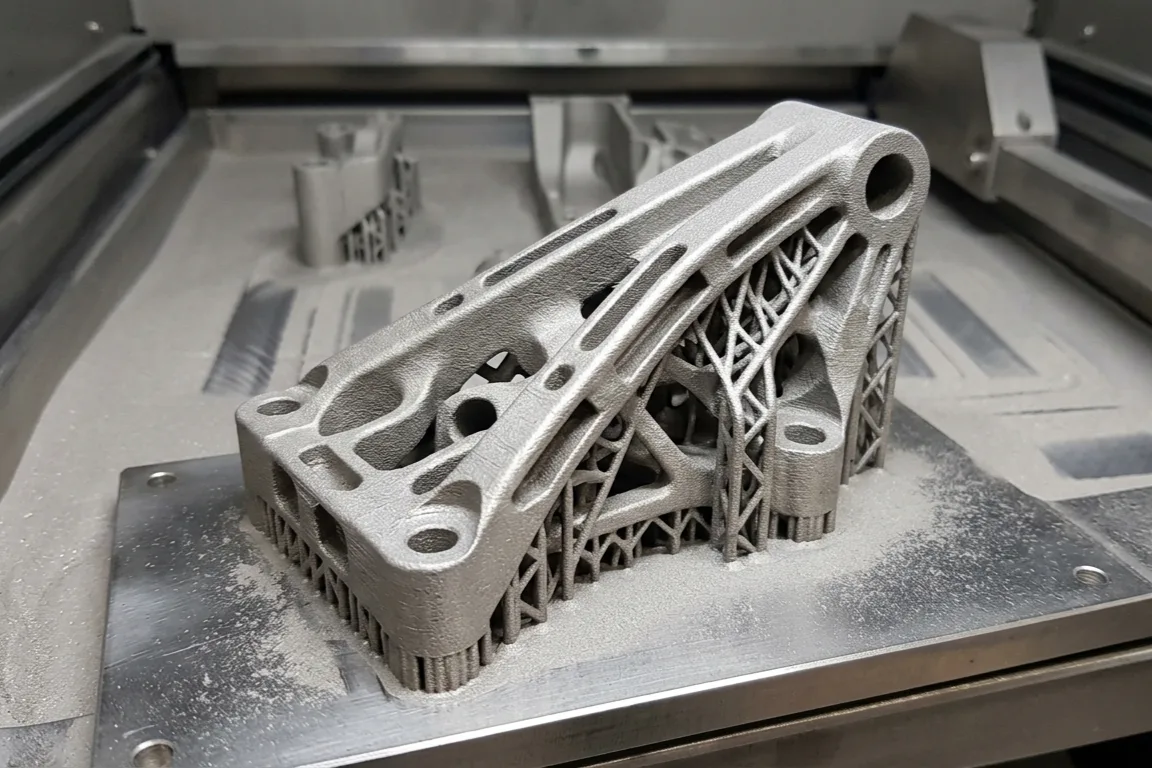

- Nach dem Druck kühlt der Bauraum ab. Das Bauteil wird vom losen Pulver befreit, spannungsarm geglüht, von der Bauplatte getrennt, und die Stützstrukturen werden entfernt.
Ein Bauteil mit 100 Millimetern Höhe besteht bei 40 Mikrometern Schichthöhe aus 2500 Einzelschichten. Das erklärt, warum der Bauprozess oft viele Stunden bis Tage dauert.
Warum Eigenspannungen und Stützen so wichtig sind
Das schnelle Aufschmelzen und Erstarren erzeugt starke Temperaturgradienten. Jede neue Schicht zieht sich beim Abkühlen zusammen, während die Schichten darunter bereits fest sind. Diese Eigenspannungen können das Bauteil verziehen oder von der Bauplatte reißen. Stützstrukturen halten das Teil deshalb nicht nur gegen die Schwerkraft, sondern leiten Wärme ab und verankern das Werkstück mechanisch.
Dieser Punkt wird oft unterschätzt. Stützstrukturen bestehen beim Metalldruck aus demselben massiven Werkstoff wie das Bauteil und müssen mechanisch abgetrennt werden. Wer sie beim Konstruieren nicht mitdenkt, erzeugt Nacharbeit an genau den Flächen, die später funktionswichtig sind. Das anschließende Spannungsarmglühen bei mehreren hundert Grad baut die inneren Spannungen ab, bevor das Teil von der Platte gesägt wird.
Warum die Bezeichnungen so unterschiedlich sind
In Datenblättern begegnen Ihnen Begriffe wie SLM (Selective Laser Melting), LPBF (Laser Powder Bed Fusion) oder eben DMLS. Technisch beschreiben sie im Alltag denselben Prozess: Laser, Pulverbett, vollständiges Aufschmelzen. Die Unterschiede sind historisch und markenrechtlich bedingt. Für die Bauteilauslegung ist die Legierung wichtiger als das Kürzel.
Abzugrenzen ist DMLS dagegen von zwei verwandten Verfahren. Beim SLS (Selektives Lasersintern) wird Kunststoffpulver wie PA12 verarbeitet, kein Metall. Beim Binder Jetting klebt ein Druckkopf Metallpulver zunächst mit Bindemittel zusammen; das Teil wird erst später in einem Ofen gesintert und schrumpft dabei deutlich. DMLS liefert von allen dreien die höchste Dichte und Festigkeit direkt aus dem Prozess.
Welche Metalle sich verarbeiten lassen
Die Werkstoffauswahl richtet sich nach der späteren Belastung, nicht nach der Materialliste.
Edelstahl 316L und 1.2709
316L ist korrosionsbeständig und gut schweißbar. Es eignet sich für Vorrichtungen, Halterungen und Bauteile mit Kontakt zu Feuchtigkeit. Der Werkzeugstahl 1.2709 lässt sich aushärten und wird für Spritzgusseinsätze mit konturnaher Kühlung verwendet.
Aluminiumlegierungen wie AlSi10Mg
Leicht, gut wärmeleitend, moderat belastbar. Typische Anwendungen sind Kühlkörper, Gehäusestrukturen und leichte Funktionsteile im Prototypenbau.
Titan Ti6Al4V
Hohes Verhältnis von Festigkeit zu Gewicht und sehr korrosionsbeständig. Es kommt dort zum Einsatz, wo Masse Geld kostet, etwa in der Luftfahrt oder im Motorsport.
Nickelbasislegierungen wie Inconel 718
Behalten ihre Festigkeit auch bei hohen Temperaturen. Verwendet werden sie für Turbinenkomponenten und heiße Gasführungen.
Welche Kennwerte ein Bauteil erreicht, hängt allerdings von Parametern, Bauteilorientierung und Wärmebehandlung ab. Belastbare Aussagen zur Festigkeit sind deshalb nur mit konkreten Projektdaten möglich, nicht anhand allgemeiner Materialtabellen.
Genauigkeit, Oberfläche und Nachbearbeitung
DMLS erreicht in der Praxis Toleranzen im Bereich weniger Zehntelmillimeter, abhängig von Bauteilgröße und Geometrie. Die Oberfläche direkt aus dem Drucker ist rau und leicht körnig, weil teilgeschmolzene Pulverpartikel anhaften. Übliche Rauheitswerte liegen bei Ra 6 bis 15 Mikrometern, an Unterseiten und steilen Überhängen noch darüber.
Für Funktionsflächen bedeutet das: Passungen, Dichtflächen und Gewinde werden nachträglich gefräst, gerieben oder geschnitten. Planen Sie dafür Aufmaß ein, meist 0,5 bis 1 Millimeter. Sichtflächen lassen sich durch Strahlen, Gleitschleifen oder Polieren deutlich verbessern. Bohrungen unter etwa 6 Millimetern Durchmesser werden in der Regel nur vorgedruckt und anschließend aufgebohrt.
Qualitätssicherung bei Metallbauteilen
Wer DMLS-Teile in Maschinen oder Anlagen einsetzt, sollte wissen, wie ihre Qualität abgesichert wird. Üblich ist die Kontrolle der Bauteildichte, meist über Schliffbilder oder das archimedische Prinzip; gute Prozesse erreichen über 99,5 Prozent der theoretischen Dichte. Zusätzlich werden bei jedem Baujob mitgedruckte Zugproben geprüft, um die Kennwerte der jeweiligen Pulvercharge zu belegen. Für kritische Bauteile kommt eine Computertomografie hinzu, die innenliegende Poren und Kanäle sichtbar macht. Maßprüfungen laufen über Koordinatenmessgeräte oder 3D-Scan. Fragen Sie beim Dienstleister nach, welche dieser Nachweise im Angebot enthalten sind. Sie bestimmen den Preis mit und sind für den späteren Einsatz oft wichtiger als das Verfahrenskürzel.
Grenzen von DMLS
Obwohl DMLS viele Vorteile bietet, gibt es klare Grenzen zu beachten.
Die Bauräume sind vergleichsweise klein, häufig im Bereich um 250 Millimeter Kantenlänge. Die Baugeschwindigkeit ist niedrig, da nur wenige Kubikzentimeter pro Stunde entstehen. Anlagen, Pulverhandling und Schutzgas verursachen laufende Kosten. Dünnwandige Geometrien verziehen sich durch Eigenspannungen, wenn sie nicht sauber ausgelegt sind. Überhänge unter etwa 45 Grad brauchen Stützen, und innenliegende Kanäle müssen so gestaltet sein, dass sich das Restpulver später ausschütteln lässt.
Daraus folgt eine schlichte Faustregel: Ein Bauteil rechtfertigt Metalldruck erst dann, wenn seine Funktion Metall zwingend erfordert und seine Geometrie konventionell nicht sinnvoll herstellbar ist. Trifft nur eines von beidem zu, ist meist ein anderer Weg günstiger.
DMLS, Fräsen oder Guss: eine Entscheidungshilfe
- Einzelteil oder Kleinstserie bis etwa 10 Stück mit komplexer Innenkontur: DMLS ist meist die einzige Option, etwa bei konturnah gekühlten Werkzeugeinsätzen oder Hydraulikblöcken mit gekrümmten Kanälen. Die Stückkosten bleiben hier auch bei mehreren Teilen nahezu konstant, weil kein Werkzeug nötig ist.
- Einfache Geometrie, die sich von außen bearbeiten lässt: Fräsen aus dem Vollen ist schneller, genauer und günstiger, unabhängig von der Stückzahl. Ein Flansch oder eine Grundplatte gehört nicht in den Metalldrucker.
- Stückzahlen ab etwa 200 bis 500 Teilen: Feinguss oder Druckguss verteilen die Werkzeugkosten und liefern glattere Oberflächen. Wo genau die Schwelle liegt, hängt von Bauteilgröße und Werkzeugaufwand ab. DMLS bleibt dann höchstens für die Prototypenphase interessant, in der die Gussgeometrie noch geändert wird.
Wann ein Kunststoffverfahren die klügere Wahl ist
In der Produktentwicklung wird der erste Prototyp selten aus Metall gebraucht. Für Bauraumprüfungen, Ergonomietests und Designabstimmungen genügen gedruckte Kunststoffteile, die innerhalb weniger Tage vorliegen. Genau darum geht es beim Rapid Prototyping: schnell ein physisches Testmodell in der Hand halten, bevor teure Fertigungsschritte beginnen.
Auch bei funktionalen Teilen tragen technische Kunststoffe weiter, als viele erwarten. PA12+CF15, ein kohlefaserverstärktes Polyamid, ist steif und maßhaltig und eignet sich für Vorrichtungen und Halterungen. PETG und ABS decken robuste Gehäuse ab, TPU (Thermoplastisches Polyurethan) flexible Dichtungen und Dämpfer. Verarbeitet werden diese Werkstoffe im FFF-Verfahren, bei dem geschmolzenes Filament schichtweise abgelegt wird. Für Gehäuse und Halterungen von Elektronikprototypen ist gedruckter Kunststoff in vielen Fällen die passende Lösung, weil er isolierend wirkt und sich schnell iterieren lässt.
Ein praktischer Ansatz aus der Entwicklung: Geometrie und Passungen zuerst in Kunststoff absichern, dann dieselbe Datei für den Metalldruck freigeben. Das spart Fehldrucke an der teuersten Stelle des Prozesses.
Übrigens deckt derselbe Technologiestrang auch das andere Ende des Spektrums ab. Wer nicht an Turbinenteile, sondern an individuelle Objekte aus dem 3D-Drucker denkt, arbeitet mit denselben Konstruktionsprinzipien, nur mit anderen Anforderungen an Material und Toleranz. Ein gedrucktes Türschild oder eine Hausnummer stellt an Maßhaltigkeit ganz andere Ansprüche als ein Bauteil mit Dichtfunktion.
Vom Modell zur Datei: Was der Drucker braucht
Unabhängig vom Verfahren beginnt jeder Auftrag mit einem sauberen 3D-Modell.
Für parametrische Bauteile mit definierten Maßen eignen sich CAD-Programme wie Fusion 360 oder Shapr3D. Für organische Formen ist Blender geeignet, für einfache Geometrien reicht Tinkercad. Entscheidend ist nicht die Software, sondern dass das Modell wasserdicht ist, also keine offenen Kanten oder invertierten Normalen enthält.
Beim Export haben sich zwei Dateiformate durchgesetzt. STL speichert ausschließlich die Oberfläche als Dreiecksnetz und ist der kleinste gemeinsame Nenner. 3MF transportiert zusätzlich Einheiten, Materialzuordnung und Metadaten und vermeidet damit typische Skalierungsfehler. Wenn Ihre Software 3MF anbietet, nutzen Sie es. Achten Sie bei STL auf eine ausreichend feine Auflösung, damit Rundungen nicht facettiert wirken. Welche Angaben ein Auftrag sonst noch braucht, fasst unsere Seite zur Dateivorbereitung zusammen.
Wenn noch kein Modell existiert, ist das kein Hindernis. Aus Skizzen, technischen Zeichnungen oder einem defekten Originalteil lässt sich ein druckfähiges Modell konstruieren.
Was ein Bauteil kostet
Seriöse Preisangaben sind ohne Projektdaten nicht möglich. Der Preis entsteht aus dem Volumen des Bauteils, der Höhe im Bauraum, dem Stützstrukturaufwand, der Legierung, der Wärmebehandlung und der spanenden Nacharbeit. Als grobe Orientierung: Ein handtellergroßes Funktionsteil aus Edelstahl oder Aluminium liegt inklusive Wärmebehandlung und einfacher Nacharbeit meist im mittleren dreistelligen Bereich, Titan und Nickellegierungen deutlich darüber. Dieselbe Geometrie aus PA12+CF15 oder PETG kostet häufig nur einen Bruchteil. Metalldruck gewinnt aber bei komplexen Einzelteilen gegenüber Fräsen und Werkzeugbau, sobald die Zerspanung mehrere Aufspannungen oder Sonderwerkzeuge bräuchte.
Wer Kosten senken will, setzt an der Konstruktion an: Wandstärken vereinheitlichen, Überhänge unter 45 Grad vermeiden, Bauteilhöhe reduzieren und Funktionsflächen bewusst platzieren. Oft lohnt sich auch die Frage, ob nur ein Teilbereich des Bauteils aus Metall sein muss und der Rest als Kunststoffkomponente dazukommt.
Fazit
DMLS liefert Metallbauteile mit Geometrien, die konventionelle Fertigung nicht abbildet, und ist damit ein Werkzeug für klar umrissene technische Anforderungen. Wer verstanden hat, wie das Verfahren funktioniert, erkennt auch seine Grenzen: Eigenspannungen, Stützstrukturen, Nacharbeit und Baugeschwindigkeit sind keine Nebensächlichkeiten, sondern bestimmen Kosten und Machbarkeit. Für Prototypen, Gehäuse, Vorrichtungen und Kleinserien führt der schnellere und günstigere Weg dagegen häufig über Kunststoffverfahren wie FFF oder DLP. Die entscheidende Frage lautet nicht, welches Verfahren das leistungsfähigste ist, sondern welches zu Belastung, Stückzahl und Zeitrahmen Ihres Bauteils passt. Wenn Sie diese Einordnung für ein konkretes Projekt brauchen, schildern Sie es uns über die Auftragsanfrage oder nehmen Sie direkt Kontakt auf.
Häufige Fragen
Was ist der Unterschied zwischen DMLS und SLM?
Praktisch keiner. Beide Begriffe bezeichnen das laserbasierte Aufschmelzen von Metallpulver im Pulverbett. Die unterschiedlichen Namen sind historisch und markenrechtlich bedingt, der Prozess ist derselbe.
Welche Metalle lassen sich mit DMLS drucken?
Am häufigsten Edelstahl 316L, Werkzeugstahl 1.2709, Aluminium AlSi10Mg, Titan Ti6Al4V und Nickelbasislegierungen wie Inconel 718. Die Auswahl richtet sich nach Belastung, Temperatur und Korrosionsanforderung des Bauteils.
Wie genau ist DMLS-Metalldruck?
Typisch sind Toleranzen im Bereich weniger Zehntelmillimeter. Funktionsflächen wie Passungen, Dichtflächen und Gewinde werden in der Regel mit Aufmaß gedruckt und anschließend spanend nachbearbeitet.
Wann lohnt sich DMLS gegenüber Fräsen oder Guss?
Bei Einzelteilen und Kleinstserien mit komplexen Innenkonturen, etwa Kühlkanälen, die sich zerspanend nicht herstellen lassen. Einfache Geometrien sind gefräst günstiger, ab einigen hundert Stück rechnet sich meist Guss.
Reicht für meinen Prototyp ein Kunststoffdruck statt Metall?
In vielen Fällen ja. Für Bauraum-, Passungs- und Designprüfungen genügen FFF- oder DLP-Teile, die schneller und günstiger sind. Faserverstärkte Kunststoffe wie PA12+CF15 decken auch viele Vorrichtungen und Halterungen ab.
