3D-Druck für Kleinserien: Wann lohnt sich das?
3D-Druck für Kleinserien bedeutet schnelle Serienfertigung ohne Werkzeugkosten. So setzt Exostruct Prototypen und funktionale Bauteile wirtschaftlich um.
Wer ein eigenes Bauteil, eine Figur oder ein Ersatzteil fertigen möchte, stößt schnell auf eine technische Hürde: das richtige Dateiformat. Bevor ein 3D-Drucker überhaupt loslegen kann, muss das digitale Modell in einer Form vorliegen, die er versteht. Welche Formate dafür infrage kommen, worin sie sich unterscheiden und worauf Sie achten sollten, wenn Sie ein 3D-Modell drucken lassen möchten, klärt dieser Artikel. Sie erfahren außerdem, was passiert, wenn noch gar keine Datei existiert.
Für den 3D-Druck brauchen Sie in den meisten Fällen eine Datei im Format STL (Standard Tessellation Language) oder 3MF (3D Manufacturing Format). Diese beiden Formate beschreiben die äußere Geometrie eines Objekts so, dass ein Drucker daraus eine druckbare Vorlage erzeugen kann. STL ist das am weitesten verbreitete Format und wird von nahezu jeder Software und jedem Druckdienst akzeptiert. 3MF ist die modernere Alternative und kann zusätzliche Informationen speichern.
Wenn Sie ein fertiges Modell besitzen, reicht in der Regel eine STL-Datei für ein Sofortangebot. Wenn Sie noch kein Modell haben, ist das kein Problem. Dazu später mehr.
STL ist seit Jahrzehnten das Arbeitspferd der 3D-Druck-Branche. Das Format beschreibt die Oberfläche eines Objekts als Netz aus vielen kleinen Dreiecken. Je feiner dieses Dreiecksnetz, desto genauer wird die Form abgebildet.
Der große Vorteil von STL liegt in der Kompatibilität. Praktisch jede 3D-Software kann STL exportieren, und jeder Druckdienst kann es lesen. Wenn Sie ein Modell aus einer Plattform wie Thingiverse herunterladen oder selbst in einem CAD-Programm erstellen, ist STL fast immer eine der angebotenen Exportoptionen.
Die Grenzen von STL sollten Sie trotzdem kennen. Das Format speichert nur die reine Geometrie. Informationen zu Farbe, Material oder Maßeinheit fehlen. Bei sehr feinen oder organischen Formen kann die Dreiecksauflösung außerdem zu sichtbaren Kanten führen, wenn beim Export eine zu grobe Qualität gewählt wurde. Für Anschauungsmodelle, Prototypen und die meisten funktionalen Bauteile ist STL aber völlig ausreichend.
3MF wurde entwickelt, um die Schwächen von STL auszugleichen. Das Format speichert nicht nur die Geometrie, sondern kann zusätzliche Daten enthalten. Dazu gehören Farben, Materialien, Maßeinheiten und sogar mehrere Objekte in einer einzigen Datei.
Gerade im Mehrfarbdruck oder bei komplexen Baugruppen spielt 3MF seine Stärken aus. Wenn ein Objekt aus verschiedenen Farbbereichen besteht, lässt sich diese Information direkt in der Datei festhalten. Bei STL wäre das nicht möglich.
In der Praxis nutzen viele moderne Slicer und CAD-Programme 3MF mittlerweile als bevorzugtes Format. Für einfache, einfarbige Drucke macht der Unterschied zu STL oft keine große Rolle. Sobald jedoch Farben, exakte Maßangaben oder mehrere Teile ins Spiel kommen, ist 3MF die robustere Wahl.
Neben STL und 3MF tauchen je nach Software weitere Formate auf. Sie sind seltener, aber in bestimmten Situationen sinnvoll.
Das Format OBJ wird häufig im Bereich der organischen Modellierung und im Grafikdesign verwendet. Es kann neben der Geometrie auch Farb- und Texturinformationen speichern. Für farbige Figuren oder künstlerische Objekte ist OBJ deshalb eine Option. Im klassischen technischen 3D-Druck spielt es eine kleinere Rolle als STL.
STEP (Standard for the Exchange of Product Data) stammt aus der professionellen CAD-Welt. Anders als STL beschreibt es ein Objekt nicht als Dreiecksnetz, sondern als exakte mathematische Geometrie. Das macht STEP-Dateien ideal für technische Bauteile, die später noch verändert oder präzise vermessen werden müssen.
Wenn Sie ein technisches Modell aus einem parametrischen CAD-Programm liefern, ist eine STEP-Datei oft die bessere Grundlage. Sie erlaubt nachträgliche Anpassungen, bevor das Teil in ein druckbares Format umgewandelt wird. Wie eine solche parametrische Konstruktion abläuft, erklärt der Beitrag zur CAD-Modellierung im Auftrag.
Die passende Wahl hängt von Ihrem Projekt ab. Als Faustregel gilt:
Wenn Sie unsicher sind, ist STL fast immer ein sicherer Startpunkt. Sollte ein anderes Format besser passen, lässt sich das im Rahmen einer Auftragsanfrage klären.

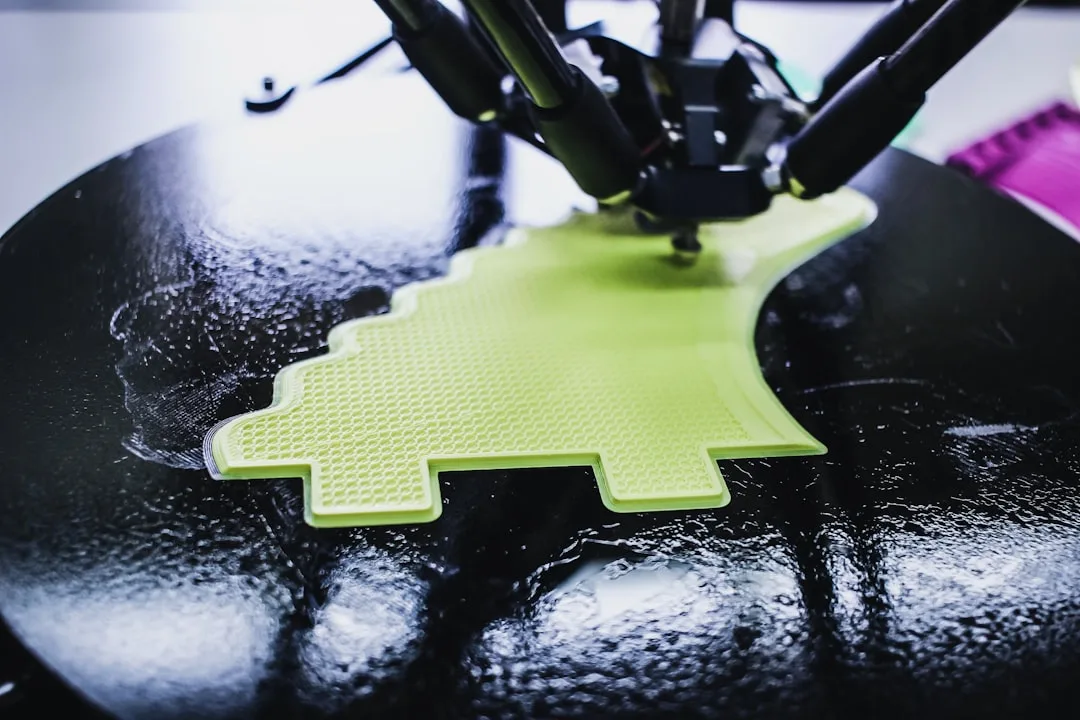

Wenn Sie bereits ein fertiges Modell besitzen, läuft der Weg zum gedruckten Teil unkompliziert. Über das Sofortangebot laden Sie Ihre STL- oder 3MF-Datei hoch und erhalten eine Einschätzung zu Material, Verfahren und Kosten. Wichtig ist, dass das Modell geschlossen ist, also keine offenen Flächen oder Lücken im Netz hat. Solche Fehler führen sonst zu Problemen beim Druck.
Kleinere Fehler im Netz lassen sich oft automatisch reparieren. Bei größeren Lücken oder fehlerhaften Geometrien ist eine manuelle Nachbearbeitung nötig. In diesem Fall melden wir uns mit einem Hinweis, bevor gedruckt wird.
Viele Kunden haben eine klare Idee, aber keine fertige Datei. Das ist kein Hindernis. Aus einer Skizze, einer technischen Zeichnung oder sogar einem Foto lässt sich ein druckbares 3D-Modell aufbauen. Wie das im Detail funktioniert, beschreibt der Artikel zu Modellen aus einer Skizze oder einem Foto.
Wenn Sie ein 3D-Modell erstellen lassen möchten, übernimmt die CAD-Modellierung den Schritt von der Idee zur Datei. Dabei entsteht eine saubere, druckbare Geometrie im passenden Format. Was ein solcher Auftrag kostet und wie er abläuft, lesen Sie im Beitrag zu Ablauf und Kosten der Modellerstellung. Wer ganz ohne eigene Datei startet, findet im Überblick wie der Weg zum fertigen Druck trotzdem gelingt eine gute Orientierung.
Einige typische Probleme tauchen immer wieder auf. Wenn Sie diese im Blick behalten, vermeiden Sie Verzögerungen:
Gerade der letzte Punkt sorgt oft für Verwirrung. Ein Foto allein ist kein druckbares Modell. Es kann aber als Vorlage dienen, aus der ein 3D-Modell konstruiert wird.
Für den 3D-Druck sind STL und 3MF die wichtigsten Formate. STL überzeugt durch maximale Kompatibilität, 3MF durch zusätzliche Informationen wie Farbe und Maßeinheit. Für technische Bauteile lohnt sich oft STEP, für farbige Objekte gelegentlich OBJ. Wer noch kein Modell hat, muss nicht selbst konstruieren. Aus Skizze, Zeichnung oder Foto entsteht über die CAD-Modellierung eine passende Datei, die anschließend direkt in den Druck geht.
Welches Dateiformat ist am besten für den 3D-Druck?
STL ist das gängigste und am breitesten unterstützte Format. Für Mehrfarbdrucke oder Baugruppen mit mehreren Teilen ist 3MF die bessere Wahl, weil es zusätzliche Informationen wie Farbe und Maßeinheit speichert.
Kann ich ein Foto oder JPG-Bild direkt drucken lassen?
Ein Foto oder ein Bildformat wie JPG ist kein 3D-Modell und kann nicht direkt gedruckt werden. Es kann aber als Vorlage dienen, aus der über CAD-Modellierung ein druckbares Modell entsteht.
Was ist der Unterschied zwischen STL und 3MF?
STL speichert nur die reine Geometrie als Dreiecksnetz. 3MF kann zusätzlich Farben, Materialien, Maßeinheiten und mehrere Objekte in einer Datei speichern und ist damit moderner und vielseitiger.
Brauche ich eine STEP-Datei für den 3D-Druck?
Für den reinen Druck reicht STL oder 3MF. STEP ist sinnvoll, wenn ein technisches Bauteil später noch verändert oder präzise vermessen werden soll, weil es die exakte mathematische Geometrie enthält.
Was passiert, wenn meine Datei fehlerhaft ist?
Kleinere Netzfehler lassen sich oft automatisch reparieren. Bei größeren Lücken oder offenen Flächen ist eine manuelle Nachbearbeitung nötig. In diesem Fall erhalten Sie vor dem Druck einen Hinweis.
