3D-Druck für Kleinserien: Wann lohnt sich das?
3D-Druck für Kleinserien bedeutet schnelle Serienfertigung ohne Werkzeugkosten. So setzt Exostruct Prototypen und funktionale Bauteile wirtschaftlich um.
Wer sich zum ersten Mal mit 3D-Druck beschäftigt, stößt schnell auf verschiedene Verfahren und fragt sich, welches für das eigene Projekt passt. FDM (Fused Deposition Modeling) ist das am weitesten verbreitete 3D-Druck-Verfahren und der Einstiegspunkt für die meisten Nutzer. Es eignet sich für ein breites Spektrum an Anwendungen: von funktionalen Bauteilen über Prototypen bis hin zu individuellen Geschenkideen. Dieser Artikel erklärt, wie FDM-Druck funktioniert, welche Materialien verarbeitet werden können und für welche Projekte das Verfahren sinnvoll eingesetzt wird.

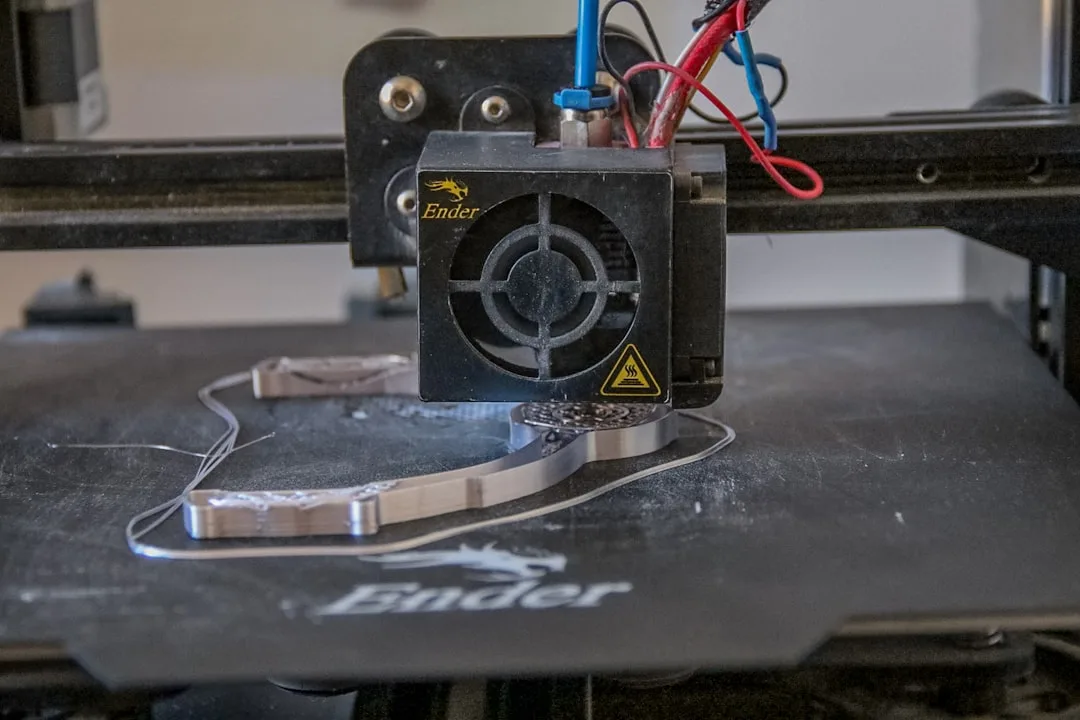

Beim FDM-Druck (auch als FFF, Fused Filament Fabrication, bezeichnet) wird ein Kunststofffaden, das sogenannte Filament, durch eine erhitzte Düse geführt und schichtweise auf einer Druckplatte aufgetragen. Schicht für Schicht entsteht so das fertige Bauteil.
Das Grundprinzip lässt sich in drei Schritte zusammenfassen:
Dieser Prozess wiederholt sich, bis das Objekt vollständig aufgebaut ist. Die Schichtstärke liegt typischerweise zwischen 0,1 und 0,3 mm. Feinere Schichten erzeugen glattere Oberflächen, benötigen aber mehr Druckzeit.
FDM und FFF bezeichnen technisch dasselbe Verfahren. FDM ist ein eingetragener Markenname, während FFF die herstellerneutrale Bezeichnung ist. In der Praxis werden beide Begriffe synonym verwendet.

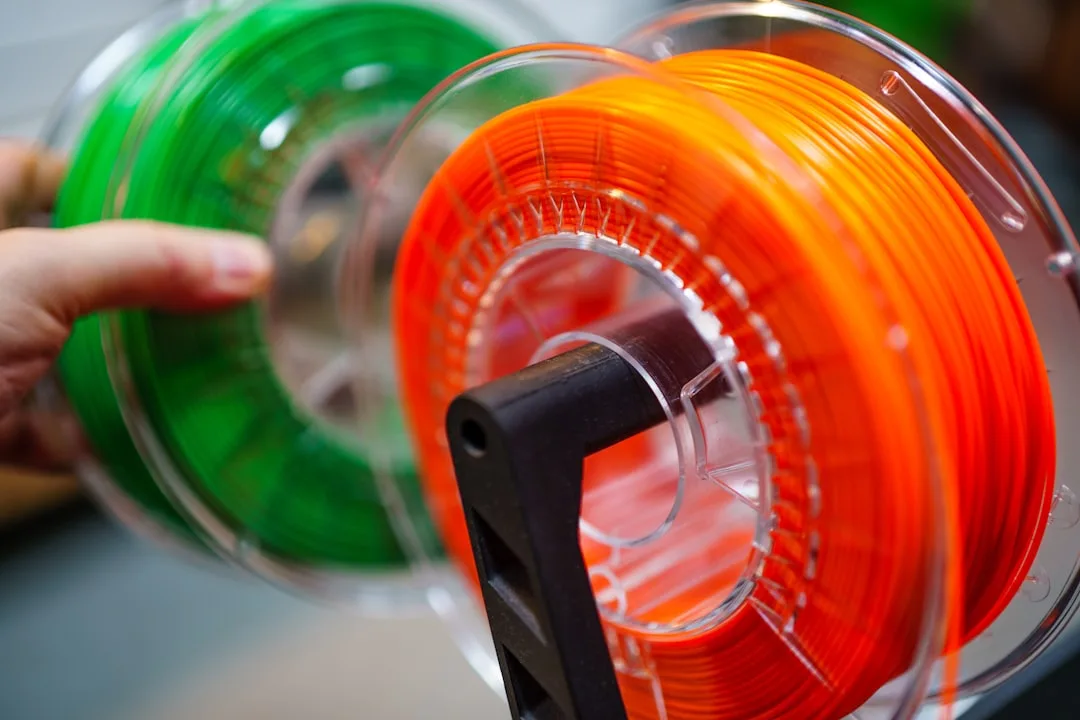

Ein zentrales Merkmal des FDM-Verfahrens ist die Materialvielfalt. Viele verschiedene Kunststoffe lassen sich als Filament verarbeiten, was das Verfahren für sehr unterschiedliche Anforderungen geeignet macht.
PLA (Polylactid) ist das am häufigsten verwendete Material. Es ist biologisch abbaubar, leicht zu drucken und formstabil. PLA eignet sich gut für Dekorationsobjekte, Anschauungsmodelle und Geschenkideen. Wegen seiner geringen Hitzebeständigkeit sollte es nicht für stark belastete Teile oder Hochtemperaturbereiche eingesetzt werden.
PETG (Polyethylenterephthalat Glykol) ist zäher und feuchtigkeitsbeständiger als PLA. PETG eignet sich für Bauteile, die mechanischer Belastung standhalten sollen, ohne dabei spröde zu brechen.
TPU (Thermoplastisches Polyurethan) ist ein flexibles, gummielastisches Material. Es wird für biegsame Teile verwendet, etwa Dichtungen, Schutzummantelungen oder weiche Griffflächen.
ABS (Acrylnitril-Butadien-Styrol) ist hitzebeständiger als PLA und gut nachbearbeitbar. ABS stellt höhere Anforderungen an den Drucker und neigt beim Abkühlen zu Verzug. Es wird häufig für technische Bauteile eingesetzt.
PA12+CF15 ist ein Nylon-Verbundwerkstoff mit 15 Prozent Kohlenstofffaseranteil. Dieser ist besonders steif, temperaturbeständig und für anspruchsvolle Funktionsteile geeignet. Das Material stellt erhöhte Anforderungen an das Drucksystem.
PP (Polypropylen) ist chemisch beständig und leichtgewichtig. Es eignet sich für Behälter, Verschlüsse und Teile mit Scharnierstruktur.
Je nach Anforderung an das fertige Bauteil sollte die Materialwahl sorgfältig getroffen werden. Wer ein Teil für den Außeneinsatz plant, findet weitere Hinweise im Artikel zu geeigneten Materialien für Außenanwendungen im 3D-Druck.
FDM hat sich in vielen Anwendungsbereichen als zuverlässiges Verfahren etabliert. Die wichtigsten Stärken im Überblick:
Materialvielfalt: Kein anderes weit verbreitetes 3D-Druck-Verfahren bietet eine vergleichbare Auswahl an Kunststoffen. Von weich bis hart, von biologisch abbaubar bis hochtemperaturfest steht eine breite Palette zur Verfügung.
Wirtschaftlichkeit bei mittleren und großen Bauteilen: FDM eignet sich gut für Bauteile mittlerer bis größerer Abmessungen. Die Materialkosten sind vergleichsweise gering, was das Verfahren besonders für Prototypen und Kleinserien attraktiv macht. Im Vergleich zu Resin-basierten Verfahren sind die Materialpreise bei PLA und PETG deutlich niedriger, und größere Bauvolumen lassen sich ohne den Kostendruck von Harz wirtschaftlich umsetzen.
Funktionale Bauteile: Anders als manch anderes Verfahren können mit FDM direkt einsatzfähige Teile mit mechanischen Anforderungen hergestellt werden. Dazu gehören Halterungen, Gehäuse, Vorrichtungen und Ersatzteile.
Zugänglichkeit: FDM ist ein weit verbreitetes Verfahren, das sowohl bei Dienstleistern als auch im privaten Bereich eingesetzt wird. Für Kunden bedeutet das kurze Lieferzeiten und ein breites Angebot an Materialoptionen.
Druckgeschwindigkeit: Moderne FDM-Drucker erreichen bei einfachen Geometrien hohe Druckgeschwindigkeiten. Für kleine bis mittelgroße Bauteile ohne feine Details ist FDM oft das schnellste unter den gängigen Verfahren.
Obwohl FDM viele Vorteile bietet, gibt es auch Grenzen zu beachten.
Oberflächenqualität: Die schichtweise Bauweise führt zu sichtbaren Schichtlinien auf dem fertigen Teil. Für Bauteile, bei denen es auf optische Feinheit ankommt, beispielsweise kleinteilige Figuren oder hochdetaillierte Modelle, sind andere Verfahren wie SLA oder DLP besser geeignet. Für solche Anwendungsfälle bietet sich ein Blick in den Artikel zu SLA und DLP im Detail an.
Maßgenauigkeit bei Feinstrukturen: Sehr feine Details unter etwa 0,5 mm lassen sich mit FDM nur bedingt zuverlässig abbilden. Für filigranes Kleinstteile-Design stoßen FDM-Drucker an ihre Grenzen.
Anisotrope Stabilität: FDM-Teile sind in der Aufbaurichtung (Z-Achse) weniger belastbar als quer dazu. Bei der Konstruktion sollte berücksichtigt werden, aus welcher Richtung das Bauteil belastet wird.
Stützstrukturen: Überhänge und Hohlformen erfordern häufig Stützstrukturen, die nach dem Druck entfernt werden müssen. Das kann die Nachbearbeitung aufwendiger machen.
Einen direkten Vergleich zwischen FDM und dem Resin-Verfahren bietet der Artikel FDM oder SLA: Verfahren im direkten Vergleich.
FDM-Teile lassen sich nach dem Druck auf verschiedene Arten weiterverarbeiten. Die häufigsten Maßnahmen betreffen Oberfläche, Passgenauigkeit und Optik.
Stützstrukturen werden nach dem Druck manuell entfernt. Je nach Geometrie und Material ist dafür mehr oder weniger Aufwand erforderlich. Bei löslichen Stützmaterialien entfällt dieser Schritt.
Schleifpapier mit unterschiedlichen Körnungen ermöglicht eine stufenweise Glättung der Oberfläche. Beginnend bei groben Körnungen (etwa 120er) bis zu feinen (400er oder höher) lassen sich sichtbare Schichtlinien deutlich reduzieren.
Für PLA- und ABS-Teile besteht die Möglichkeit, Oberflächen mit Füllprimer zu beschichten und anschließend zu lackieren. Das verbessert sowohl Optik als auch Haptik erheblich.
Bohrungen und Gewinde können bei Bedarf nachbearbeitet werden. Metrische Gewinde lassen sich mit einem Gewindeschneider direkt in gedruckte Bohrungen einschneiden, sofern die Wandstärke ausreicht.
Die Nachbearbeitung hängt stark vom Verwendungszweck ab. Für funktionale Bauteile mit Passanforderungen genügt oft eine gezielte mechanische Nachbearbeitung. Für Präsentationsmodelle oder dekorative Objekte ist eine aufwendigere Oberflächenbehandlung sinnvoll.
FDM ist vielseitig einsetzbar. Zu den typischen Anwendungsfeldern zählen:
FDM eignet sich sehr gut für das schnelle Herstellen von Prototypen. Konstrukteure und Entwickler können damit früh im Entwicklungsprozess physische Modelle testen. Das Verfahren ermöglicht eine unkomplizierte Iteration: Modell anpassen, erneut drucken, prüfen.
Mit den richtigen Materialien lassen sich mit FDM Bauteile herstellen, die mechanischen, thermischen und chemischen Anforderungen standhalten. Dazu gehören Gehäuse für Elektronik, Halterungen, Adapter oder Vorrichtungen für die Montage. Bei Ersatzteilen ist zu beachten, dass die Eignung stark vom konkreten Einsatz abhängt. Sicherheitskritische oder hochbelastete Teile erfordern eine genaue Abstimmung von Material und Konstruktion.
Für Kleinserien bis in den zweistelligen Stückzahlbereich ist FDM eine wirtschaftliche Alternative zu Spritzguss oder anderen Fertigungsverfahren. Besonders wenn Varianten oder Anpassungen nötig sind, zeigt FDM seine Stärke durch schnelle Änderbarkeit ohne Werkzeugkosten.
FDM eignet sich gut für personalisierte Objekte: Namensschilder, Aufsteller, Halterungen, Modellbauteile oder individuelle Dekoration. Auch Geschenkideen wie personalisierte Objekte mit eigenen Maßen oder spezifischem Design lassen sich gut umsetzen. Wer nach weiteren Ideen sucht, findet im Artikel zu individuellen 3D-Druck-Geschenken eine hilfreiche Übersicht.
Im Modellbau wird FDM für Gebäudemodelle, Fahrzeugteile, Geländestrukturen oder Ergänzungen zu bestehenden Sets eingesetzt. Das Verfahren erlaubt maßgenaue Teile, die in gekaufte Bausätze integriert werden können.
Neben FDM gibt es weitere 3D-Druck-Verfahren, die für bestimmte Anforderungen besser geeignet sind. SLA (Stereolithografie) und DLP (Digital Light Processing) arbeiten mit lichtaushärtendem Kunstharz und erzielen deutlich feinere Oberflächen und höhere Detailgenauigkeit. Sie sind damit die bevorzugte Wahl für Schmuck, Dental-Modelle, Figuren und filigrane Teile.
Bei den Materialkosten liegen Resin-Verfahren in der Regel höher als FDM mit Standardfilamenten. Auch das Bauvolumen ist bei SLA und DLP typischerweise kleiner als bei gängigen FDM-Druckern. Dafür überzeugen sie bei Oberflächengüte und Detailtreue.
Der entscheidende Unterschied liegt im Einsatzzweck: Wer stabile, funktionale Kunststoffteile in einer Vielzahl von Materialien benötigt, ist mit FDM meist gut bedient. Wer höchste Oberflächenqualität oder feinste Details braucht, sollte Resin-basierte Verfahren in Betracht ziehen.
Wer FDM-Druck bei einem Dienstleister beauftragt, sollte einige Punkte berücksichtigen:
Dateiformat: Für den 3D-Druck werden in der Regel STL- oder 3MF-Dateien benötigt. Das 3MF-Format überträgt zusätzlich Informationen zu Farbe und Einheiten, was die Abstimmung vereinfacht.
Wandstärken und Konstruktion: Zu dünne Wandstärken können die Stabilität beeinträchtigen. Als Faustregel gilt: Mindestens zwei bis drei Wandlinien einplanen. Bei einem Düsendurchmesser von 0,4 mm entspricht das einer Wandstärke von etwa 0,8 bis 1,2 mm. Für tragende Strukturen empfehlen sich Wandstärken ab 1,5 mm. Kleinere Wandstärken sind möglich, erfordern aber eine sorgfältige Abstimmung mit dem Dienstleister.
Ausrichtung im Druck: Die Druckausrichtung beeinflusst Stabilität, Oberflächenqualität und Druckdauer. Ein erfahrener Dienstleister stimmt die Ausrichtung auf die Anforderungen des Bauteils ab.
Kein eigenes 3D-Modell vorhanden: Wer noch kein fertiges Modell hat, kann die Modellierung bei Exostruct anfragen. Auf Basis von Skizzen, Fotos oder Beschreibungen wird ein druckfertiges Modell erstellt.
FDM-Druck ist das vielseitigste und am weitesten verbreitete 3D-Druck-Verfahren für Kunststoffteile. Es eignet sich für Prototypen, funktionale Bauteile, Kleinserien und individuelle Objekte. Die Materialvielfalt ist ein besonderer Vorteil, während Oberflächenqualität und Feindetails Einschränkungen darstellen, die je nach Projekt berücksichtigt werden sollten. Für die meisten praktischen Anforderungen ist FDM eine wirtschaftliche und gut zugängliche Wahl unter den verfügbaren 3D-Druck-Verfahren.
Was ist der Unterschied zwischen FDM und FFF?
FDM (Fused Deposition Modeling) und FFF (Fused Filament Fabrication) bezeichnen technisch dasselbe Druckverfahren. FDM ist ein eingetragener Markenname, FFF die herstellerneutrale Bezeichnung. In der Praxis werden beide Begriffe synonym verwendet.
Welche Materialien kann man mit FDM-Druck verarbeiten?
Zu den gängigen FDM-Materialien gehören PLA, PETG, TPU, ABS, PP und faserverstärkte Werkstoffe wie PA12+CF15. Jedes Material hat spezifische Eigenschaften und eignet sich für unterschiedliche Anforderungen.
Wann ist SLA oder DLP besser als FDM?
SLA und DLP sind besser geeignet, wenn sehr feine Details, glatte Oberflächen oder hohe Maßgenauigkeit bei kleinen Bauteilen gefragt sind. FDM ist die stärkere Wahl für funktionale Kunststoffteile in einer Vielzahl von Materialien.
Welche Wandstärken sollte ich beim FDM-Druck einplanen?
Als Faustregel gelten mindestens zwei bis drei Wandlinien. Bei einem Düsendurchmesser von 0,4 mm entspricht das etwa 0,8 bis 1,2 mm. Für tragende Strukturen empfehlen sich Wandstärken ab 1,5 mm.
Kann man FDM-Teile nachbearbeiten?
Ja. FDM-Teile lassen sich schleifen, grundieren, lackieren und mechanisch nachbearbeiten. Gewinde können nachgeschnitten werden, sofern die Wandstärke ausreicht. Der Aufwand hängt vom Verwendungszweck ab.
Was brauche ich, um einen FDM-Auftrag bei Exostruct zu stellen?
In der Regel wird eine STL- oder 3MF-Datei benötigt. Wer noch kein fertiges Modell hat, kann die Modellierung direkt bei Exostruct anfragen.
