Stützstrukturen sind ein fester Bestandteil des FDM-Drucks, sobald ein Modell Überhänge oder frei schwebende Bereiche hat. Sie stützen Material, das sonst in die Luft gedruckt würde, und fallen nach dem Druck wieder weg. Genau an dieser Stelle entstehen die häufigsten Fragen: Wann sind Stützstrukturen überhaupt nötig, wie stellt man sie richtig ein und wie gelingt die Support-Entfernung, ohne die Oberfläche zu beschädigen. Dieser Artikel erklärt das Prinzip verständlich und zeigt, wie Sie ein Bauteil so gestalten, dass möglichst wenig Stützmaterial überhaupt entsteht.
Das Thema 3D-Druck Stützstrukturen und Support Entfernung betrifft private Modellbauer genauso wie technische Anwender mit Funktionsteilen. Wer die Logik dahinter versteht, spart Nacharbeit, Filament und Zeit.
Kurz erklärt: Wann braucht ein 3D-Druck Stützstrukturen?
Stützstrukturen werden immer dann gebraucht, wenn eine Fläche stärker als etwa 45 Grad aus der Senkrechten kippt oder wenn ein Bereich völlig frei in der Luft beginnt. Als Faustregel gilt: Überhänge bis rund 45 Grad druckt ein FDM-Drucker meist ohne Support, weil jede Schicht noch genug Auflage auf der darunterliegenden Schicht findet. Flacher werdende Winkel und echte Brücken brauchen dagegen eine Stütze.
Stützstrukturen (oft englisch Support genannt) sind also kein Selbstzweck. Sie sind ein Hilfsgerüst, das nur während des Drucks existiert und danach entfernt wird.
Warum Überhänge und Brücken überhaupt Support brauchen
Beim FDM (Fused Deposition Modeling) wird geschmolzener Kunststoff Schicht für Schicht aufgetragen. Jede neue Linie legt sich auf die vorherige. Fehlt die Auflage darunter, hängt das Material durch oder fällt ab. Das ist der technische Kern des Verfahrens und der Grund, warum Support nötig wird. Wie das schichtweise Auftragen von thermoplastischem Filament funktioniert, beschreibt die Grundlage zum FDM-Verfahren.
Typische Fälle, in denen Stützstrukturen entstehen:
- Auskragende Arme oder Vorsprünge an Figuren und Gehäusen
- Waagerechte Bohrungen und Kanäle im oberen Bereich eines Bauteils
- Freistehende Elemente wie Griffe, Nasen oder Beschriftungen
- Große Brücken zwischen zwei Stützpunkten
Stützstrukturen richtig einstellen

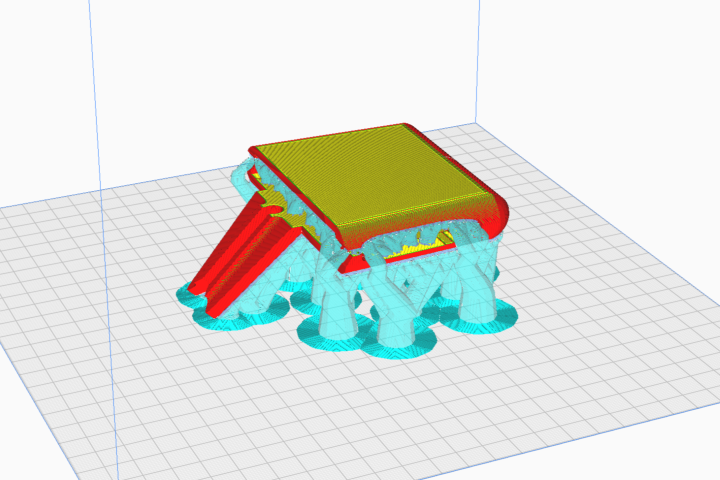

In der Slicing-Software wie Cura entscheidet nicht nur der Schalter Support an oder aus über das Ergebnis, sondern vor allem die Detaileinstellungen. Drei Werte sind für saubere Ergebnisse und leichte Entfernung entscheidend.
Support-Abstand (Z-Distanz)
Der Abstand zwischen Stützmaterial und Bauteil bestimmt, wie leicht sich der Support löst. Ist der Abstand zu klein, verschweißt die Stütze mit dem Objekt und die Stützstruktur lässt sich nicht mehr sauber entfernen. Ist er zu groß, leidet die Oberflächenqualität an der gestützten Stelle. Ein guter Startpunkt ist ein Abstand in der Größenordnung einer Schichthöhe, den Sie anschließend an Ihrem Drucker feinjustieren.
Support-Muster und Dichte
Ein geringeres Stützmuster spart Material und lässt sich leichter abziehen, ein dichteres Muster trägt schwere Überhänge sicherer. Für filigrane Modelle eignet sich ein locker gesetztes Muster, für massive Bauteile ein stabileres.
Support-Typ: überall oder nur vom Druckbett
Support nur vom Druckbett stützt ausschließlich vom Bett aus und vermeidet Stützen mitten auf dem Modell. Das schont sichtbare Flächen. Support überall stützt jeden Überhang, ist aber aufwendiger zu entfernen.
Support entfernen: Schritt für Schritt
Die Support-Entfernung gelingt am besten mit etwas Geduld und dem richtigen Werkzeug. Diese Checkliste hat sich bewährt:
- Grob lösen: Lösen Sie die großen Stützblöcke vorsichtig mit den Fingern oder einer Flachzange. Beginnen Sie an den Außenkanten.
- Nah am Bauteil arbeiten: Nutzen Sie einen Seitenschneider, um Reste dicht an der Oberfläche zu kappen, ohne ins Bauteil zu schneiden.
- Feinreste entfernen: Kleine Rückstände lassen sich mit einem Bastelmesser oder einer Feile abtragen.
- Oberfläche glätten: Schleifen Sie die Kontaktstellen mit feinem Schleifpapier nach.
Als Werkzeug reichen für die meisten Fälle Flachzange, Seitenschneider, Bastelmesser und Schleifpapier. Wer regelmäßig druckt, kommt mit dieser Grundausstattung weit.
Wenn sich die Stützstruktur nicht entfernen lässt
Sitzt der Support zu fest, ist meist der Z-Abstand zu klein eingestellt. Erhöhen Sie ihn für den nächsten Druck leicht. Bei bereits gedruckten Teilen hilft es, die Kontaktpunkte gezielt mit einem scharfen Messer zu durchtrennen, statt mit Gewalt zu ziehen. Zu festes Ziehen reißt sonst Material aus der sichtbaren Fläche.
Weniger Support durch besseres Design
Der sauberste Support ist der, der gar nicht erst entsteht. Zwei Hebel helfen dabei.
Der erste ist die Ausrichtung des Bauteils auf dem Druckbett. Oft lässt sich ein Modell so drehen, dass kritische Überhänge nach unten oder in einen unkritischen Winkel wandern. Wie stark die Lage über Qualität und Stützbedarf entscheidet, zeigt der Beitrag zur optimalen Ausrichtung Ihrer Modelle.
Der zweite Hebel ist die Konstruktion selbst. Wer scharfe Überhänge durch eine abgerundete Kante ersetzt, reduziert den Stützbedarf spürbar. Eine Fase unter etwa 45 Grad druckt häufig ganz ohne Support. Auch die spätere Nachbearbeitung profitiert davon, denn glatte Kontaktflächen lassen sich leichter nachträglich glätten.
FDM und SLA: unterschiedlicher Umgang mit Support
Auch wenn dieser Ratgeber auf FDM ausgerichtet ist, lohnt der Blick auf das Harzverfahren. Im SLA/DLP-Druck entstehen sehr feine Stützen, die am Bauteil kleine Kontaktpunkte hinterlassen. Diese werden nach dem Aushärten abgetrennt und verschliffen. Grundsätzlich gilt in beiden Verfahren: Orientierung und Support gehören zusammen gedacht.
Stützstrukturen sind also kein notwendiges Übel, sondern ein steuerbarer Teil des Drucks. Wer Winkel, Support-Abstand und Bauteilorientierung aufeinander abstimmt, spart Nacharbeit und erhält saubere Oberflächen. Bei anspruchsvollen Modellen mit vielen Überhängen entscheidet die richtige Planung über das Endergebnis.
Jetzt bei Exostruct drucken lassen
Gerade Modelle mit vielen Überhängen und heiklen Support-Bereichen profitieren von Erfahrung mit Ausrichtung, Support-Einstellung und sauberer Nacharbeit. Wenn Sie unsicher sind, ob Ihr Bauteil Stützstrukturen braucht oder wie es sich am besten drucken lässt, übernimmt Exostruct die passende Orientierung und die rückstandsfreie Entfernung für Sie.
Jetzt bei Exostruct drucken lassen
Häufige Fragen
Ab welchem Winkel braucht ein 3D-Druck Stützstrukturen?
Als Faustregel gilt: Überhänge bis etwa 45 Grad druckt ein FDM-Drucker meist ohne Support. Flachere Winkel und frei schwebende Brücken brauchen Stützmaterial, weil jede Schicht sonst zu wenig Auflage hat.
Wie lässt sich Support leicht entfernen?
Entscheidend ist der Support-Abstand im Slicer. Ein Z-Abstand in der Größenordnung einer Schichthöhe sorgt dafür, dass sich die Stütze löst, ohne zu verschweißen. Lösen Sie große Blöcke von Hand und kappen Sie Reste mit dem Seitenschneider nah am Bauteil.
Was tun, wenn sich die Stützstruktur nicht entfernen lässt?
Meist ist der Support-Abstand zu klein eingestellt und die Stütze mit dem Bauteil verschweißt. Erhöhen Sie den Abstand für den nächsten Druck. Bei fertigen Teilen durchtrennen Sie die Kontaktpunkte gezielt mit einem scharfen Messer statt mit Gewalt zu ziehen.
Welches Werkzeug brauche ich zur Support-Entfernung?
Für die meisten Fälle reichen Flachzange, Seitenschneider, Bastelmesser und feines Schleifpapier. Große Stützen löst man mit der Zange, feine Reste trägt man mit Messer und Feile ab und glättet die Stelle anschließend.
Wie vermeide ich Stützstrukturen ganz?
Durch die richtige Bauteilorientierung und durchdachtes Design. Drehen Sie das Modell so, dass Überhänge in einen unkritischen Winkel wandern, und ersetzen Sie scharfe Überhänge durch Fasen unter etwa 45 Grad, die oft ohne Support drucken.
