Prototypen drucken lassen: Ablauf, Material und Kosten
Prototypen drucken lassen leicht erklärt: Ablauf, passende Materialien und typische Kostenfaktoren. Exostruct begleitet vom Modell bis zum fertigen Muster.
Wer kleine Stückzahlen eines Bauteils benötigt, steht oft vor einer grundsätzlichen Frage: lohnt sich der Aufbau einer klassischen Werkzeugform, oder ist die additive Fertigung der bessere Weg? Gerade bei Kleinserien zwischen wenigen Stück und einigen Dutzend Teilen verschiebt sich diese Rechnung deutlich. Spritzguss und CNC-Fertigung lohnen sich erst ab größeren Mengen, weil Werkzeuge und Rüstkosten anfallen.
Beim 3D-Druck dagegen entstehen keine Formkosten. Dieser Artikel zeigt, wann sich die Auftragsfertigung per 3D-Druck für Kleinserien tatsächlich rechnet, welche Stückzahlen realistisch sind und worauf Unternehmen bei Material, Kosten und Ablauf achten sollten. Wer ohnehin schon Prototypen drucken lassen möchte, kann denselben Weg oft direkt für die spätere Kleinserie nutzen.
Die kurze Antwort: 3D-Druck für Kleinserien lohnt sich vor allem dann, wenn die benötigte Stückzahl niedrig ist, die Geometrie komplex ist oder das Bauteil sich noch verändern könnte. Als grobe Orientierung gilt: bis etwa 50 bis 100 Teile ist die additive Fertigung in vielen Fällen wirtschaftlicher als ein eigenes Spritzgusswerkzeug.
Der entscheidende Vorteil liegt in den fehlenden Werkzeugkosten. Bei klassischen Verfahren muss zunächst eine Form gebaut werden, die je nach Komplexität mehrere Tausend Euro kostet. Diese Kosten verteilen sich erst bei hohen Stückzahlen sinnvoll auf das einzelne Bauteil. Beim 3D-Druck zahlen Sie pro Teil, ohne Anfangsinvestition in ein Werkzeug.
Ein konkretes Beispiel zur Einordnung: Kostet ein Spritzgusswerkzeug 6.000 Euro und liegt der reine Materialpreis pro Teil bei 0,50 Euro, ergeben sich bei 30 Stück rechnerisch über 200 Euro pro Bauteil. Per 3D-Druck entstehen für dasselbe Teil je nach Größe und Material vielleicht 8 bis 25 Euro pro Stück, ohne Werkzeuginvestition. Erst bei mehreren Tausend Teilen kippt diese Rechnung zugunsten des Spritzgusses.
Kleinserien im 3D-Druck bewegen sich meist im Bereich von etwa 10 bis 50 Stück, in manchen Fällen auch darüber. Die sinnvolle Obergrenze hängt von Bauteilgröße, Material und Druckdauer ab.

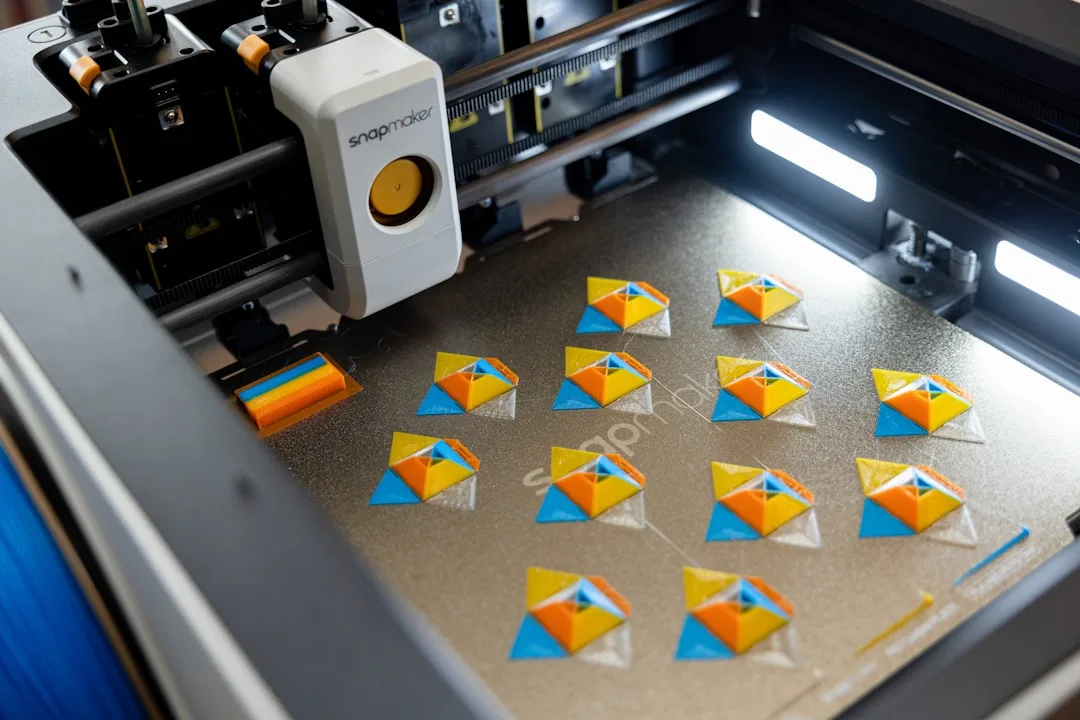

Kleine Teile lassen sich oft mehrfach gleichzeitig auf einer Druckplatte anordnen. Dadurch sinkt die Fertigungszeit pro Stück spürbar. Größere oder sehr filigrane Bauteile benötigen mehr Druckzeit und damit auch mehr Aufwand pro Einheit.
Obwohl 3D-Druck bei Kleinserien viele Vorteile bietet, gibt es Grenzen zu beachten. Bei sehr hohen Stückzahlen oder identischen, einfachen Geometrien kann Spritzguss langfristig günstiger sein, weil die Stückkosten dort mit steigender Menge sinken. Beim 3D-Druck bleiben die Kosten pro Teil dagegen weitgehend konstant.
Als Faustregel zur Entscheidung: Bis etwa 50 bis 100 gleichartige Teile ist der 3D-Druck meist wirtschaftlicher, weil keine Werkzeugkosten anfallen. Liegt die Stückzahl deutlich darüber und bleibt die Geometrie einfach und gleichförmig, rechnet sich ab einigen Hundert bis Tausend Teilen häufig ein klassisches Verfahren. Je individueller, komplexer und kleiner die Serie, desto eher lohnt sich die additive Fertigung.
Ein großer Vorteil des 3D-Drucks liegt darin, dass Prototyp und Kleinserie auf demselben Verfahren basieren können. Rapid Prototyping bezeichnet die schnelle Herstellung von Mustern und Funktionsmodellen direkt aus den CAD-Daten. Genau dieser Ablauf lässt sich nahtlos in eine Kleinserie überführen.
In der Praxis bedeutet das: Sie lassen zunächst einen oder wenige Prototypen drucken, prüfen Passform und Funktion und passen das Modell bei Bedarf an. Ist das Bauteil final, wird dieselbe Datei für die Serie genutzt. Es entsteht kein Bruch zwischen Entwicklung und Produktion.
Das spart Zeit und reduziert das Risiko. Änderungen am Bauteil sind bis kurz vor der Serienfertigung möglich, ohne dass ein teures Werkzeug angepasst werden muss. Wer noch kein fertiges 3D-Modell hat, findet im Beitrag zu den Wegen zum Druck ohne eigene Datei Hinweise, wie sich ein Modell trotzdem umsetzen lässt.
Die Materialwahl richtet sich nach dem späteren Einsatz des Bauteils. Im FFF/FDM (Fused Filament Fabrication, schichtweiser Auftrag von Kunststoff) lassen sich verschiedene Werkstoffe verarbeiten. Welches Material passt, ergibt sich aus der Belastung im Einsatz.
PLA (Polylactid) ist formstabil und einfach zu drucken, aber wenig hitzebeständig. Es eignet sich für Anschauungsmodelle, Vorrichtungen und Teile ohne thermische Belastung. PETG ist robuster und widerstandsfähiger gegenüber Feuchtigkeit. Es passt gut zu funktionalen Bauteilen im Innen- und Außenbereich.
ABS ist temperaturbeständiger und mechanisch belastbar. Es eignet sich für Gehäuse und Bauteile, die Wärme oder Beanspruchung ausgesetzt sind. PA12+CF15 ist ein mit Carbonfasern verstärktes Nylon. Es kommt zum Einsatz, wenn hohe Steifigkeit und Belastbarkeit gefragt sind. TPU (Thermoplastisches Polyurethan) ist flexibel und eignet sich für Dichtungen, Dämpfer oder griffige Teile.
Wer ein weiches, biegsames Bauteil benötigt, greift eher zu TPU. Wann sich dieses Material genau lohnt, beschreibt der Beitrag zu flexiblen Werkstoffen im 3D-Druck im Detail. Wer dagegen Stabilität bei Wärme braucht, sollte ABS oder PA12+CF15 prüfen.
Eine pauschale Zahl lässt sich nicht nennen, weil die Kosten von mehreren Faktoren abhängen. Entscheidend sind vor allem Bauteilgröße, Materialverbrauch, Druckdauer und Komplexität der Geometrie.
Größere Teile verbrauchen mehr Material und benötigen längere Druckzeiten. Komplexe Strukturen mit Überhängen erfordern zusätzliche Stützstrukturen, die nachbearbeitet werden müssen. Bei Kleinserien sinkt der relative Aufwand häufig, weil sich Vorbereitung und Druckplatzplanung auf mehrere Teile verteilen lassen.
Als grobe Orientierung gilt: Je einfacher die Geometrie und je kompakter das Bauteil, desto niedriger die Stückkosten. Ein kleines Gehäuse aus PLA liegt im niedrigen einstelligen bis unteren zweistelligen Eurobereich pro Stück, ein größeres oder verstärktes Bauteil aus PA12+CF15 deutlich darüber. Eine konkrete Kalkulation entsteht erst, wenn das Modell, das gewünschte Material und die Stückzahl bekannt sind.
Für die Funktionstauglichkeit einer Kleinserie spielen Maßgenauigkeit und Nachbearbeitung eine wichtige Rolle. Im FFF/FDM-Druck liegen die erreichbaren Toleranzen je nach Bauteil und Geometrie typischerweise im Bereich von einigen Zehntelmillimetern. Für viele Gehäuse, Halterungen und Vorrichtungen ist das ausreichend. Bei eng tolerierten Passungen, etwa bei Steckverbindungen oder Lagersitzen, sollte die Toleranz vorab abgestimmt werden.
Nach dem Druck können verschiedene Schritte folgen. Stützstrukturen werden entfernt, sichtbare Übergänge bei Bedarf geglättet, und Bohrungen oder Gewinde lassen sich nachträglich kalibrieren. Bei mechanisch beanspruchten Teilen ist auch die Druckausrichtung relevant, weil die Schichthaftung die Belastbarkeit in einer Richtung beeinflusst.
Gerade bei einer Serie zahlt es sich aus, diese Punkte am ersten Teil zu prüfen. Stimmen Passform, Toleranz und Oberfläche, lässt sich dieselbe Einstellung für die gesamte Kleinserie übernehmen.
3D-Druck für Kleinserien wird in vielen Bereichen genutzt. Zu den typischen Anwendungen zählen:
Gerade bei individuellen Bauteilen, die in dieser Form nicht am Markt verfügbar sind, spielt die additive Fertigung ihre Stärke aus. Sie ermöglicht Geometrien, die mit anderen Verfahren nur schwer oder gar nicht herstellbar wären.
Der Ablauf ist in den meisten Fällen klar strukturiert. Zunächst klären Sie das Bauteil, die gewünschte Stückzahl und den Einsatzzweck. Daraus ergeben sich Material und Druckverfahren.
Liegt bereits ein 3D-Modell vor, kann es direkt geprüft und für den Druck vorbereitet werden. Welche Dateiformate sich dafür eignen, erklärt der Beitrag zu den gängigen Formaten für den 3D-Druck. Ist noch kein Modell vorhanden, lässt sich das Bauteil im Rahmen der CAD-Modellierung erstellen oder anpassen.
Nach Freigabe folgt der Druck der Serie. Bei größeren Mengen empfiehlt sich oft ein erster Probedruck, um Passform und Funktion zu bestätigen, bevor die komplette Kleinserie gefertigt wird. So lassen sich Fehler früh erkennen und Materialkosten sparen.
Für kleine Stückzahlen, komplexe Geometrien und individuelle Bauteile ist die additive Fertigung in vielen Fällen die wirtschaftlichste Lösung. Sie spart Werkzeugkosten, ermöglicht schnelle Anpassungen und verbindet Prototyp und Serie in einem durchgehenden Prozess. Je individueller und kleiner die Serie, desto eher lohnt sich dieser Weg. Bei sehr hohen Stückzahlen gleichförmiger Teile bleibt der klassische Spritzguss eine sinnvolle Alternative.
Ab welcher Stückzahl lohnt sich 3D-Druck statt Spritzguss?
Als grobe Orientierung gilt: bis etwa 50 bis 100 Teile ist der 3D-Druck meist günstiger, weil keine Werkzeugkosten anfallen. Bei einfachen, gleichförmigen Geometrien in hoher Stückzahl rechnet sich ab einigen Hundert bis Tausend Teilen häufig der Spritzguss.
Kann ich Prototyp und Kleinserie mit derselben Datei drucken lassen?
Ja. Prototyp und Kleinserie basieren beim 3D-Druck auf demselben Verfahren und derselben CAD-Datei. Nach der Freigabe des Prototyps wird dieselbe Datei für die Serie genutzt, ohne dass ein Werkzeug angepasst werden muss.
Welche Toleranzen sind bei einer 3D-gedruckten Kleinserie möglich?
Im FFF/FDM-Druck liegen die erreichbaren Toleranzen je nach Bauteil typischerweise im Bereich von einigen Zehntelmillimetern. Für viele Gehäuse und Halterungen reicht das aus. Eng tolerierte Passungen sollten vorab abgestimmt werden.
Welches Material eignet sich für funktionale Bauteile in Kleinserien?
Das hängt vom Einsatz ab. PETG eignet sich für robuste funktionale Bauteile, ABS für temperatur- und mechanisch belastete Teile und PA12+CF15 für hohe Steifigkeit. Für flexible Bauteile wie Dichtungen eignet sich TPU.
